Beschreibung

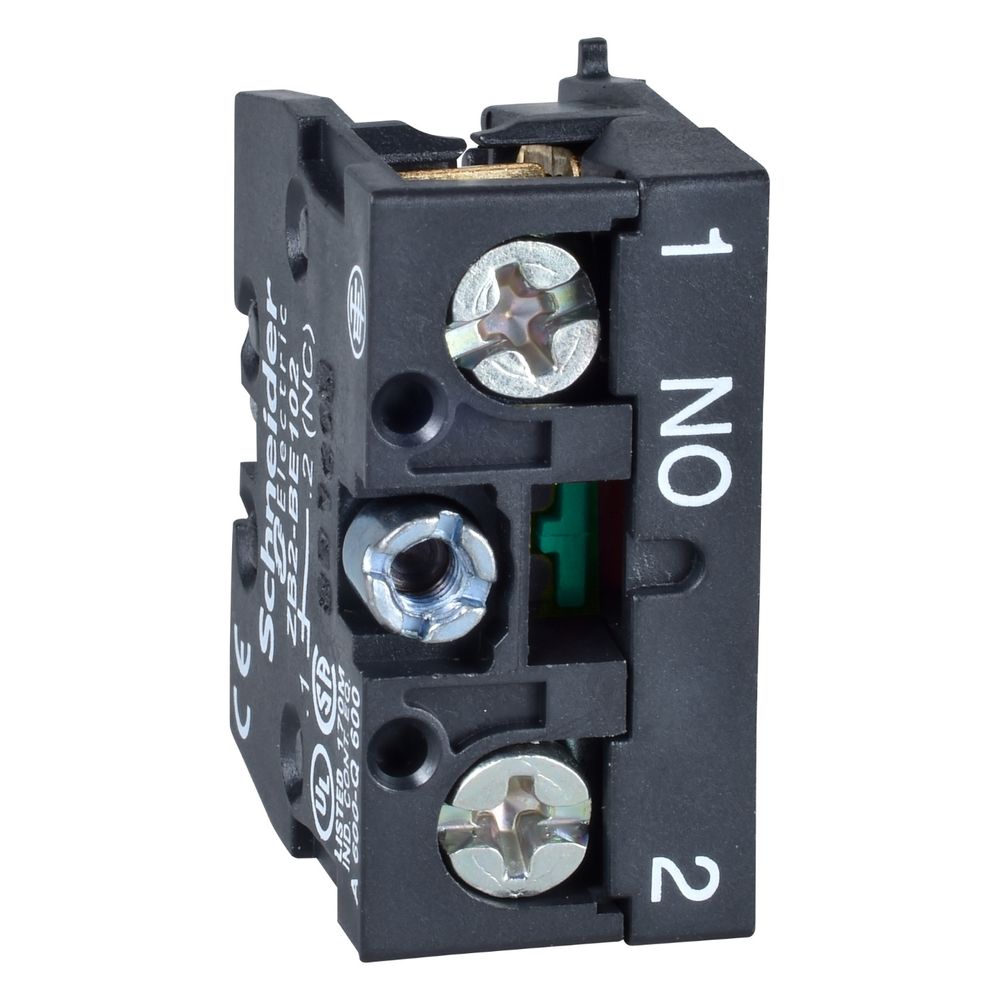

Schneider Electric Kontaktblock Harmony XAC ZB2BE101, 1 Schließer, Schraubanschluss, Frontbefestigung
Der Kontaktblock aus der Baureihe Harmony XAC dient als Hilfsschalter für Hängetaster in Steuerkreisen. Das Bauteil ist für die Frontmontage konzipiert und zeichnet sich durch eine mechanische Lebensdauer von 1.000.000 Zyklen aus. Der Einsatz erfolgt in Systemen, die eine gestufte Kontaktbetätigung erfordern.
Funktionsweise und Anschluss
Das Modul verfügt über einen Schließer und ist für eine gestufte Kontaktbetätigung ausgelegt. Der elektrische Anschluss erfolgt über Schraubklemmen, die für Leiter mit oder ohne Kabelende geeignet sind. Die Kompatibilität umfasst die Serien XB4, XAPS2, XACA und XB5, was eine flexible Integration in bestehende Steuerungssysteme ermöglicht.
Sicherheit und Belastbarkeit
Das Bauteil ist für einen konventionellen thermischen Strom von 10 A ausgelegt und bietet eine Bemessungs-Isolationsspannung von 600 V. Dank der Schutzklasse II und einer Vibrationsfestigkeit von 15 Gn ist ein zuverlässiger Betrieb unter anspruchsvollen Bedingungen möglich. Der zulässige Umgebungstemperaturbereich für den Betrieb liegt zwischen -25 °C und 70 °C.
Dieser Kontaktblock bietet eine langlebige Lösung für industrielle Steuerungsanwendungen. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und der Eignung für einen Bemessungsbetriebsstrom von 3 A bei 230 V AC-15 erfüllt das Bauteil hohe Anforderungen an die Betriebssicherheit. Die einfache Frontbefestigung und die bewährte Schraubanschlusstechnik erleichtern die Installation in Hängetaster-Systemen.
Technische Daten
- Baureihe: Harmony XAC
- Kontaktkonfiguration: 1 Schließer
- Montageart: Frontbefestigung
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Konventioneller thermischer Strom: 10 A
- Bemessungs-Isolationsspannung: 600 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Betriebstemperatur: -25 bis 70 °C
- Vibrationsfestigkeit: 15 Gn
Technische Daten
| Hersteller | Schneider Electric |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 10 |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 1 |
| Art und Zusammensetzung der Kontakte | 1 Schließer |
| Artikelnummer | SE-ZB2BE101 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | Harmony XAC |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3 |
| Betrieb der Kontakte | Gestuft schaltend |
| Betätigungskraft | 13…15 |
| EAN-13 | 3389110612608 |
| Fassung | ohne |
| Gewicht | 0,015 kg |
| Klemmenbeschreibung ISO Nr 1 | (13-14)S |
| Komponentenname | ZB2 |
| Kontaktblockanwendung | Eine Geschwindigkeit |
| maximaler Widerstand zwischen den Klemmen | 25 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Montage des Blocks | Frontmontage |
| Montageart | Frontbefestigung |
| Operatortyp | Rückstellung |
| Produkt- oder Komponententyp | Kontaktblock |
| Produktgewicht | 0,02 |
| Produktkompatibilität | XB4 XAPS2 XACA XB5 |
| Schließer | 1 |
| Strom max | 3 |
| Stromkreistyp | Steuerkreis |
| Typ des Kontaktblocks | Einfach |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Wechsler | 0 |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
