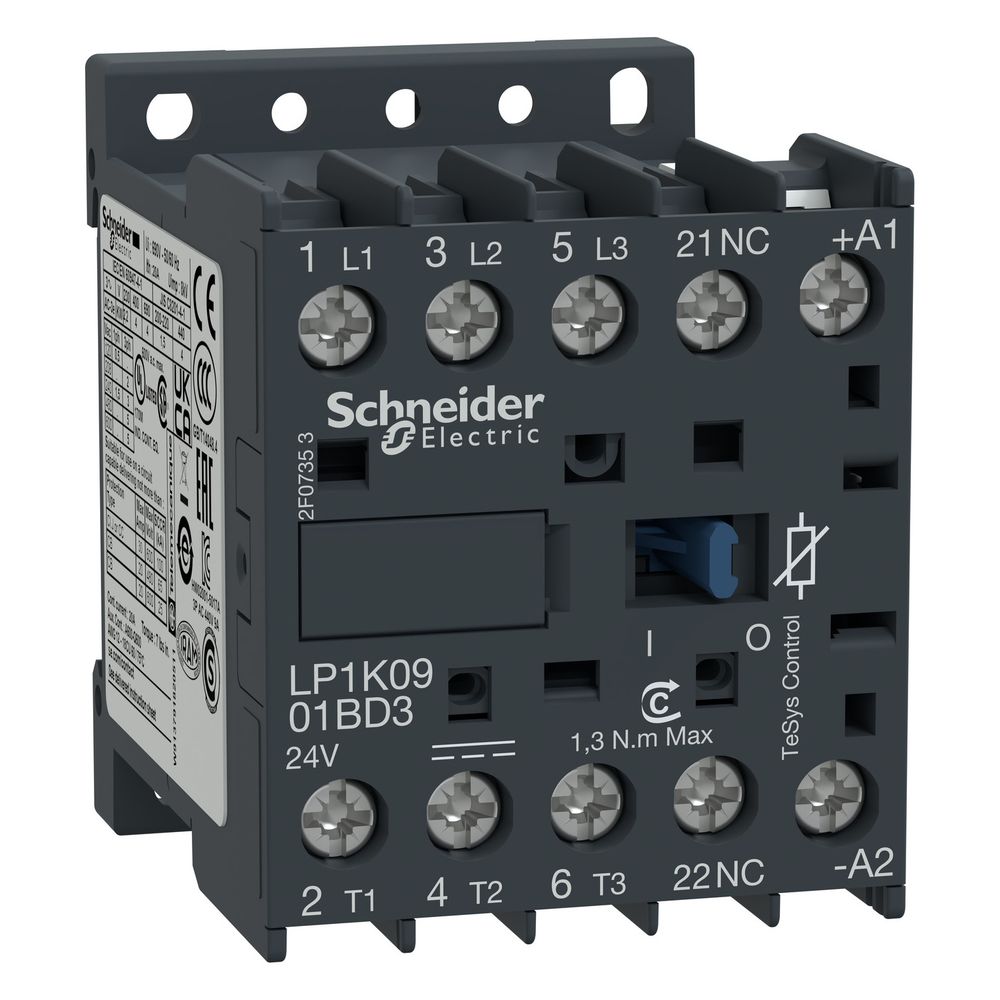

Schneider Electric Schütz TeSys LP1K0901BD3, 4kW 24V DC, 45x58x57mm

Das TeSys K Leistungsschütz von Schneider Electric ist eine kompakte Lösung für die Motorsteuerung und den Betrieb ohmscher Lasten in Industrie, Infrastruktur und Gebäuden. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Betriebsstrom von 9 A in der Kategorie AC-3 bietet das 3-polige Gerät eine hohe Leistungsdichte. Die Ansteuerung erfolgt über eine 24 V DC Spule, die bereits mit einer bidirektionalen Amplitudenbegrenzerdiode zur Unterdrückung ausgestattet ist.

Zuverlässige Steuerung und Integration

Das Schütz ermöglicht eine nahtlose Anbindung an elektronische Geräte wie speicherprogrammierbare Steuerungen. Die Montage erfolgt flexibel auf Schienen oder Platten. Dank der robusten Bauweise und der hohen mechanischen Lebensdauer von 10 Millionen Zyklen eignet sich das Bauteil für anspruchsvolle Schaltaufgaben. Die Anschlussseite ist mit Schraubklemmen für eine sichere Kontaktierung von starren sowie flexiblen Leitern ausgelegt.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 20 A
• Steuerspeisespannung: 24 V DC
• Hilfskontakte: 1 Öffner
• Abmessungen (BxHxT): 45 x 58 x 57 mm
• Gewicht: 0,225 kg
• Schutzart: IP2x
• Umgebungstemperatur (Betrieb): -25 bis 50 °C
• Bemessungs-Stoßspannungsfestigkeit: 8 kV

Dieses Leistungsschütz kombiniert kompakte Abmessungen mit einer hohen Schaltleistung und Zuverlässigkeit. Mit einer Bemessungsbetriebsleistung von 4 kW und einer 24 V DC Ansteuerung ist es ideal für effiziente Maschinensteuerungen geeignet. Die integrierte Unterdrückungseinheit und die robuste Auslegung für bis zu 20 A in der Kategorie AC-1 gewährleisten einen sicheren Betrieb in vielfältigen industriellen Anwendungen.
