Beschreibung

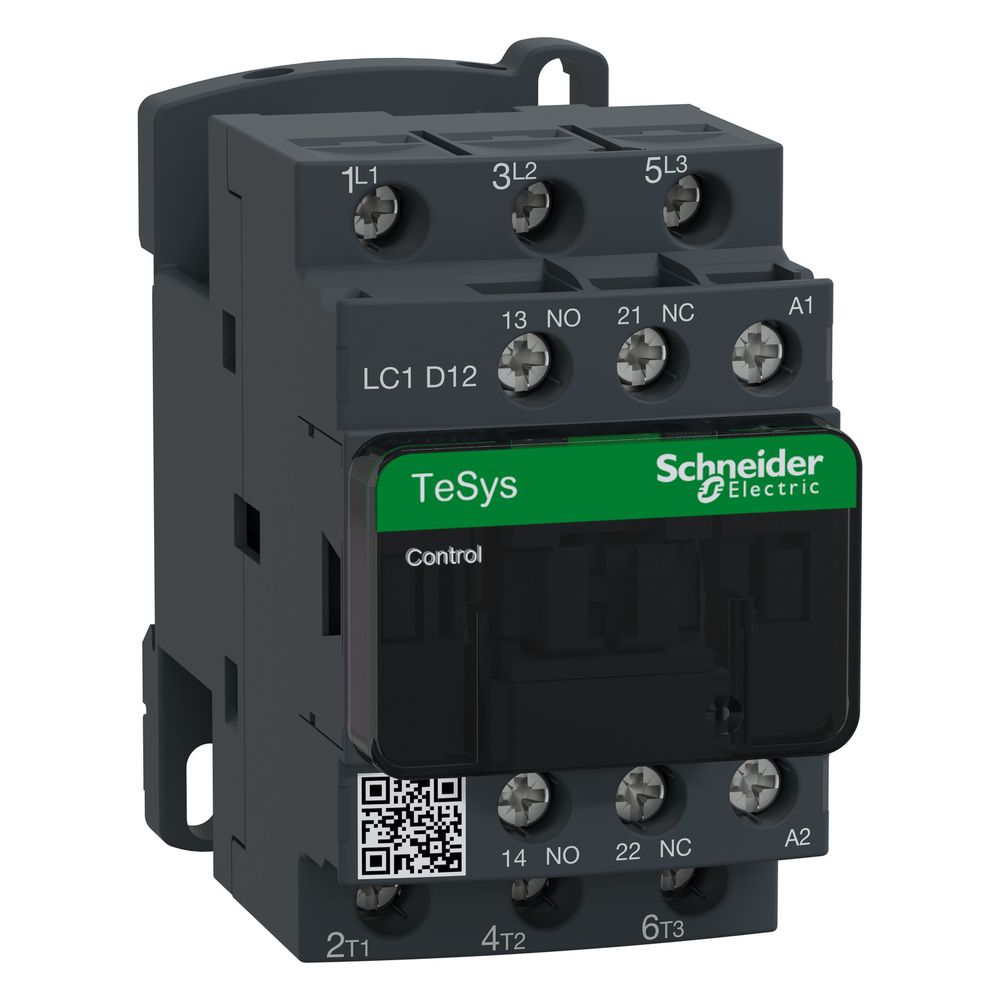

Schneider Electric Leistungsschütz TeSys Deca LC1D12P7, 5,5kW 230V 3-pol
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V AC-3 und einem Bemessungsbetriebsstrom von 12 A bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Leistungsmerkmale und Aufbau
Das Schütz zeichnet sich durch eine kompakte Bauweise mit einer Breite von 45 mm aus und ist für die Montage auf Schienen oder Platten vorgesehen. Zur Einbindung in Steuerungssysteme verfügt das Gerät über zwei integrierte Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner. Der Anschluss erfolgt über Schraubklemmen, die für verschiedene Leiterquerschnitte ausgelegt sind. Die mechanische Lebensdauer von 15 Millionen Schaltspielen unterstreicht die Eignung für anspruchsvolle Einsatzumgebungen.
Sicherheit und Normen
Das Gerät erfüllt hohe Sicherheitsstandards, einschließlich einer Flammenfestigkeit gemäß UL 94 V1 und einer Feuerbeständigkeit nach IEC 60695-2-1. Mit einer Schutzart von IP20 an der Vorderseite und einer Bemessungs-Stoßspannungsfestigkeit von 6 kV ist das Schütz für den Betrieb in industriellen Umgebungen ausgelegt. Die Kompatibilität mit internationalen Normen wie IEC 60947 und UL-Zertifizierungen gewährleistet eine hohe Anwendungsflexibilität.
Dieses Leistungsschütz überzeugt durch Zuverlässigkeit bei der Motorsteuerung und eine lange Lebensdauer. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Betriebsstrom von 12 A ist es optimal für den Einsatz in anspruchsvollen Schaltkreisen geeignet. Die integrierten Hilfskontakte sowie die einfache Montage mittels Schraubanschlüssen erleichtern die Integration in Anlagenkonzepte.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspannung: 230 V AC (50/60 Hz)
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D12P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110349306 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,352 kg |
| Höhe | 77 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7,5 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 3 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,325 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 86 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
