Beschreibung

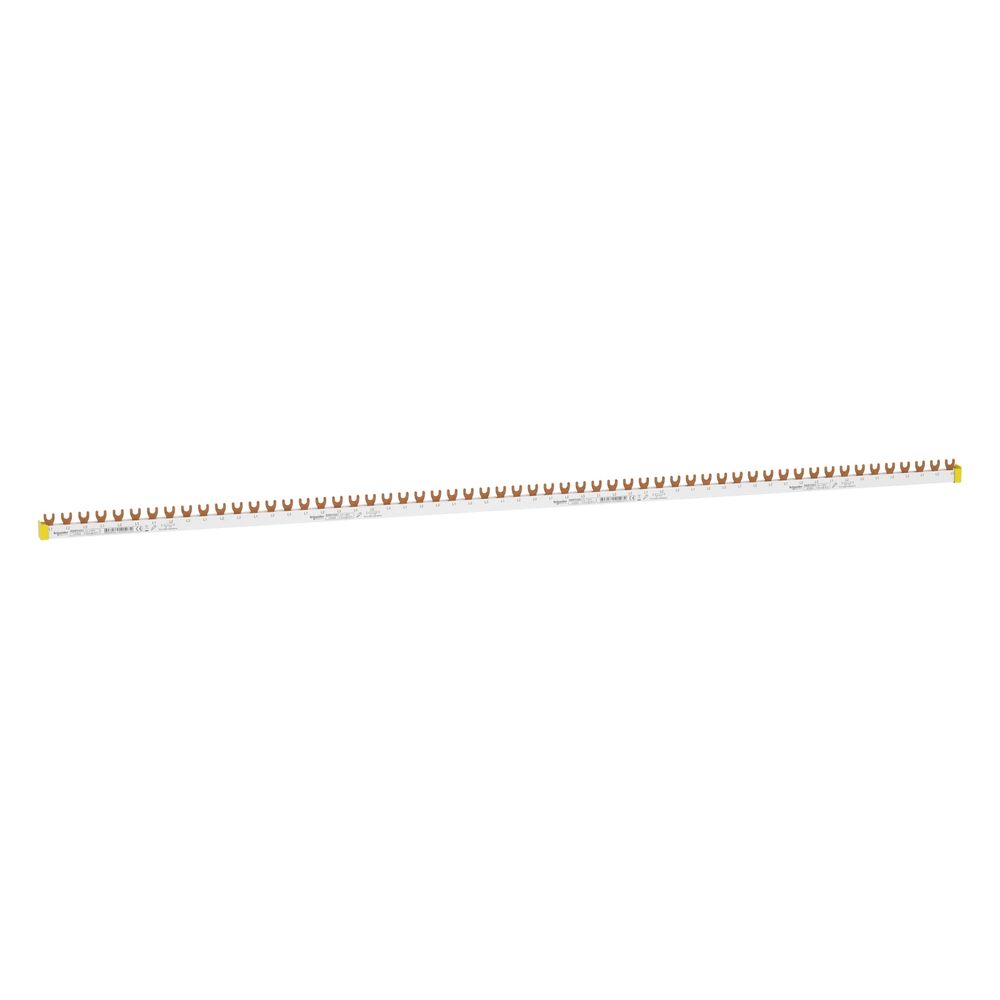

Schneider Electric Kammschiene Resi9 R9XFH357, 63A, 57TE, 1000mm, Weiß
Diese 3-polige Phasenschiene aus der Serie Resi9 von Schneider Electric ermöglicht die effiziente Stromversorgung von bis zu 19 Leistungsschaltern. Die isolierte Kammschiene mit Gabelanschluss ist für einen Bemessungsdauerstrom von 63 A ausgelegt und bietet eine flexible Lösung für die elektrische Installation in Verteilern.
Montage und Flexibilität
Die Schiene ist für eine horizontale Montage konzipiert und lässt sich individuell ablängen, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Mit einer Gesamtlänge von 1000 mm und 57 Teilungseinheiten bietet sie Kapazität für umfangreiche Schaltgruppen. Die Gabelausführung sorgt für eine zuverlässige Kontaktierung der angeschlossenen Schutzgeräte.
Sicherheit und Kompatibilität
Die Komponente ist für eine Bemessungsbetriebsspannung von bis zu 400 V AC ausgelegt und verfügt über eine Isolationsspannung von 500 V AC. Sie ist kompatibel mit den Schutzgeräten der Reihen Acti9 K60 und Resi9, einschließlich Leitungsschutzschaltern sowie Fehlerstrom-Schutzschaltern. Die Feuerbeständigkeit von 960 °C gemäß IEC 60695-2-1 unterstreicht die robuste Ausführung.
Die Phasenschiene überzeugt durch einfache Handhabung bei der Montage und Demontage der angeschlossenen Geräte. Mit einem Querschnitt von 10 mm² und einem Teilungsmaß von 18 mm ist sie für den professionellen Einsatz in der Elektroinstallation geeignet. Die Auslegung auf 63 A Nennstrom und die Eignung für 19 Geräte machen sie zu einer leistungsfähigen Komponente für die strukturierte Energieverteilung.
Technische Daten
- Anzahl der Phasen: 3
- Bemessungsdauerstrom Iu: 63 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Bemessungs-Isolationsspannung Ui: 500 V
- Anzahl der Teilungseinheiten: 57
- Anschlussart: Gabel
- Querschnitt: 10 mm²
- Länge: 1000 mm
- Teilungsmaß: 18 mm
- Feuerbeständigkeit: 960 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 114 |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 |
| [Ue] Betriebsbemessungsspannung | 400 V AC Ph / Ph |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| Abstand zwischen den Polen | 54 |
| Anschlussraster | 18 |
| Anschlusstyp | Gabel |
| Anzahl der Phasen | 3 |
| Anzahl der Wege | 19-polig 3 |
| Artikelnummer | SE-R9XFH357 |
| Ausführung des elektrischen Anschlusses | Gabel |
| Baureihe | Resi9 |
| Bemessungsdauerstrom Iu | 63 |
| Beschreibung der Leitungen | 3 |
| Beschriftung | L1 L2 L3 |
| Breite | 1000 |
| Breite in Teilungseinheiten | 57 |
| EAN-13 | 3606480515934 |
| Farbe | weiß |
| für Anzahl Geräte | 19 |
| Geeignet für Anzahl Geräte | 19 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Nein |
| Gerätedarstellung | Ablängbar |
| Gewicht | 2,321 kg |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 1000 |
| Länge in 18-mm-Modulen | 57 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 3P |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Kammschiene |
| Produktzertifizierungen | CE |
| Querschnitt | 10 |
| TE | 57 |
| Teilungsmaß | 18 |
| Verschmutzungsgrad | 3 |
| Verteilertyp | L1 L2 L3 |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
