Beschreibung

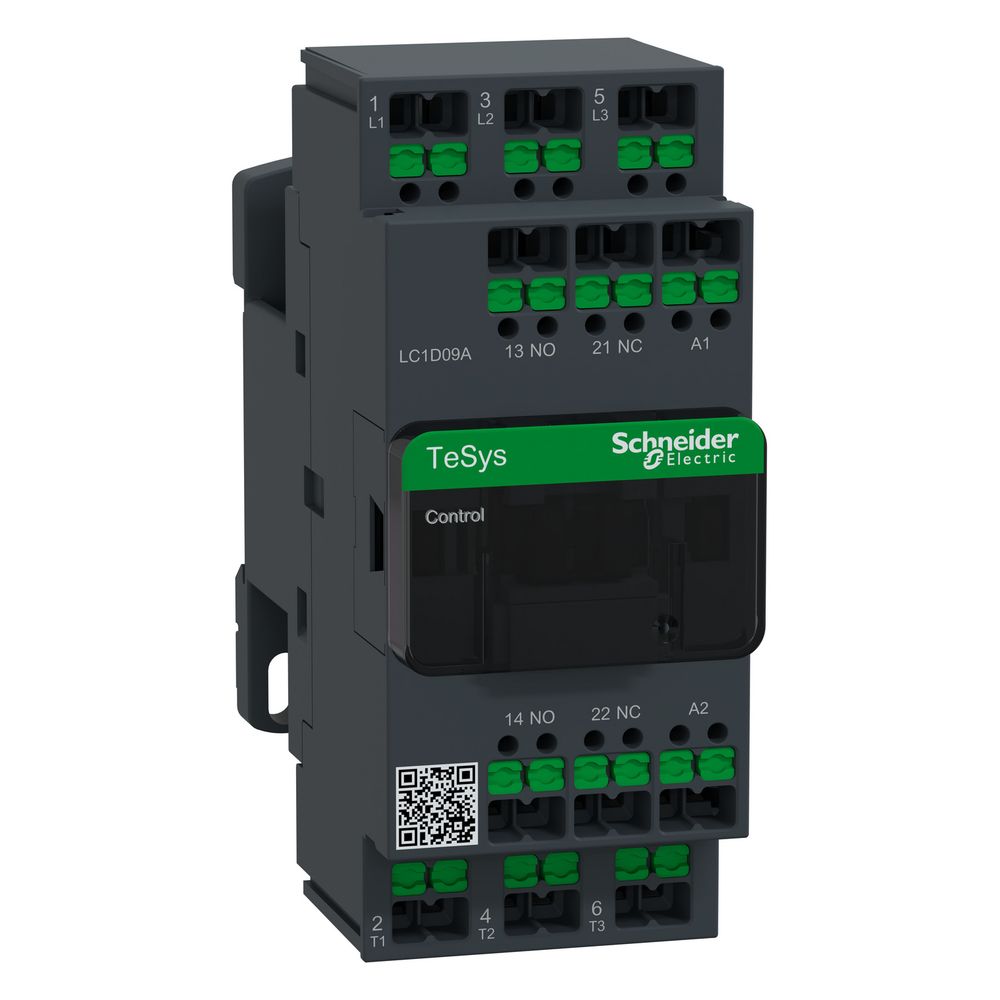

Schneider Electric Leistungsschütz TeSys Deca LC1D09AP7, 4kW 9A 400V, 1S+1Ö
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A in der Kategorie AC-3 bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 230 V AC Spule, wobei das Schütz durch eine hohe mechanische Lebensdauer überzeugt.
Leistungsmerkmale und Sicherheit
Das Schütz ist für anspruchsvolle Einsatzbedingungen ausgelegt und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte, was den Einsatz in sicherheitsrelevanten Applikationen ermöglicht. Die Konfiguration umfasst drei Schließer als Hauptkontakte sowie einen Hilfsschließer und einen Hilfsöffner. Dank der SnapIN-Anschlusstechnik wird eine schnelle und wartungsfreie Installation ermöglicht. Das Gerät ist für eine Betriebshöhe von bis zu 3.000 m geeignet und weist eine hohe mechanische Robustheit gegenüber Schwingungen und Schocks auf.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Schutzart: IP20
- Abmessungen (B x H x T): 45 x 107 x 86 mm
- Gewicht: 387 g
Durch die Kombination aus hoher Schaltleistung und bewährter TeSys Deca Technologie eignet sich dieses Schütz ideal für den professionellen Einsatz in der Automatisierungstechnik. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einer mechanischen Lebensdauer von 15 Millionen Schaltspielen unterstützt das Gerät eine dauerhafte Betriebssicherheit. Die flexible SnapIN-Anschlusstechnik und die kompakten Abmessungen von 45 x 107 x 86 mm ermöglichen eine effiziente Integration in Schaltschrankkonzepte.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D09AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3606487538783 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,407 kg |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 387 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 86 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
