Beschreibung

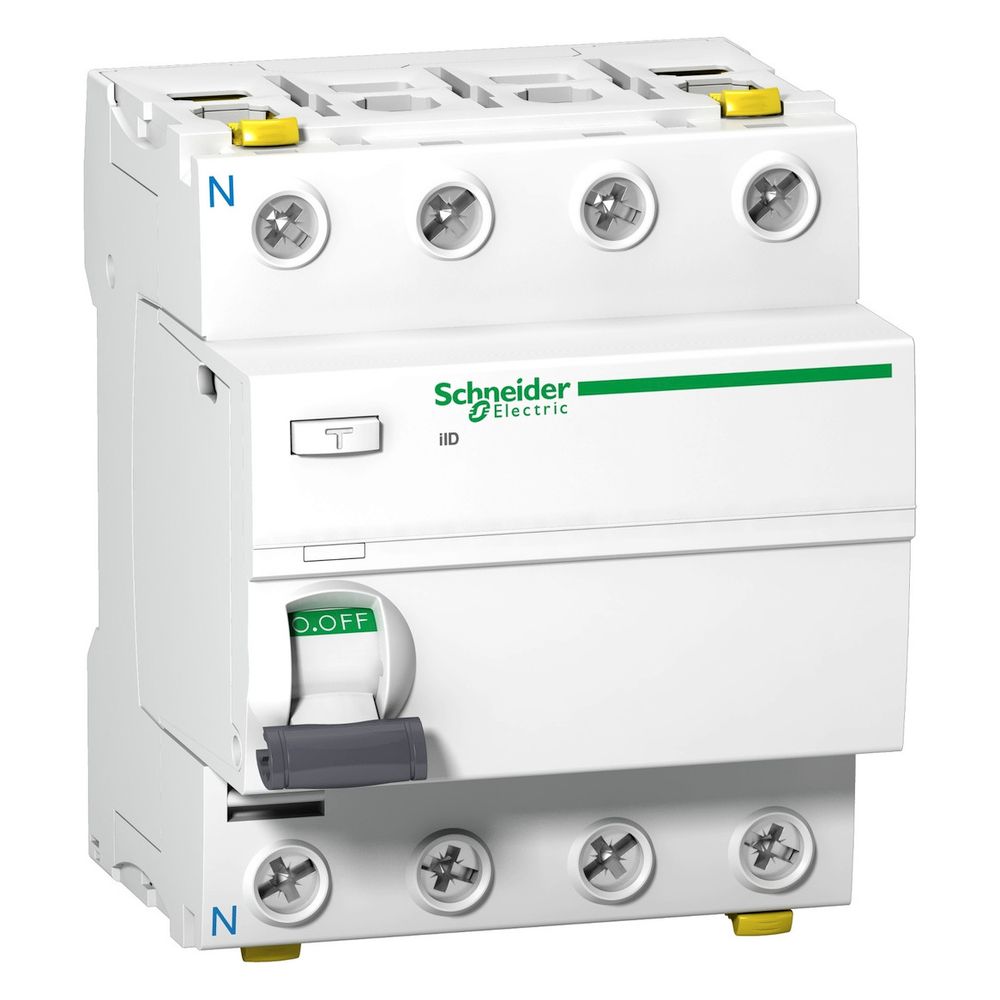

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID A9Z21425, 4P 25A 30mA Typ A, Weiß
Der Fehlerstrom-Schutzschalter aus der Acti9-Baureihe bietet zuverlässigen Schutz von Personen gegen elektrischen Schlag bei direktem Berühren. Das 4-polige Gerät ist für einen Bemessungsstrom von 25 A ausgelegt und arbeitet mit einer Erdschlussempfindlichkeit von 30 mA. Dank der kompakten Bauweise für die DIN-Schienenmontage eignet sich der Schalter für den Einsatz in Elektroverteilungen.
Zuverlässige Fehlerstromüberwachung
Der Typ A Schutzschalter ist pulsstromsensitiv und zeichnet sich durch eine Stoßstromfestigkeit von 250 A aus. Eine mechanische Anzeige auf der Gerätevorderseite signalisiert Erdschlussfehler unmittelbar, was die Fehlersuche in der Anlage erleichtert. Die Auslösetechnik arbeitet spannungsunabhängig, wodurch eine hohe Betriebssicherheit in verschiedenen Netzumgebungen sichergestellt wird.
Montage und Anschluss
Die Installation erfolgt auf einer 35 mm DIN-Schiene. Das Gerät verfügt über Doppelanschlussklemmen, die sowohl den Anschluss von Leitern als auch die Querverschienung mit Leitungsschutzschaltern ermöglichen. Für Sicherheit bei Wartungsarbeiten ist eine Verriegelungsvorrichtung für Vorhängeschlösser integriert. Zudem besteht die Option, seitlich elektrische Zusatzeinrichtungen anzubringen.
Technische Daten
- Bemessungsstrom: 25 A
- Erdschlussempfindlichkeit: 30 mA
- Bemessungsspannung: 400 V
- Polzahl: 4
- Fehlerstrom-Typ: A
- Bedingter Bemessungs-Kurzschlussstrom: 10 kA
- Schutzart: IP20
- Montageart: DIN-Schiene
- Elektrische Lebensdauer: 15000 Zyklen
- Umgebungstemperatur Betrieb: -25 bis 60 °C
Dieser Fehlerstrom-Schutzschalter kombiniert eine robuste Bauweise mit hoher Funktionalität. Mit einer Bemessungsspannung von 400 V und einer Kurzschlussfestigkeit von 10 kA bietet das Gerät eine leistungsfähige Absicherung für elektrische Anlagen. Die einfache Montage und die klare Kontaktstellungsanzeige unterstützen eine effiziente Installation und Überwachung im Betrieb.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 25 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Artikelnummer | SE-A9Z21425 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Breite | 72 |
| EAN-13 | 3606480443176 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 / 60 |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 370 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 0,25 |
| Strom | 25 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 |
| Verlustleistung | 3,2 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
