Beschreibung

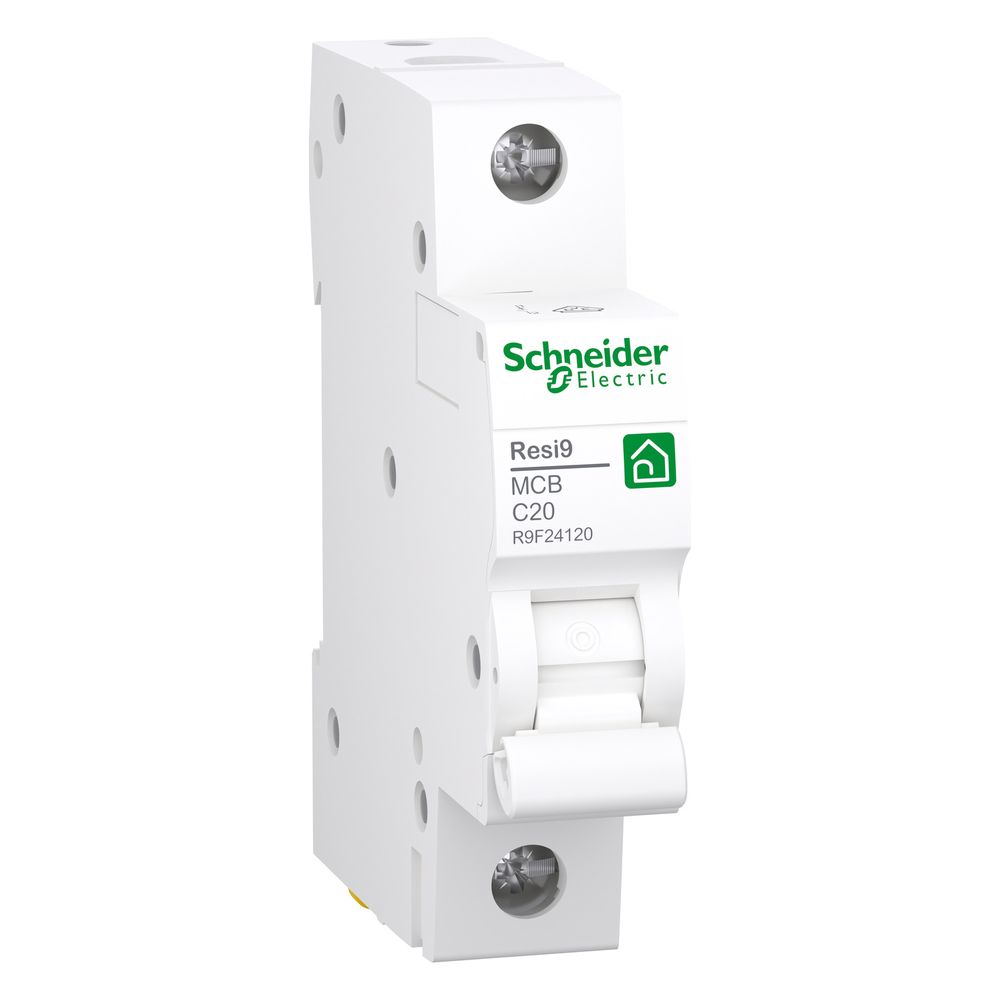

Schneider Electric Leitungsschutzschalter Resi9 1P, 20A, C, 6kA, 85x18x75mm, Weiß, R9F24120
Der einpolige Leitungsschutzschalter aus der Baureihe Resi9 dient der Absicherung von Stromkreisen in Wohngebäuden. Mit der Auslösecharakteristik C und einem Bemessungsstrom von 20 A schützt das Gerät zuverlässig vor Überlast und Kurzschluss. Die Montage erfolgt auf einer DIN-Schiene.
Funktionsweise und Sicherheit
Das Gerät arbeitet mit thermomagnetischer Auslösetechnologie und bietet ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Eine integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte. Der Schaltzustand ist über eine lokale Anzeige am Kippschalter erkennbar. Das Gehäuse in der Farbe Weiß (RAL 9003) entspricht der Schutzart IP20.
Installation und Anschluss
Der Leitungsschutzschalter benötigt eine Breite von einer Teilungseinheit. Der Anschluss erfolgt über Tunnelklemmen, die für eindrähtige Leiter bis 25 mm² sowie mehrdrähtige Leiter bis 16 mm² geeignet sind. An der Geräteunterseite befindet sich eine Doppelfunktionsklemme für den gleichzeitigen Anschluss von Kabeln und Gabelkammschienen.
Dieser Leitungsschutzschalter kombiniert eine kompakte Bauweise mit hoher Funktionalität. Durch die Energiebegrenzungsklasse 3 und eine mechanische Lebensdauer von 10.000 Zyklen stellt das Produkt eine langlebige Lösung für die Elektroinstallation dar. Mit einer Bemessungsspannung von 230 V AC und einer Stoßspannungsfestigkeit von 4 kV erfüllt es die Anforderungen an die Sicherheitstechnik in Ein- und Mehrfamilienhäusern.
Technische Daten
- Bemessungsstrom: 20 A
- Auslösecharakteristik: C
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Breite: 1 Teilungseinheit
- Einbautiefe: 44 mm
- Energiebegrenzungsklasse: 3
- Anschlussquerschnitt eindrähtig: 1 - 25 mm²
- Anschlussquerschnitt mehrdrähtig: 1 - 16 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F24120 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606481301208 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,11 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,2 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
