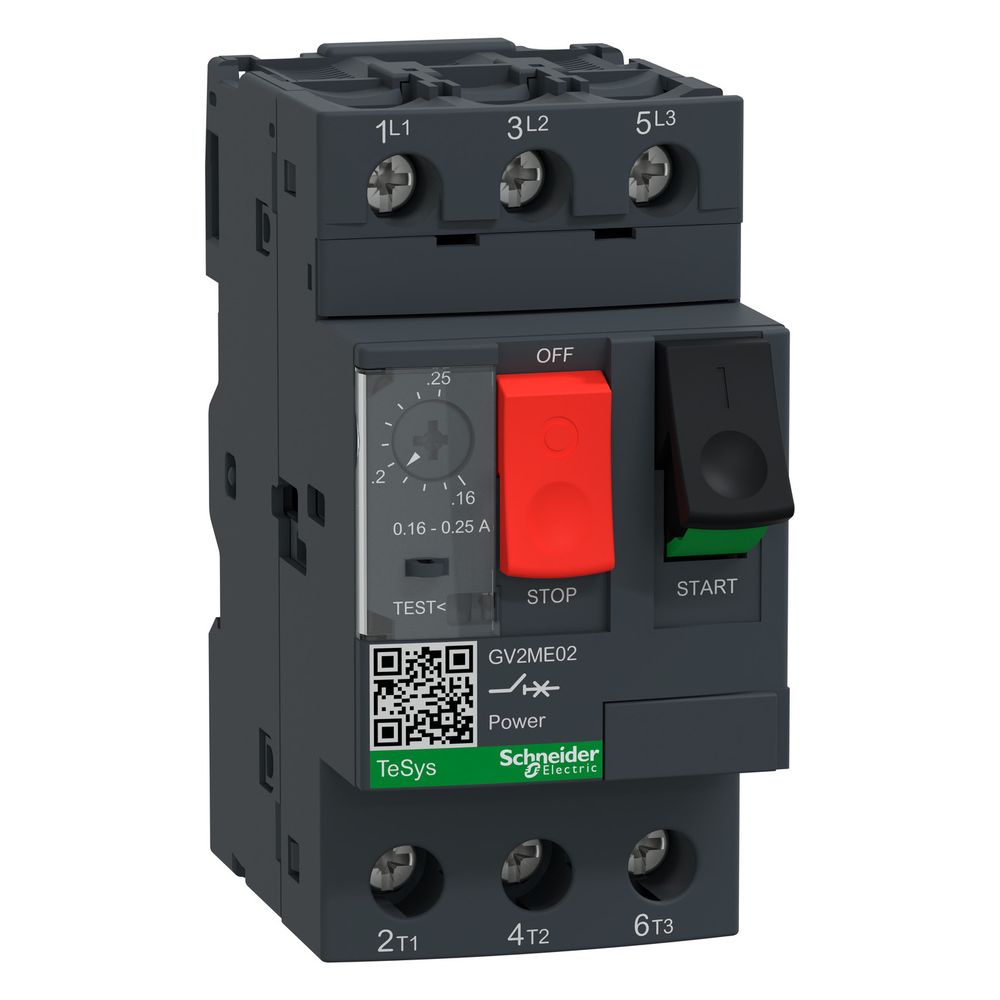

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME02, 0,16-0,25A, 3P, Schraubanschluss, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca dient der Absicherung von Motoren in AC-Netzwerken. Das thermomagnetische Komplettgerät ermöglicht eine präzise Auslösetechnik und wird über eine integrierte Drucktaste bedient.

Funktionsweise und Sicherheit

Das Gerät bietet einen effektiven thermischen Überlastschutz sowie einen magnetischen Kurzschlussschutz. Dank der Phasenausfall-Empfindlichkeit wird die Betriebssicherheit der angeschlossenen Motoren gesteigert. Die robuste Konstruktion ist für eine mechanische und elektrische Lebensdauer von 100.000 Zyklen ausgelegt, was eine hohe Zuverlässigkeit im Betrieb sicherstellt.

Montage und Anschluss

Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte durch Verschraubung. Der Anschluss der Leiter wird über Schraubklemmen realisiert, die ein Anzugsdrehmoment von 1,7 Nm erfordern. Das Gerät ist für eine Betriebshöhe von bis zu 2.000 m geeignet und weist eine hohe Klimafestigkeit auf.

Der Motorschutzschalter ermöglicht eine präzise Einstellung des thermischen Schutzes im Bereich von 0,16 bis 0,25 A. Mit einer Bemessungsspannung von bis zu 690 V AC und einem hohen Kurzschlussausschaltvermögen von 100 kA bietet er eine leistungsstarke Lösung für industrielle Anwendungen. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Integration in Schaltschränke.

Technische Daten

• Bemessungsstrom: 0,25 A
• Einstellbereich thermischer Schutz: 0,16 - 0,25 A
• Motorleistung: 0,06 kW
• Kurzschlussstrom Icu: 100 kA
• Betriebsbemessungsspannung: 690 V AC
• Polzahl: 3
• Anschlussart: Schraubanschluss
• Auslöser-Technologie: Thermomagnetisch
• Breite: 45 mm
• Gewicht: 0,26 kg
