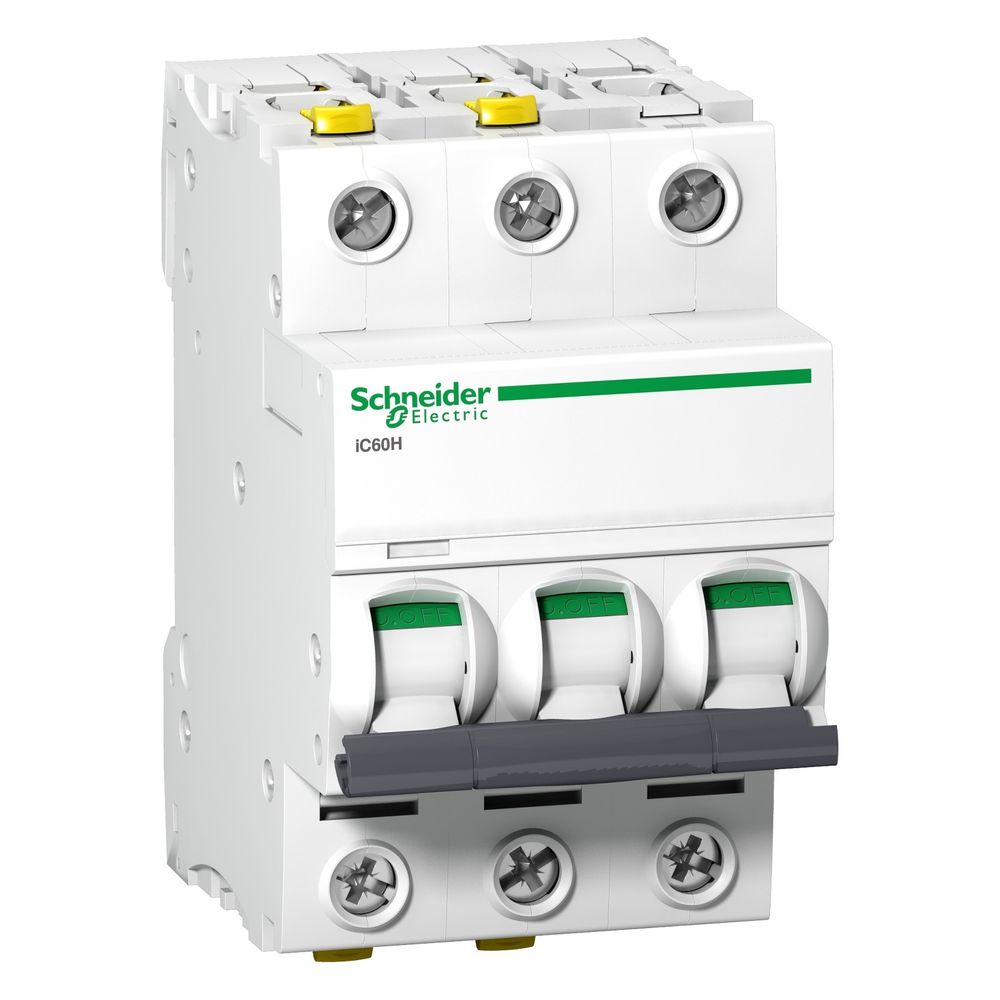

Schneider Electric Leitungsschutzschalter Acti9 iC60H 3P 32A C, 3-polig, 400V, Weiß
Der dreipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der Absicherung von Stromkreisen in elektrischen Verteilungen. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 32 A kombiniert das Gerät Schutzfunktionen gegen Kurzschluss und Überlast. Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Schiene.
Sicherheit und Statusüberwachung
Das Gerät verfügt über eine mechanische Fehlermeldeanzeige an der Frontseite, die Auslösungen durch Überlast oder Kurzschluss direkt signalisiert. Ergänzend dazu bietet die Kontaktstellungsanzeige eine klare Rückmeldung über den Schaltzustand. Bei grüner Anzeige ist die Spannungsfreiheit auf der Abgangsseite erkennbar, was die Betriebssicherheit erhöht.
Anschluss und Flexibilität
Die Installation wird durch eine Doppelklemme an der Geräteober- und unterseite unterstützt, die sowohl den Anschluss von Leitern als auch von Stiftkammschienen ermöglicht. Für erweiterte Anforderungen ist das System mit Hilfsmodulen zur Fernüberwachung oder mit FI-Blöcken kombinierbar. Die Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte.
Der Leitungsschutzschalter entspricht den Normen IEC/EN 60898-1 sowie IEC/EN 60947-2. Mit einem Bemessungsschaltvermögen von 10 kA bei 400 V AC und einer mechanischen Lebensdauer von 20.000 Zyklen ist das Gerät für anspruchsvolle Anwendungen in der Elektroinstallation ausgelegt. Die kompakte Bauform mit 3 Teilungseinheiten ermöglicht eine platzsparende Integration in modulare Gehäuse.
Technische Daten
- Bemessungsstrom: 32 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsschaltvermögen (Icn): 10 kA
- Bemessungsspannung: 400 V
- Montage: 35 mm DIN-Schiene
- Schutzart: IP20
- Breite: 54 mm
- Mechanische Lebensdauer: 20000 Zyklen
- Energiebegrenzungsklasse: 3
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [In] Bemessungsstrom | 32 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-A9F07332 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| EAN-13 | 3606480438684 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 8 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | DC AC |
| Polzahl (gesamt) | 3 |
| Produktgewicht | 0,375 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,8 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
