Beschreibung

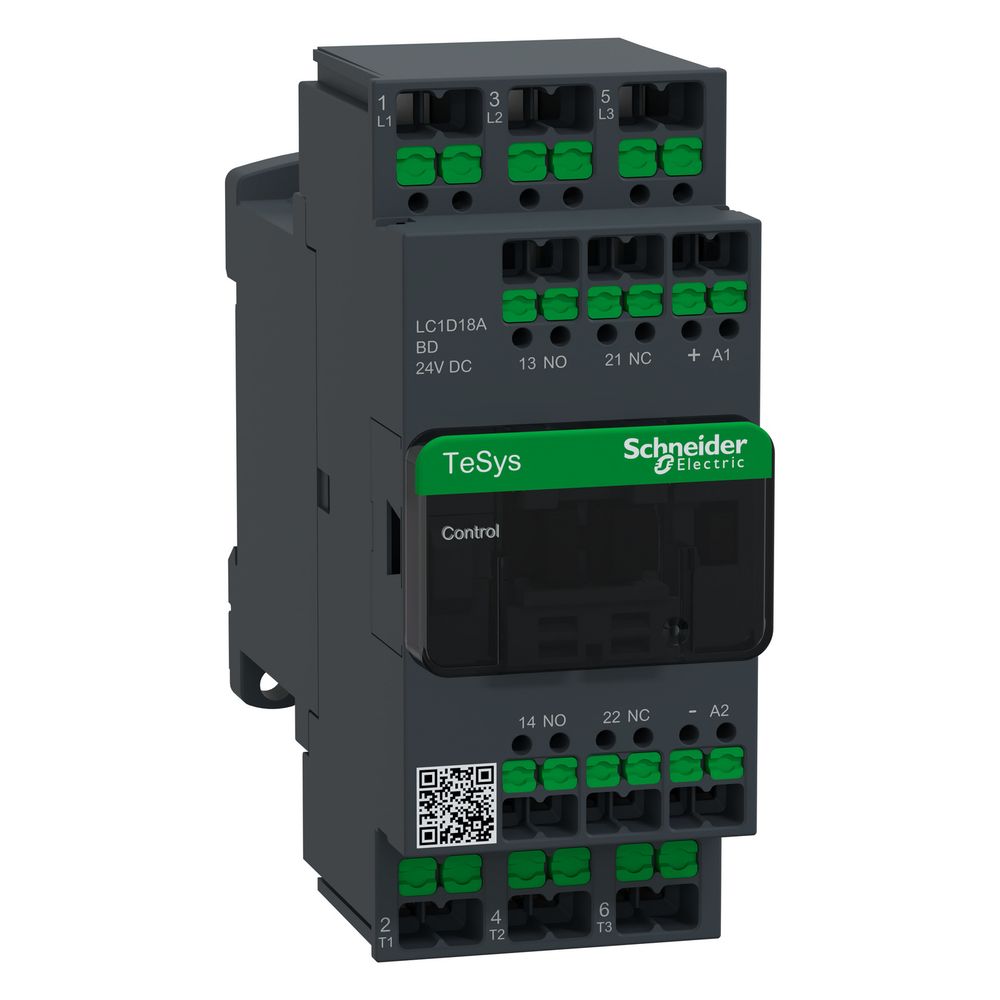

Schneider Electric Leistungsschütz TeSys Deca LC1D18ABD, 7,5kW 18A 400V, 1S+1Ö, 24V DC
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A in der Kategorie AC-3 bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Steuerspannung.
Leistungsstarke Schalttechnik
Das Schütz ist für anspruchsvolle Einsatzbedingungen ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltzyklen aus. Es verfügt über drei Hauptkontakte sowie einen integrierten Hilfskontakt mit einem Schließer und einem Öffner. Die Konstruktion unterstützt verschiedene Nutzungskategorien wie AC-1, AC-3, AC-3e und AC-4, was eine flexible Integration in unterschiedliche Schaltanlagen ermöglicht. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine effiziente Montage im Schaltschrank.
Installation und Sicherheit
Die Anschlussklemmen sind als Snap-in-Terminals ausgeführt, die eine werkzeuglose und flexible Verdrahtung ermöglichen. Das Schütz erfüllt hohe Sicherheitsstandards, einschließlich einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer Feuerbeständigkeit gemäß IEC 60695-2-1. Mit einer Schutzart von IP20 an der Vorderseite und einer Eignung für Betriebshöhen bis 3.000 m ist das Bauteil für diverse Umgebungen geeignet.
Das Leistungsschütz überzeugt durch Langlebigkeit und hohe Schaltkapazität. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem thermischen Strom von 32 A in der Kategorie AC-1 deckt es ein breites Spektrum an Anforderungen ab. Die Kombination aus 24 V DC Steuerspannung und der Snap-in-Anschlusstechnik sorgt für eine effiziente Inbetriebnahme in professionellen Anlagen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 110 mm
- Tiefe: 101 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D18ABD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487539421 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,644 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 110 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 624 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
