Beschreibung

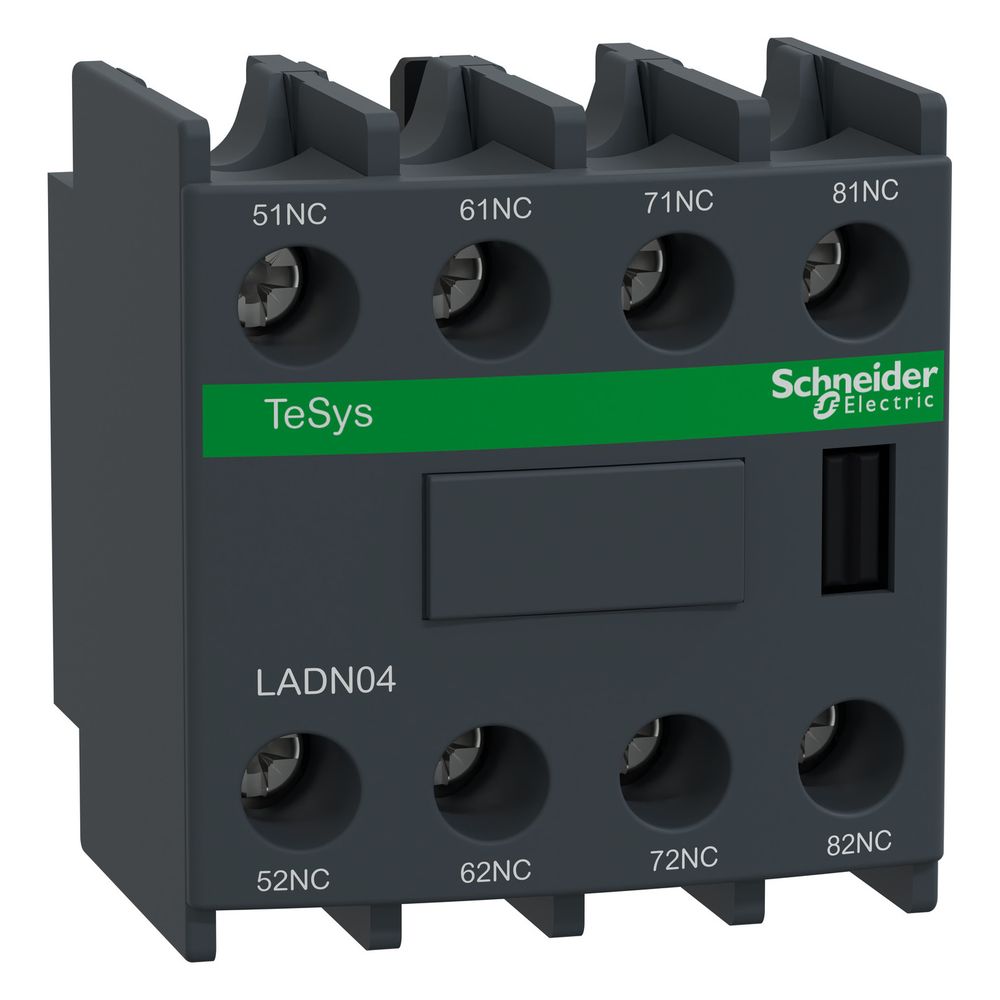

Schneider Electric Hilfsschalterblock TeSys Deca LADN04, 48x44x42mm, Schraubanschluss, Dunkelgrau
Der Hilfsschalterblock aus der Baureihe TeSys Deca dient der frontseitigen Montage auf Schütze und Hilfsschütze. Das unverzögert schaltende Modul ist mit vier Öffnerkontakten ausgestattet und ermöglicht eine zuverlässige Signalübertragung in industriellen Anwendungen. Die Installation erfolgt über Schraubklemmen.
Funktion und Montage
Der Hilfsschalterblock ist für die frontseitige Aufrastmontage konzipiert und lässt sich in TeSys D und TeSys F Systeme integrieren. Die elektrische Verbindung wird über Schraubklemmen hergestellt, die für verschiedene Leiterquerschnitte ausgelegt sind. Mit einer mechanischen Lebensdauer von 30 Millionen Schaltspielen ist das Bauteil auf Langlebigkeit ausgelegt. Die Kontaktbetätigung erfolgt unverzögert, wobei eine präzise Trennung zwischen den Schaltzuständen sichergestellt ist.
Technische Spezifikationen
Das Modul ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt und bietet einen konventionellen thermischen Strom von 10 A. Der Betrieb ist in einem Umgebungstemperaturbereich von -5 bis 60 °C möglich. Durch die Einhaltung internationaler Normen wie IEC 60947-5-1 erfüllt das Produkt hohe Anforderungen. Die kompakte Bauweise mit einer Breite von 44 mm und einer Höhe von 48 mm erlaubt eine platzsparende Integration in Schaltschränke.
Die Kombination aus vier Öffnerkontakten und einer robusten Ausführung macht diesen Hilfsschalter zu einer verlässlichen Komponente für die Steuerungstechnik. Dank der flexiblen Anschlussmöglichkeiten und der hohen mechanischen Belastbarkeit unterstützt das Modul eine dauerhafte Anlagenverfügbarkeit bei einer Bemessungsbetriebsspannung von 690 V AC.
Technische Daten
- Kontakte: 4 Öffner
- Bemessungsbetriebsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
- Montageart: Frontseitig aufsteckbar
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 44 mm
- Höhe: 48 mm
- Tiefe: 42 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 0 |
| Artikelnummer | SE-LADN04 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys TeSys Deca |
| Bedienung der Kontakte | Unverzögert |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 10 |
| Betriebshöhe | 3.000 |
| Breite | 44 |
| EAN-13 | 3389110383904 |
| Farbe | Dunkelgrau |
| Gewicht | 0,062 kg |
| Höhe | 48 |
| Isolationswiderstand | > 10 |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Frontseite |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktgewicht | 0,05 |
| Schließer | 0 |
| Schutzart (IP) | GG-Sicherung 10 |
| Strom max | 10 |
| Tiefe | 42 |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 4 Ö |
| Öffner | 4 |
| WEEE-Nr. | 33842582 |
