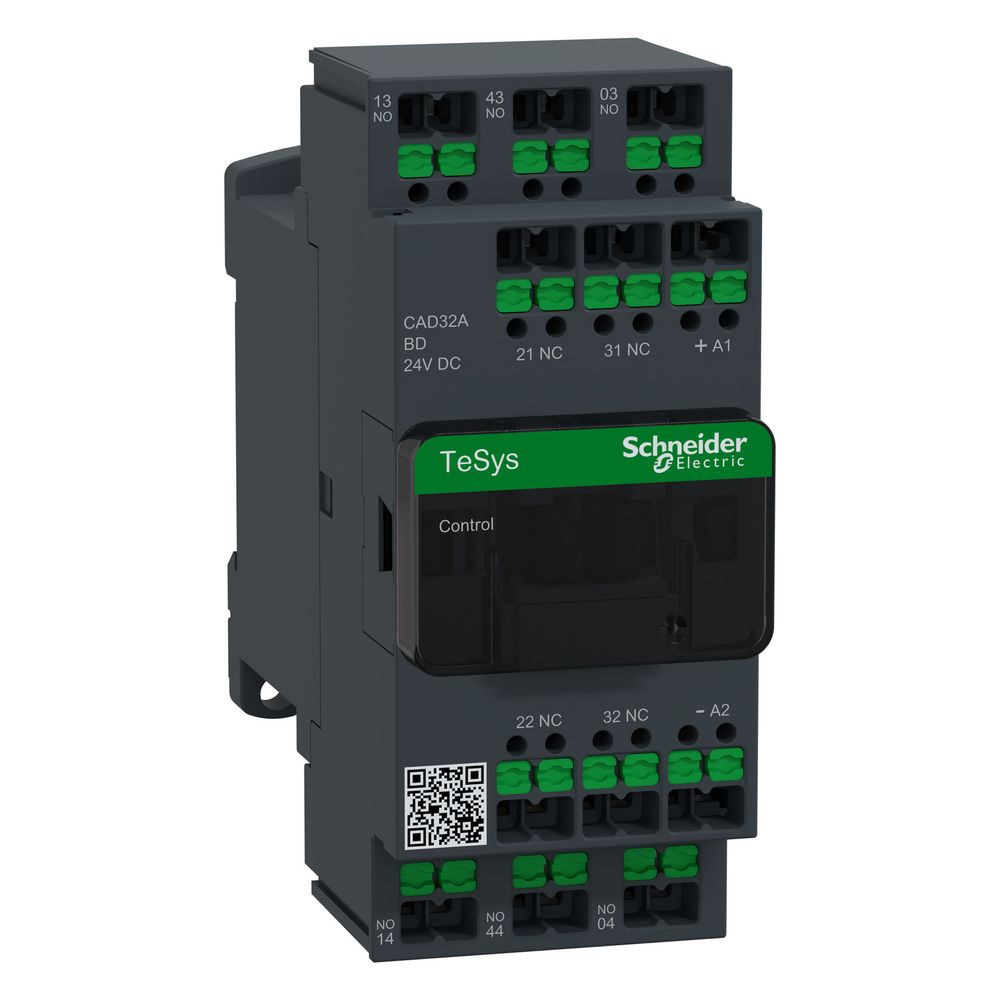

Schneider Electric Steuerrelais TeSys CAD32ABD, 3S+2Ö, 24V DC, 107x45x84mm
Das TeSys Control Hilfsschütz von Schneider Electric ist ein leistungsstarkes Steuerrelais für anspruchsvolle Anwendungen im Steuerstromkreis. Ausgestattet mit einer 24 V DC Spule und fünf integrierten Hilfskontakten (3 Schließer, 2 Öffner), ermöglicht es eine zuverlässige Schaltleistung bei hoher Betriebsfrequenz. Die innovative SnapIN-Anschlussklemme sorgt für eine schnelle, sichere und wartungsfreie Installation.
Zuverlässigkeit und Sicherheit
Das Steuerrelais ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und unterstützt Gebrauchskategorien bis AC-15 (690 V) sowie DC-13 (440 V). Durch mechanisch gekoppelte Kontakte und Spiegelkontakte eignet sich das Gerät für sicherheitsrelevante Anwendungen. Die robuste Bauweise ermöglicht eine mechanische Lebensdauer von 30 Millionen Zyklen, während die SnapIN-Technik eine flexible Verdrahtung mit starren oder flexiblen Leitern von 0,5 bis 4 mm² unterstützt.
Technische Daten
- Bemessungssteuerspeisespannung: 24 V DC
- Hilfskontakte: 3 Schließer, 2 Öffner
- Bemessungsbetriebsstrom: 10 A
- Bemessungsisolationsspannung: 690 V
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: SnapIN
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 84 mm
Mit einer hohen Schaltgeschwindigkeit von bis zu 180 Zyklen pro Minute und einer hohen mechanischen Robustheit bietet dieses Hilfsschütz eine langlebige Lösung für komplexe Steuerungsaufgaben. Die Kombination aus 3 Schließern und 2 Öffnern sowie die einfache Montage auf Schiene oder Platte machen es zu einer vielseitigen Komponente in der industriellen Automatisierungstechnik.
Technische Daten
| Hersteller | Schneider Electric |
| [Irms] Bemessungseinschaltvermögen | 140 A AC 250 A DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | sonstige |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-CAD32ABD |
| Baureihe | TeSys |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung DC | 690 |
| Breite | 45 |
| EAN-13 | 3606487540830 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,582 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 107 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montageart | sonstige |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 562 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 NO + 2 NC |
| WEEE-Nr. | 33842582 |
