Beschreibung

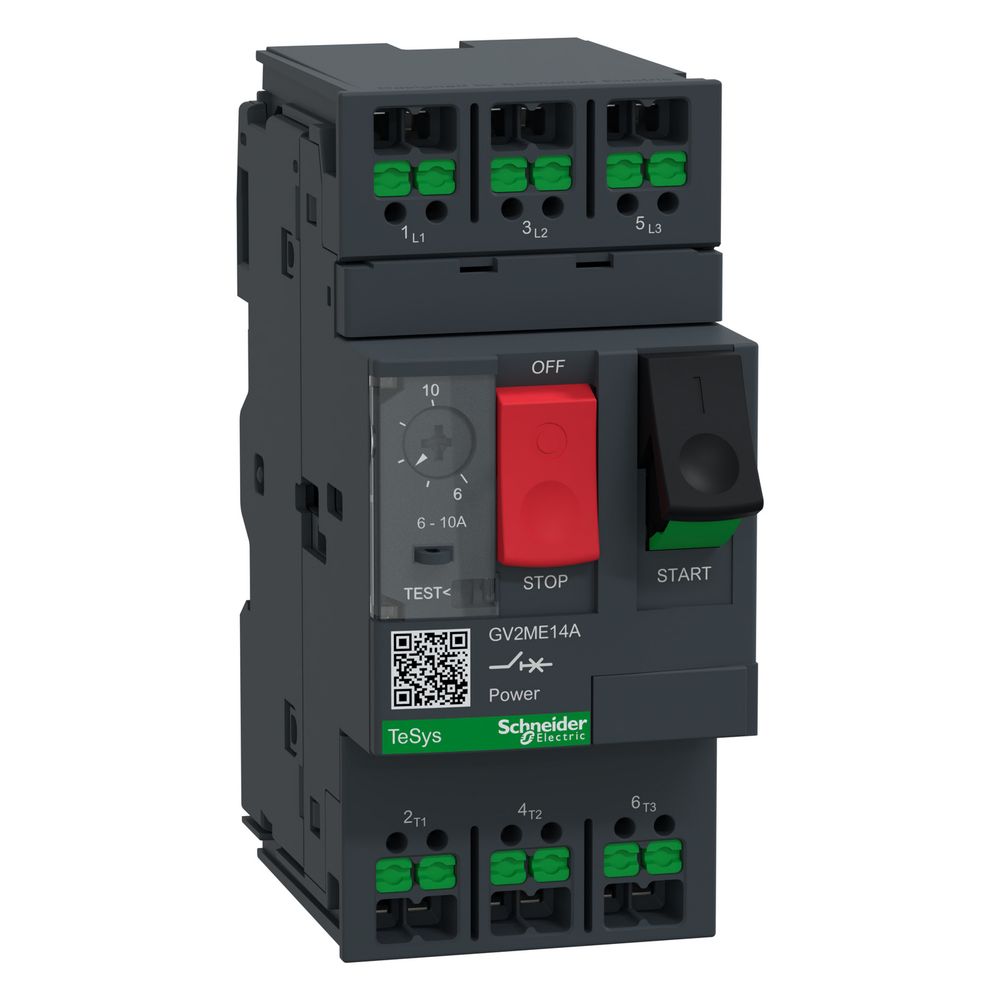

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME14A, 6-10A, Dunkelgrau
Der Motorschutzschalter aus der Baureihe TeSys Deca ist ein thermomagnetisches Komplettgerät für den Schutz von Motoren. Mit einem Einstellbereich von 6 bis 10 A und einer Bemessungsbetriebsspannung von bis zu 690 V AC eignet sich das 3-polige Gerät für industrielle Anwendungen. Die Bedienung erfolgt über eine Tasterbetätigung, während die SnapIN-Anschlussklemmen eine schnelle Installation ermöglichen.
Funktionsweise und Sicherheit
Das Gerät bietet einen integrierten thermischen Überlastschutz sowie eine Phasenausfall-Empfindlichkeit, um Motoren vor Überlastung zu bewahren. Durch die Verwendung von mechanisch gekoppelten Kontakten ist der Schalter für sicherheitsrelevante Anwendungen geeignet. Die mechanische und elektrische Lebensdauer von 100.000 Zyklen unterstreicht die Robustheit des Schalters, der zudem eine Kurzschlussfestigkeit von bis zu 100 kA bei 400 V aufweist.
Montage und Anschluss
Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte auf einer Montageplatte. Die SnapIN-Technologie unterstützt Leiterquerschnitte von 0,5 bis 4 mm². Das Gehäuse mit einer Breite von 45 mm ermöglicht eine platzsparende Anordnung in Schaltanlagen.
Der Motorschutzschalter überzeugt durch Zuverlässigkeit bei der Absicherung von Motoren mit einer Leistung von bis zu 4 kW bei 400 V. Dank der thermomagnetischen Auslösetechnik bietet das Gerät eine hohe Betriebssicherheit. Mit einer Verlustleistung von 2,5 W und der Eignung für einen Temperaturbereich von -20 bis 60 °C ist der Schalter für vielfältige Umgebungen optimiert.
Technische Daten
- Einstellbereich Überlastauslöser: 6 - 10 A
- Bemessungsdauerstrom: 10 A
- Bemessungsbetriebsleistung (400 V): 4 kW
- Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
- Polzahl: 3
- Auslösetechnik: Thermomagnetisch
- Betätigungsart: Drucktaster
- Anschlussart: SnapIN
- Abmessungen (H x B x T): 101 mm x 45 mm x 78,5 mm
- Mechanische Lebensdauer: 100.000 Zyklen
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 10 |
| Anschlussart Hauptstromkreis | sonstige |
| Artikelnummer | SE-GV2ME14A |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 2,2 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 10 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3606487541875 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 138 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,278 kg |
| Höhe | 101 |
| Klimafestigkeit | entspricht IACS E10 |
| magnetischer Auslösestrom | 149 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 258 |
| Schutzart (IP) | IK04 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 6 - 10 |
| WEEE-Nr. | 33842582 |
