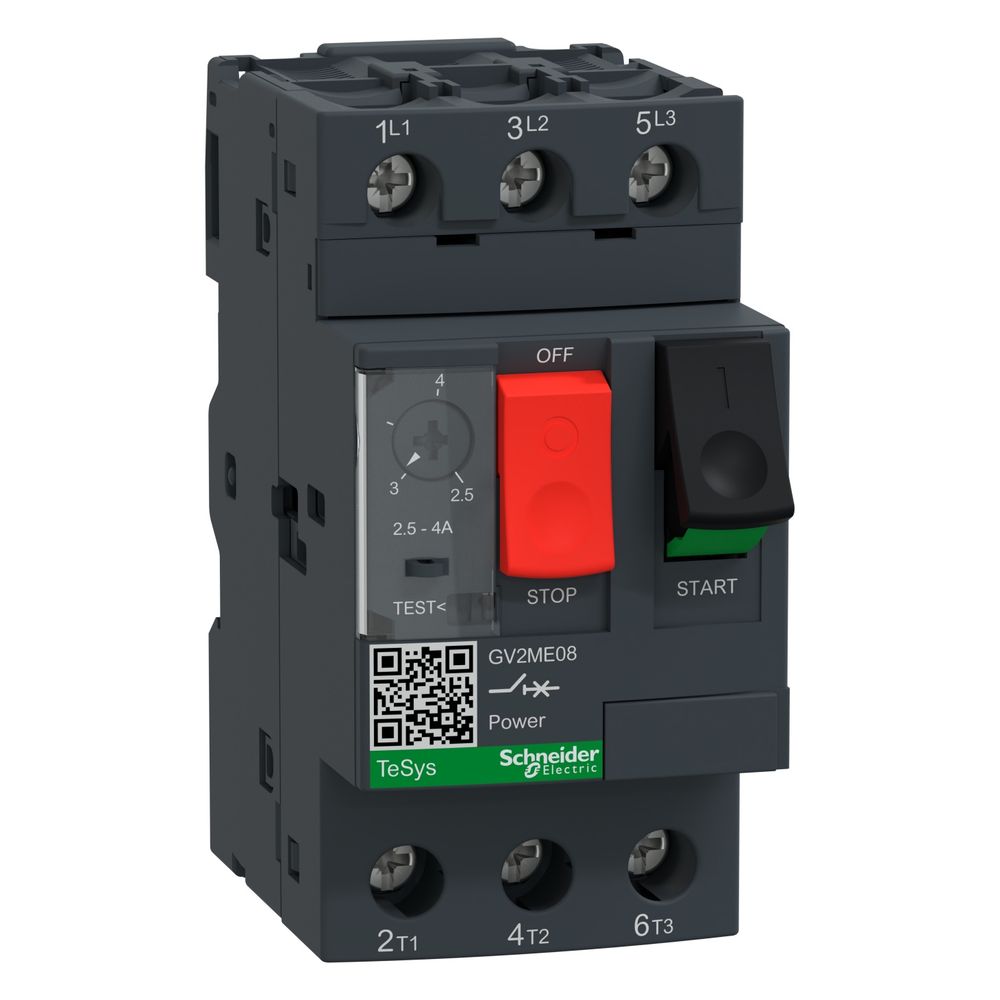

Schneider Electric Motor-Leistungsschalter TeSys GV2ME08, 2,5-4A, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca bietet eine zuverlässige Lösung für den Schutz und die Steuerung von Motoren. Das kompakte Gerät arbeitet mit einer thermomagnetischen Auslösetechnik und ist für einen Einstellbereich von 2,5 bis 4 A ausgelegt. Dank der robusten Bauweise und der Bedienung über Drucktasten eignet sich der Schalter für den Einsatz in anspruchsvollen industriellen Umgebungen.

Funktionsweise und Schutz

Das Gerät verfügt über einen integrierten thermischen Überlastschutz sowie eine Phasenausfall-Empfindlichkeit, die den Motor bei Überlast oder Phasenverlust absichert. Die magnetische Auslösung reagiert bei einem Strom von 74 A, während der unverzögerte Kurzschlussauslöser bei 51 A anspricht. Mit einem hohen Bemessungsgrenzkurzschlussausschaltstrom von bis zu 100 kA bei 400 V AC ist eine hohe Betriebssicherheit im Kurzschlussfall gegeben.

Montage und Anschluss

Die Installation erfolgt flexibel über eine 35 mm symmetrische DIN-Schiene oder mittels Adapterplatte durch Verschraubung auf einer Montageplatte. Der Anschluss der Leiter erfolgt über Schraubklemmen, die ein Anzugsdrehmoment von 1,7 Nm erfordern. Das Gerät ist für den Betrieb in einem Temperaturbereich von -20 bis 60 °C ausgelegt und zeichnet sich durch eine mechanische Lebensdauer von 100.000 Zyklen aus.

Dieser Motorschutzschalter kombiniert präzise Schutzfunktionen mit einer hohen mechanischen Robustheit. Mit einer Bemessungsbetriebsleistung von 1,5 kW bei 400 V AC und einem Einstellbereich von 2,5 bis 4 A deckt er ein breites Anwendungsspektrum ab. Die einfache Bedienung per Taster und die kompakten Abmessungen machen ihn zu einer effizienten Komponente für Motorabgänge in verschiedenen Netzwerkkonfigurationen.

Technische Daten

• Einstellbereich: 2,5 - 4 A
• Bemessungsbetriebsleistung (400 V): 1,5 kW
• Bemessungsbetriebsspannung: 230 - 690 V
• Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
• Auslöser-Technologie: Thermomagnetisch
• Anschlussart: Schraubanschluss
• Polzahl: 3
• Mechanische Lebensdauer: 100.000 Zyklen
• Umgebungstemperatur (Betrieb): -20 bis 60 °C
• Gewicht: 0,26 kg
