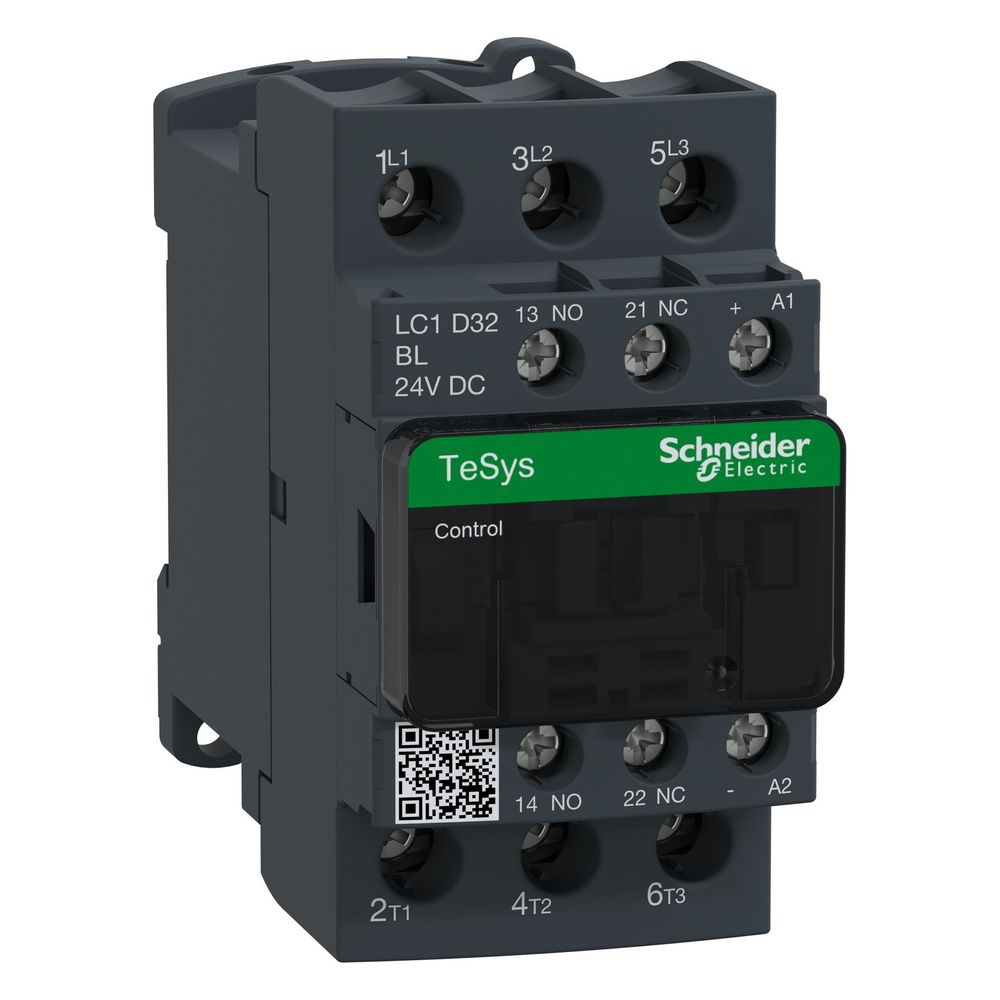

Schneider Electric Leistungsschütz TeSys Deca LC1D32BL, 15kW, 32A, 24V DC, 3-polig, 45x85x101mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Motorsteuerungen und ohmsche Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V (AC-3) und einer Steuerspannung von 24 V DC bietet das Gerät eine zuverlässige Schaltlösung. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine effiziente Montage auf Platten oder Schienen.
Zuverlässige Schalttechnik
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus. Zur Integration in Steuerungssysteme verfügt das Gerät über zwei integrierte Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner. Die Spulentechnologie umfasst eine integrierte bidirektionale Spitzenbegrenzungsdiode. Dank mechanisch gekoppelter Kontakte und Spiegelkontakte erfüllt das Schütz Anforderungen für Sicherheitsanwendungen.
Robuste Konstruktion und Anschluss
Die Installation erfolgt über Schraubanschlüsse, die eine sichere Verbindung ermöglichen. Das Gehäuse ist gemäß IP20 geschützt und weist eine hohe Flammenfestigkeit nach UL 94 V1 auf. Mit einer Betriebshöhe von bis zu 3.000 m und einer ausgeprägten Klimafestigkeit ist das Schütz für den Einsatz unter variablen Umgebungsbedingungen ausgelegt. Die räumliche Trennung von Steuer- und Leistungsebene erleichtert die Handhabung.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Hauptkontakte: 3 Schließer
- Abmessungen (BxHxT): 45 x 85 x 101 mm
- Gewicht: 0,535 kg
- Schutzart: IP20
- Mechanische Lebensdauer: 30 Mcycles
Das Leistungsschütz überzeugt durch seine hohe Leistungsdichte und die kompakte Bauform. Mit einer Bemessungsleistung von 15 kW bei 400 V und der präzisen 24 V DC Ansteuerung eignet es sich ideal für den Betrieb von Motoren und Lastkreisen. Die Kombination aus langlebiger Mechanik, integrierten Sicherheitskontakten und der robusten Schraubanschlusstechnik macht dieses Bauteil zu einer verlässlichen Wahl für professionelle Automatisierungslösungen.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D32BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361834 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,59 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 85 |
| Ie bei AC-3, 400V | 32 |
| Ie bie AC-4, 400V | 18 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 7,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,535 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
