Beschreibung

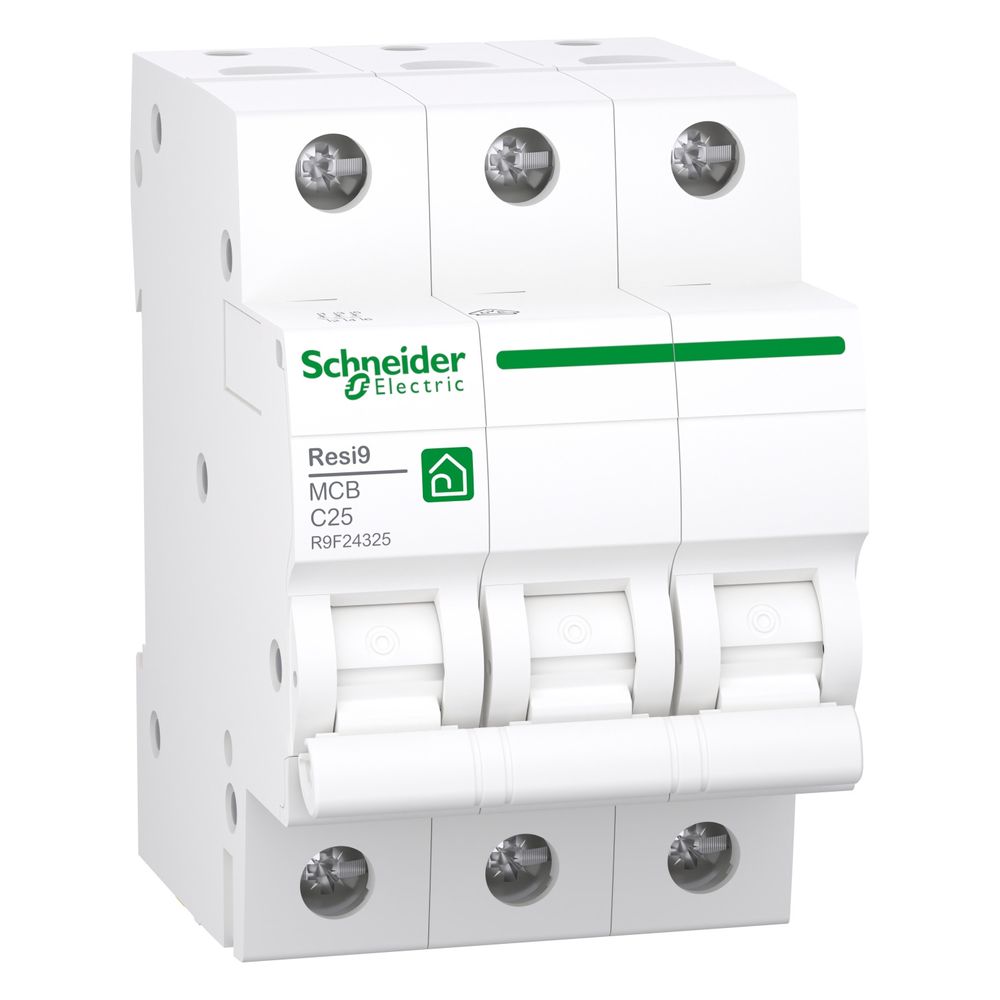

Schneider Electric Leitungsschutzschalter Resi9 R9F24325, 3P, 25A, C, 6kA, Weiß, 1
Der dreipolige Leitungsschutzschalter aus der Baureihe Resi9 von Schneider Electric bietet Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 25 A ist das Gerät für den Einsatz in Wohngebäuden sowie kommerziellen Objekten konzipiert. Die Montage erfolgt auf einer DIN-Schiene.
Schutztechnik und Funktion
Das Gerät arbeitet mit einer thermomagnetischen Auslöser-Technologie und verfügt über ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Durch die Energiebegrenzungsklasse 3 wird eine hohe Selektivität und ein effektiver Schutz der nachgeschalteten Leitungen erreicht. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter informiert über den aktuellen Schaltzustand.
Installation und Anschluss
Die Installation erfolgt durch die kompakte Bauweise mit einer Breite von 3 Teilungseinheiten. Der Anschluss erfolgt über Tunnelklemmen, die sowohl oben als auch unten angebracht sind und eine Doppelfunktionsklemme für Kabel sowie Gabelkammschienen an der Unterseite bieten. Die zulässigen Leiterquerschnitte liegen bei eindrähtigen Leitern zwischen 1 mm² und 25 mm² sowie bei mehrdrähtigen Leitern zwischen 1 mm² und 16 mm². Eine Abisolierlänge von 14 mm ist für die Verbindung vorgesehen.
Die Konstruktion aus Kunststoff und die Einhaltung der Norm EN/IEC 60898-1 unterstützen die Betriebssicherheit. Mit einer Bemessungsspannung von 400 V AC und einer Stoßspannungsfestigkeit von 4 kV ist das Gerät für elektrische Umgebungen ausgelegt. Die mechanische Lebensdauer von 10.000 Zyklen sowie die elektrische Lebensdauer von 4.000 Zyklen unterstreichen die Langlebigkeit der Komponente, die in einem Temperaturbereich von -25 °C bis 60 °C arbeitet.
Technische Daten
- Bemessungsstrom: 25 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V AC
- Breite in Teilungseinheiten: 3
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
- Bemessungs-Stoßspannungsfestigkeit: 4 kV
- Umgebungstemperatur: -25 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F24325 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3606481301260 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,332 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,7 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
