Beschreibung
Schneider Electric Kontrollstation Harmony XALD XALD324, 3 Befehlsstellen, Kunststoff, Dunkelgrau
Die komplette Kontrollstation der Baureihe Harmony XALD von Schneider Electric ist ein robustes Aufbaugehäuse aus Polykarbonat, das für drei Befehlsstellen ausgelegt ist. Ausgestattet mit drei bündigen Drucktastern ermöglicht das Gerät eine präzise Steuerung durch zwei Schließer und einen Öffner. Dank der hohen Widerstandsfähigkeit eignet sich die Einheit für anspruchsvolle industrielle Umgebungen.
Funktionale Ausstattung

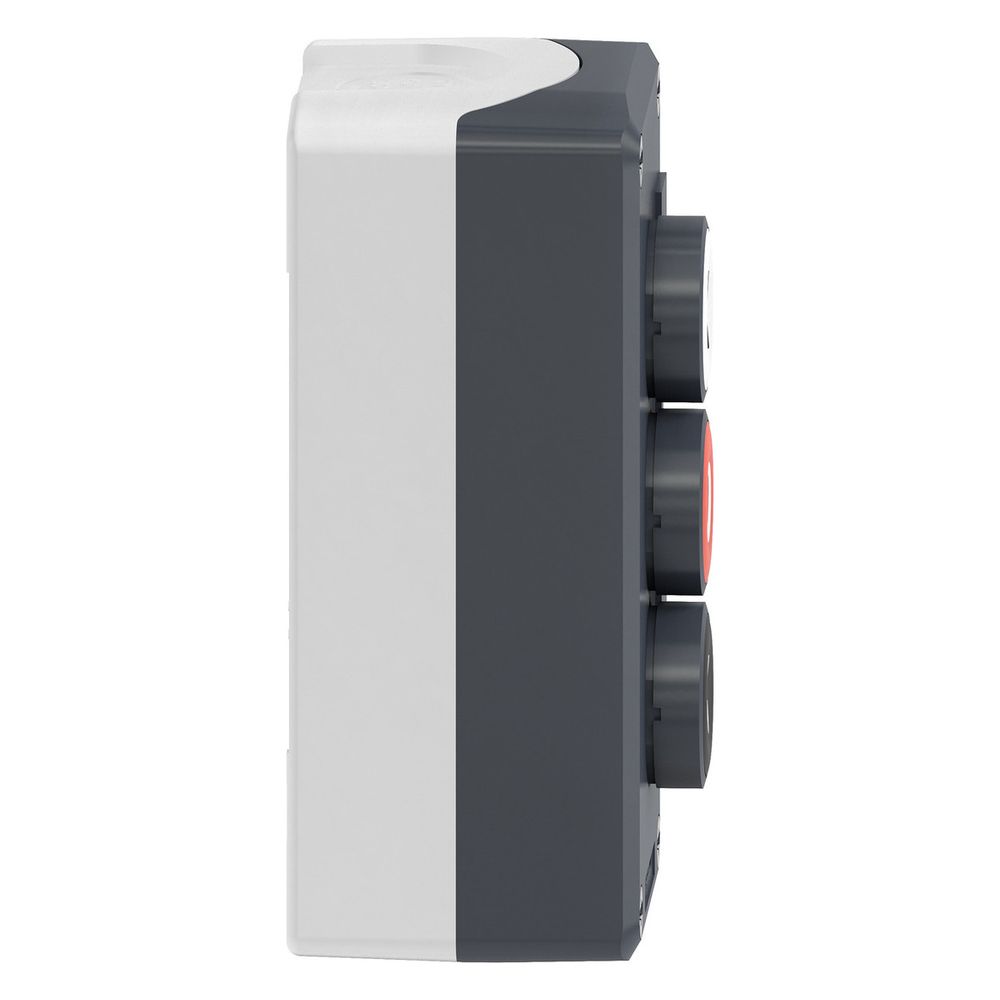

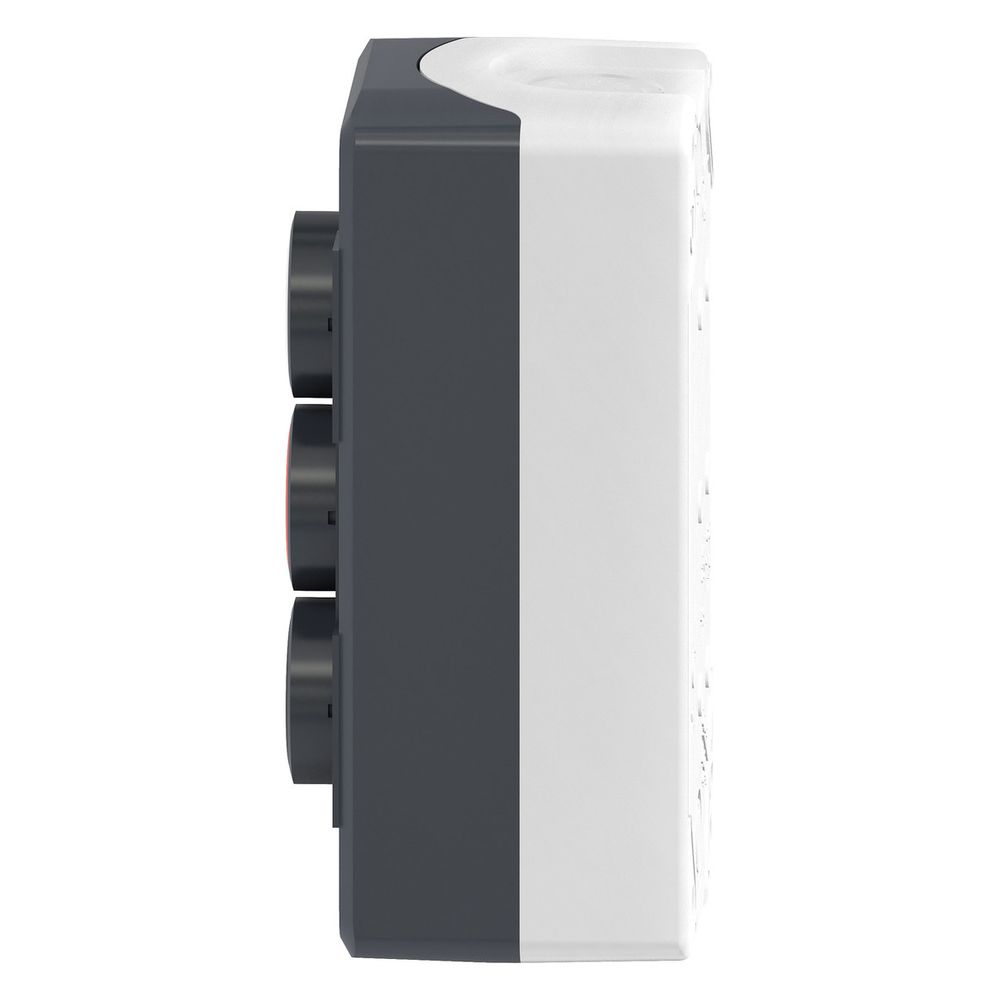

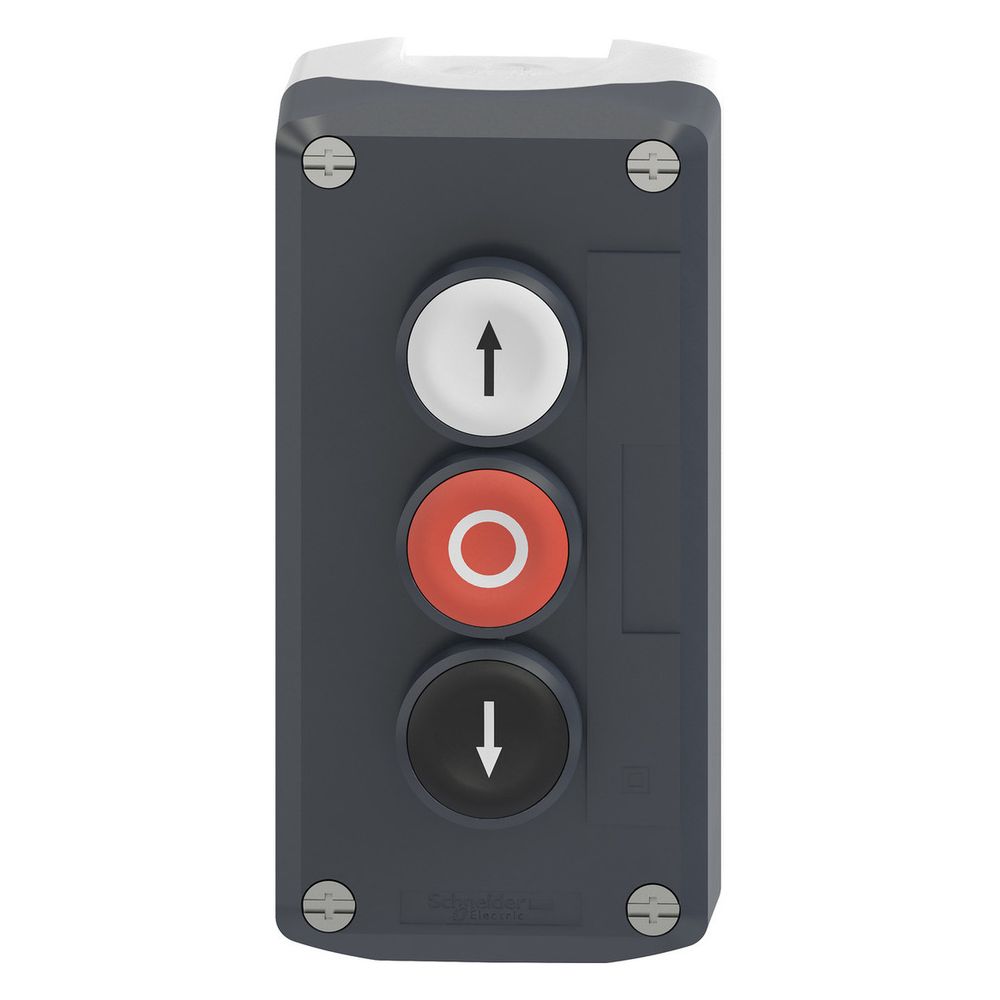

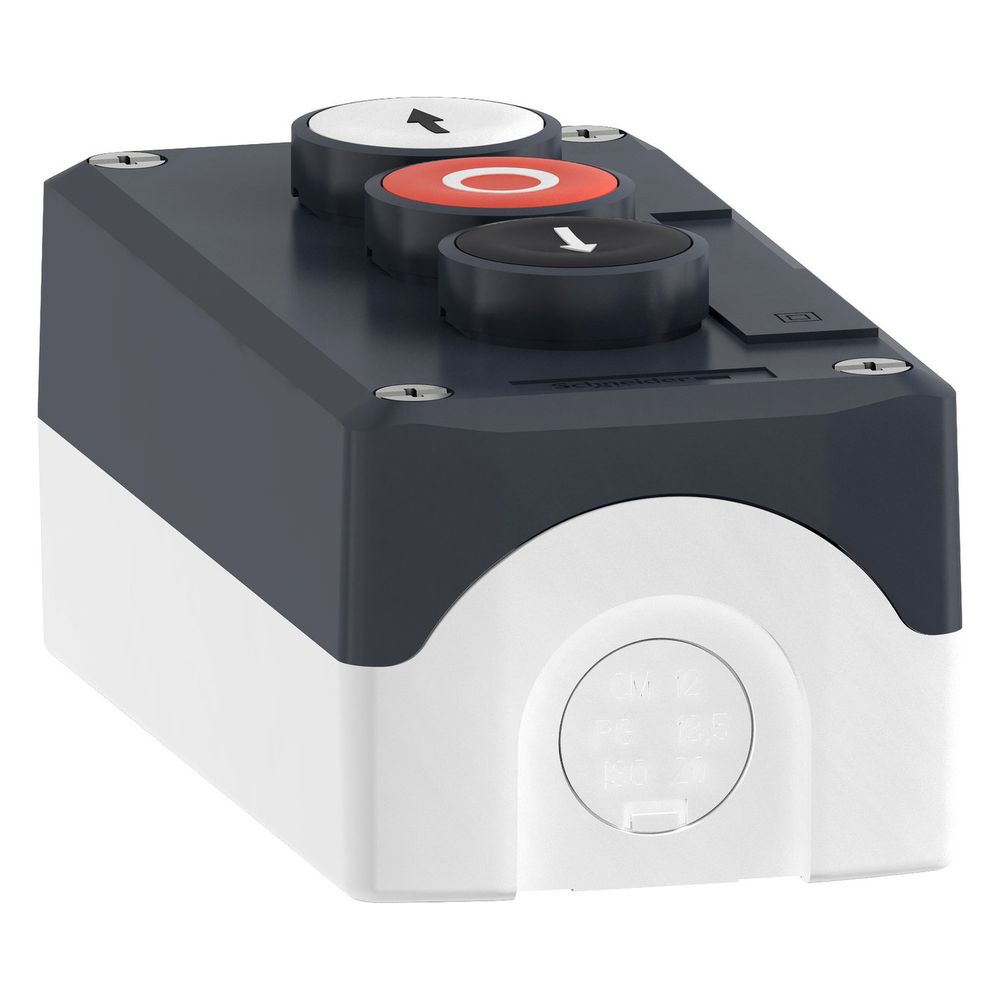

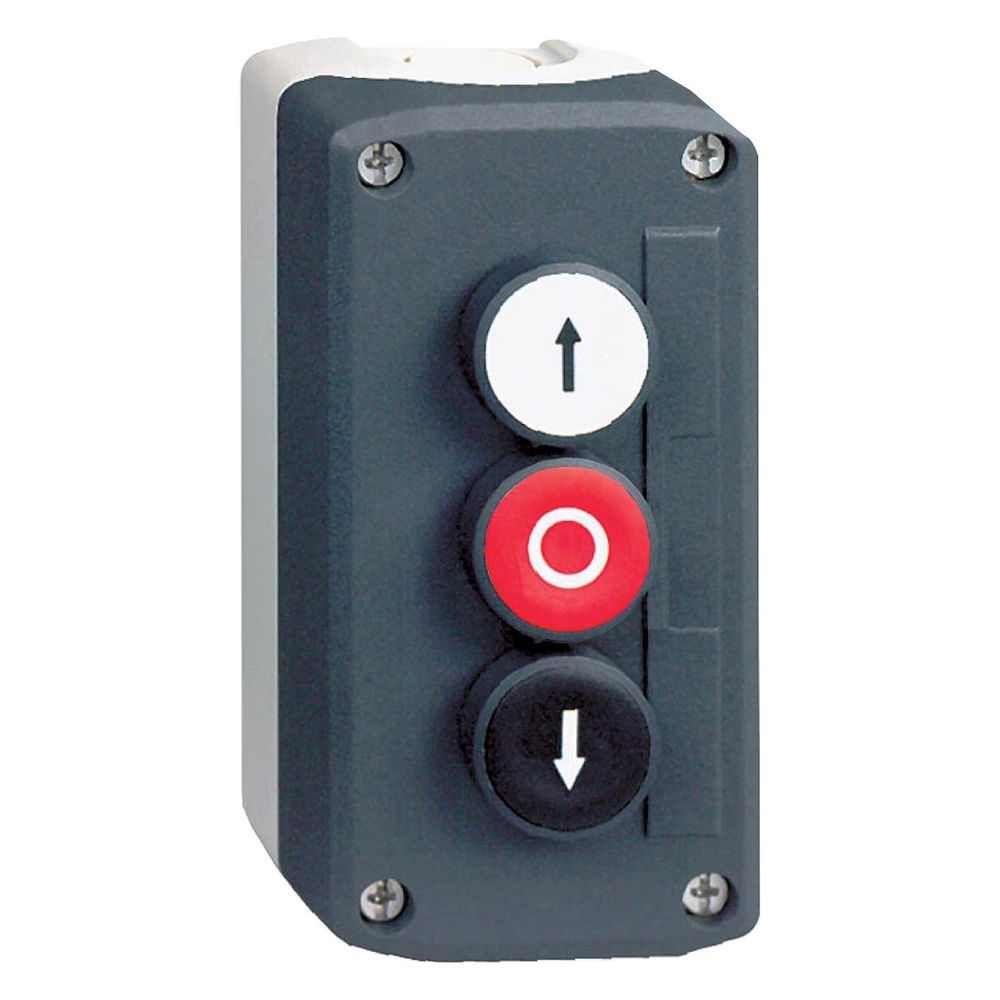

Das Gehäuse besteht aus einem dunkelgrauen Oberteil und einem hellgrauen Sockel. Die integrierten Taster sind spezifisch markiert: Ein roter Taster mit O-Kennzeichnung (Öffner), ein schwarzer Taster mit weißem Pfeil nach unten (Schließer) sowie ein weißer Taster mit schwarzem Pfeil nach oben (Schließer). Die Kontaktblöcke bestehen aus einer Silberlegierung und sind für eine mechanische Lebensdauer von bis zu 10 Millionen Zyklen ausgelegt.
Montage und Sicherheit

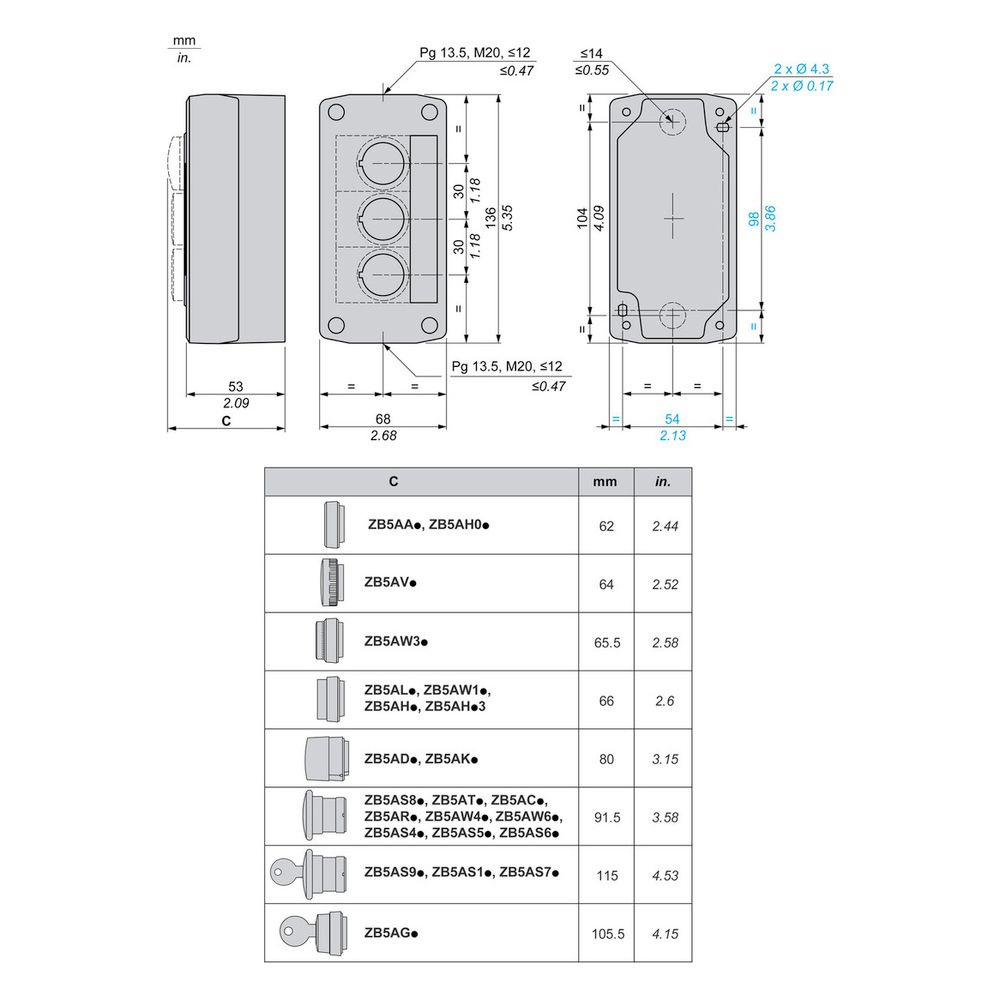

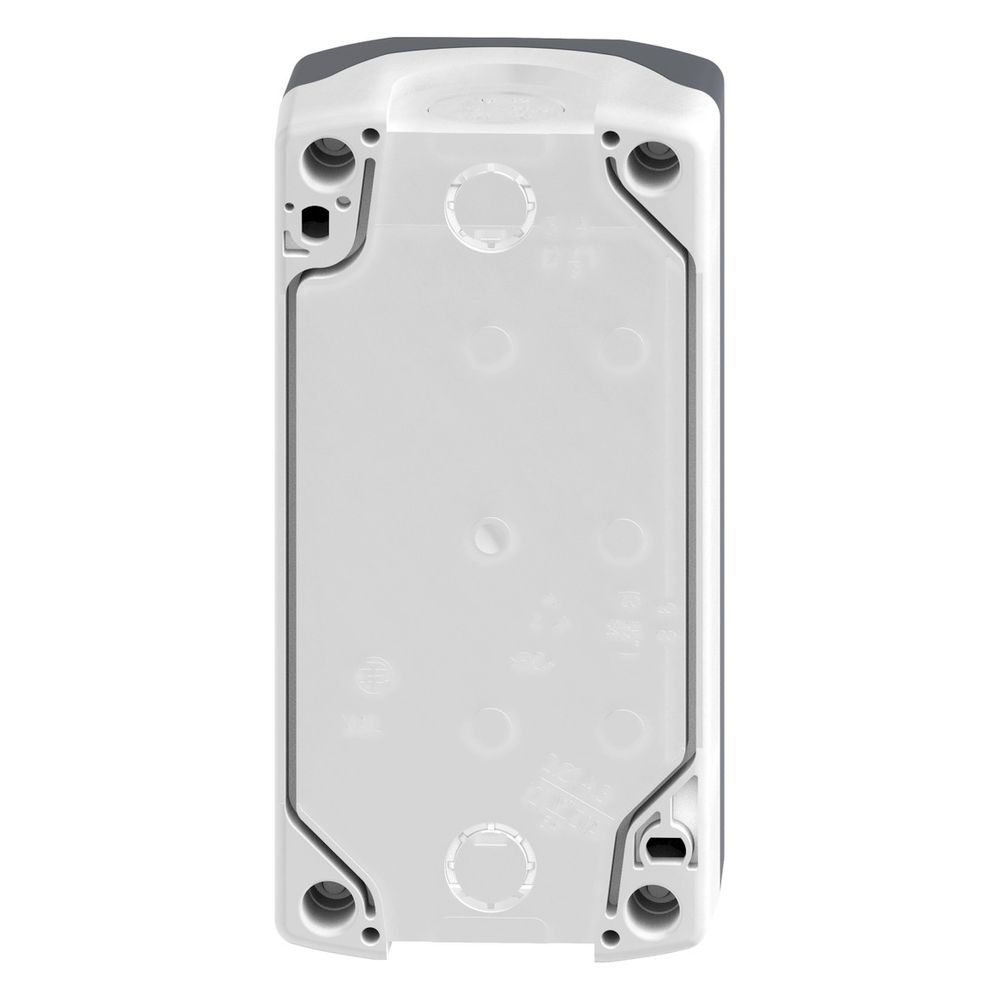

Die Installation erfolgt über Schraubklemmen, wobei zwei Ausbrüche für die Kabeleinführung (Pg 13 und ISO M20) zur Verfügung stehen. Das Gerät erfüllt die Schutzklasse II und bietet eine hohe Vibrations- sowie Stoßfestigkeit. Mit einem Betriebstemperaturbereich von -40 bis 70 °C ist ein zuverlässiger Einsatz unter variablen klimatischen Bedingungen sichergestellt. Die Kompatibilität mit der XB5-Baureihe erlaubt eine flexible Integration in bestehende Steuerungssysteme.
Die Kontrollstation überzeugt durch ihre hohe mechanische Belastbarkeit und die präzise Schaltcharakteristik. Mit einer Bemessungs-Isolationsspannung von 600 V und einem konventionellen thermischen Strom von 10 A bietet das Gerät eine leistungsstarke Lösung für industrielle Steuerungsaufgaben. Die Kombination aus drei Tastern in einem kompakten Kunststoffgehäuse ermöglicht eine effiziente Bedienung bei hoher elektrischer Zuverlässigkeit.
Technische Daten
- Anzahl Befehlsstellen: 3
- Anzahl Schließer: 2
- Anzahl Öffner: 1
- Gehäusematerial: Polykarbonat
- Bemessungs-Isolationsspannung: 600 V
- Konventioneller thermischer Strom: 10 A
- Mechanische Lebensdauer: 10.000.000 Zyklen
- Umgebungstemperatur: -40 bis 70 °C
- Schutzart: NEMA 4X / 13
- Anzugsmoment: 0,8 bis 1,2 Nm
Technische Daten
| Hersteller | Schneider Electric |
| Anwendung der Bedieneinheit | Drei Funktionen |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Wechselkontakt | 0 |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Pilztaster | 0 |
| Anzahl der Schlüsselschalter | 0 |
| Anzahl der Wahlschalter | 0 |
| Artikelnummer | SE-XALD324 |
| Baureihe | Harmony XALD |
| Befehlsstellen | 3 |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| Betriebsprofil | 3 flush pushbuttons |
| EAN-13 | 3389110114546 |
| Farbe des Schaltschranksockels | Hellgrau (RAL 7035) |
| Farbe Gehäuse-Oberteil | Dunkelgrau |
| Geeignet für NOT-AUS | Nein |
| Gehäusefarbe | Grau |
| Gehäusematerial | Kunststoff |
| Gewicht | 0,1 kg |
| Gleichstrom-Steuerspannung | 125…600 |
| Leuchtmelder | 0 |
| Material | Polykarbonat |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Notabschaltung | No |
| Number of command positions | 3 |
| Number of indicator lights | 0 |
| Number of key switches | 0 |
| Number of mushroom-shaped push-buttons | 0 |
| Number of push buttons | 3 |
| Number of selector switches | 0 |
| Produktgewicht | 0,298 |
| Schließer | 2 |
| Schutzart (NEMA) | sonstige |
| Taster | 3 |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Wechselstrom-Steuerspannung 50 Hz | 120…600 |
| Wechselstrom-Steuerspannung 60 Hz | 120…600 |
| Wechsler | 0 |
| Werkstoff des Gehäuses | Kunststoff |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
