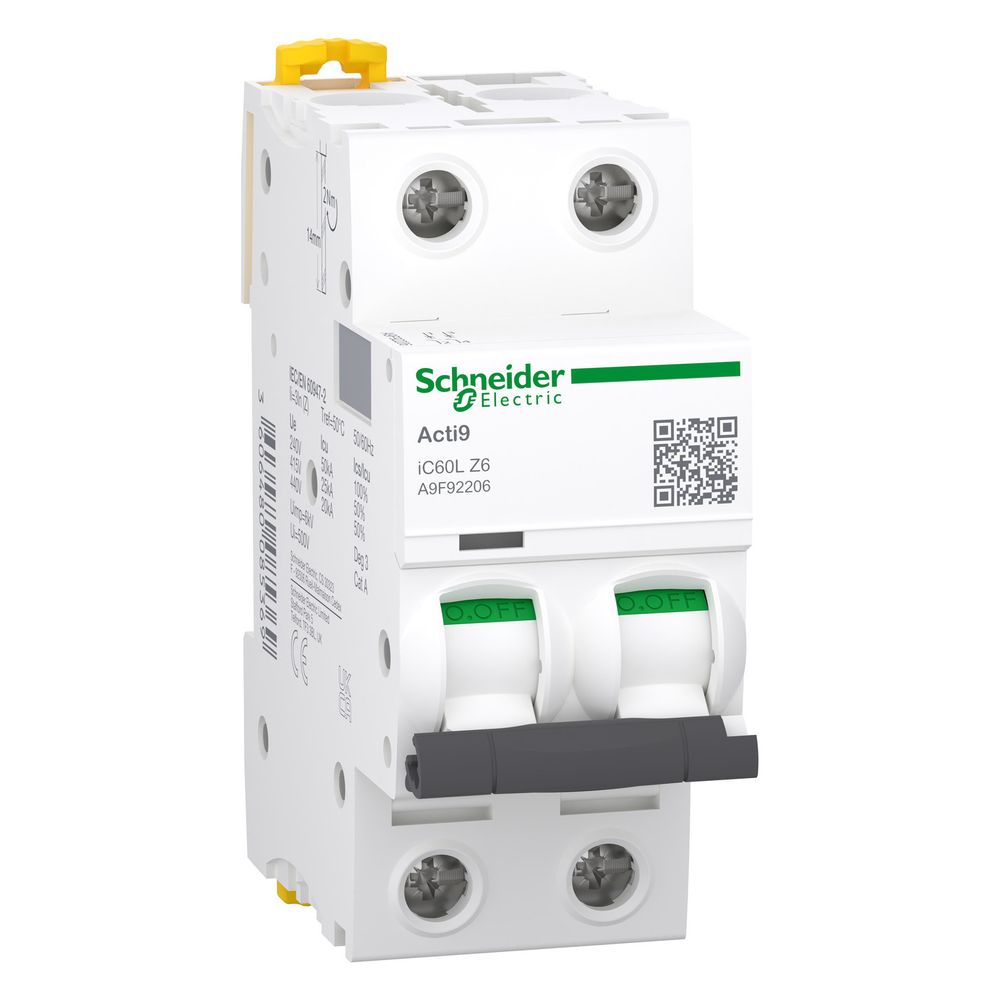

Schneider Electric Leitungsschutzschalter Acti9 iC60L 2P 6A Z, 25kA, Weiß

Der zweipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Das Gerät mit Z-Charakteristik und einem Bemessungsstrom von 6 A bietet einen kombinierten Schutz vor Kurzschluss- und Überlastströmen. Dank der thermomagnetischen Auslöser-Technologie und einer Energiebegrenzungsklasse 3 eignet sich der Schalter für anspruchsvolle Anwendungen in AC- und DC-Netzwerken.

Sicherheit und Diagnose

Das integrierte VisiSafe-System gewährleistet eine sichere Kontaktanzeige, bei der eine grüne Markierung die Spannungsfreiheit auf der Abgangsseite signalisiert. Zur schnellen Fehlerdiagnose ist das Gerät mit der VisiTrip-Technologie ausgestattet, die eine frontseitige mechanische Anzeige bei Auslösungen durch Überlast oder Kurzschluss ermöglicht. Dies reduziert Wartungszeiten und erhöht die Betriebssicherheit in elektrischen Anlagen.

Montage und Flexibilität

Die Montage erfolgt werkzeuglos auf einer 35 mm DIN-Schiene, wobei das Befestigungselement bequem von der Frontseite erreichbar ist. Die Anschlussklemmen erlauben eine flexible Verdrahtung von oben oder unten, wahlweise mit Kabeln oder Stiftkammschienen. Bei Bedarf lässt sich das System durch optionale Hilfsmodule wie Arbeitsstrom- oder Unterspannungsauslöser sowie FI-Blöcke erweitern, was eine hohe Anpassungsfähigkeit an spezifische Anforderungen ermöglicht.

Technische Daten

• Bemessungsstrom: 6 A
• Polzahl: 2
• Auslösecharakteristik: Z
• Bemessungsspannung: 400 V
• Bemessungsschaltvermögen Icn (230/400 V): 15 kA
• Bemessungsschaltvermögen Icu (400 V): 25 kA
• Schutzart: IP20
• Breite: 36 mm
• Montage: 35 mm DIN-Schiene
• Umgebungstemperatur: -35 bis 70 °C

Dieser Leitungsschutzschalter kombiniert hohe Schaltleistungen mit einer intuitiven Fehlererkennung. Mit einem Bemessungsschaltvermögen von bis zu 25 kA bei 400 V (IEC 60947-2) und der robusten Z-Charakteristik stellt das 6 A Modell eine leistungsfähige Lösung für die professionelle Elektroinstallation dar. Die einfache Handhabung bei der Montage sowie die Erweiterbarkeit durch Zusatzmodule machen das Gerät zu einer flexiblen Komponente für moderne Verteilungen.
