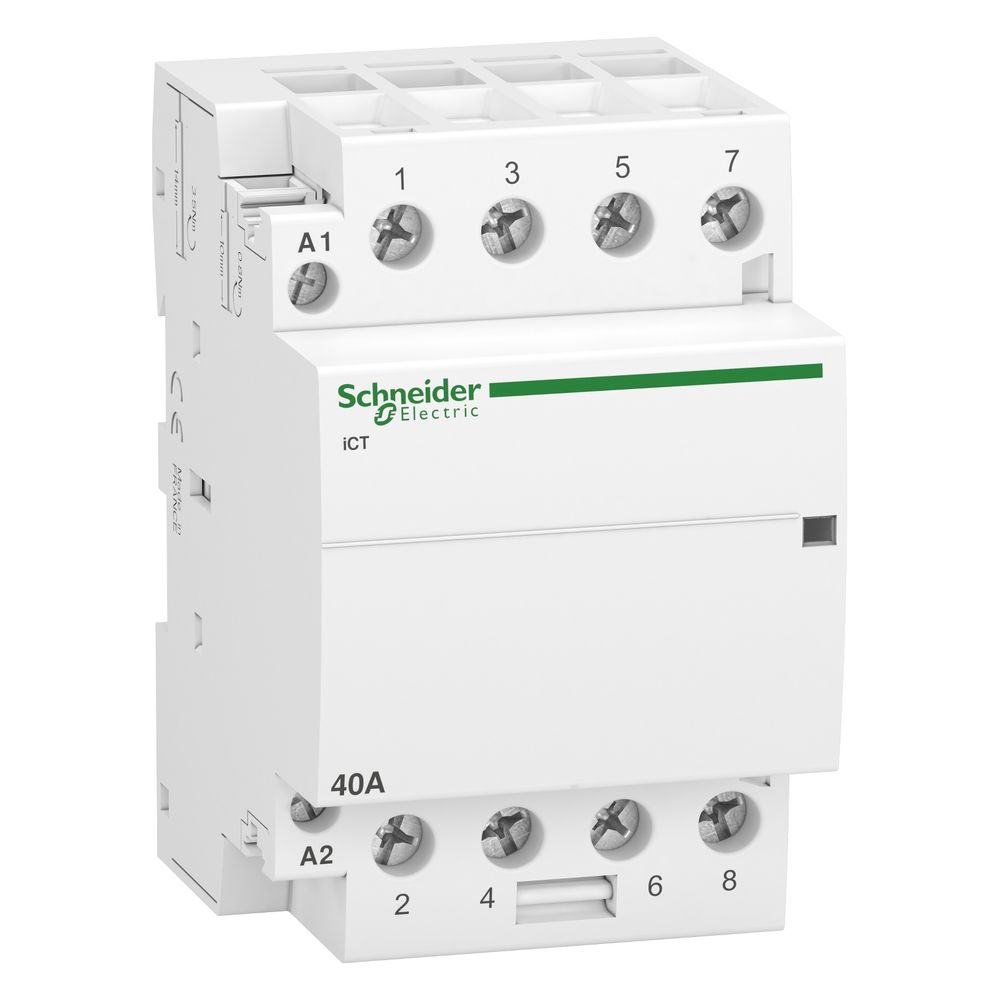

Schneider Electric Installationsschütz Acti9 A9C20844, 40A, 4S, 220-240V, Weiß
Das Installationsschütz aus der Acti9-Serie ermöglicht die Fernsteuerung von Stromkreisen in Gebäuden und im Kleingewerbe. Mit einem Bemessungsbetriebsstrom von 40 A und vier Schließerkontakten eignet sich das Gerät für Anwendungen in den Bereichen Beleuchtung, Heizung und Motorsteuerung. Die Montage erfolgt auf einer 35 mm DIN-Schiene.
Vielseitige Einsatzmöglichkeiten
Das Schütz ist für den Betrieb mit einer Steuerspannung von 220 bis 240 V AC ausgelegt und bietet Flexibilität durch die Kompatibilität mit der Acti9-Produktreihe. Es unterstützt den Anschluss von Zusatzeinrichtungen wie Hilfsschaltern. Dank der mechanischen Kontaktstellungsanzeige ist der Schaltzustand direkt am Gerät ablesbar.
Robuste Konstruktion
Die Komponente ist für eine mechanische Lebensdauer von 1.000.000 Zyklen ausgelegt und erfüllt die Anforderungen der Norm IEC/EN 61095. Mit der Schutzart IP20 und einer Breite von 3 Teilungseinheiten integriert sich das Schütz effizient in Verteilersysteme. Die Tunnelklemmen ermöglichen eine sichere Leitungsführung für Steuer- und Laststromkreise.
Durch die robuste Auslegung und die Unterstützung vielfältiger Lastarten, wie Leuchtstofflampen mit bis zu 7200 VA oder Glühlampenlasten bis 15750 W, stellt das Installationsschütz eine leistungsfähige Lösung für anspruchsvolle Schaltaufgaben dar. Die Kombination aus hoher Schaltleistung von 40 A und der einfachen Hutschienenmontage macht es zu einer effizienten Wahl für die Elektroinstallation.
Technische Daten
- Bemessungsbetriebsstrom: 40 A
- Anzahl Schließer: 4
- Bemessungsbetriebsspannung: 400 V AC
- Steuerspannung: 220 - 240 V AC
- Breite: 3 TE
- Schutzart: IP20
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Umgebungstemperatur Betrieb: -5 bis 60 °C
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [Uc] Steuerkreisspannung | 220 - 240 V AC 50 |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anzahl der Kontakte als Schließer | 4 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzugsleistung in VA | 53 |
| Artikelnummer | SE-A9C20844 |
| Bemessungsbetriebsspannung | 400 |
| Bemessungsbetriebsstrom | 40 |
| Bemessungsbetätigungsspannung | 220 - 240 |
| Betriebshöhe | 2.000 |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| Brummfrei | Nein |
| EAN-13 | 3606480088629 |
| Einbautiefe | 43,5 |
| Farbe | Weiß |
| Geräuschpegel | 30 |
| Gewicht | 1,508 kg |
| Halteleistungsaufnahme in VA | 6,5 |
| Höhe | 85 |
| Kompatibilitätscode | ICT |
| Leistung P | 15750 |
| Lokale Signalisierung | Aktionsanzeige |
| Marktsegment | Gebäude Kleingewerbe |
| Max Glühlampenlast | 15750 |
| Max Leistung | 2,1 W bei 400 V AC |
| Max Leuchtstofflampenlast | 7200 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 11400 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 7200 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Tag-/Nachtfunktion | Nein |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Normen | IEC / EN 61095 |
| Pole | 4P |
| Produkt- oder Komponententyp | Schütz |
| Produktsortiment | Acti9 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schieber für Handschaltung | Nein |
| Schließer | 4 |
| Schutzart (IP) | IP20 |
| Spannung | 400 |
| Spannungsart | AC |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart der Betätigungsspannung | AC |
| Steuerungstyp | Fernsteuerung |
| Strom I | 40 |
| TE | 3 |
| Tiefe | 60 |
| Typ des Steuersignals | Gewartet |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verschmutzungsgrad | 2 |
| Zusammensetzung des Polkontakts | 4 S |
| Zusatzeinrichtungen möglich | Ja |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
