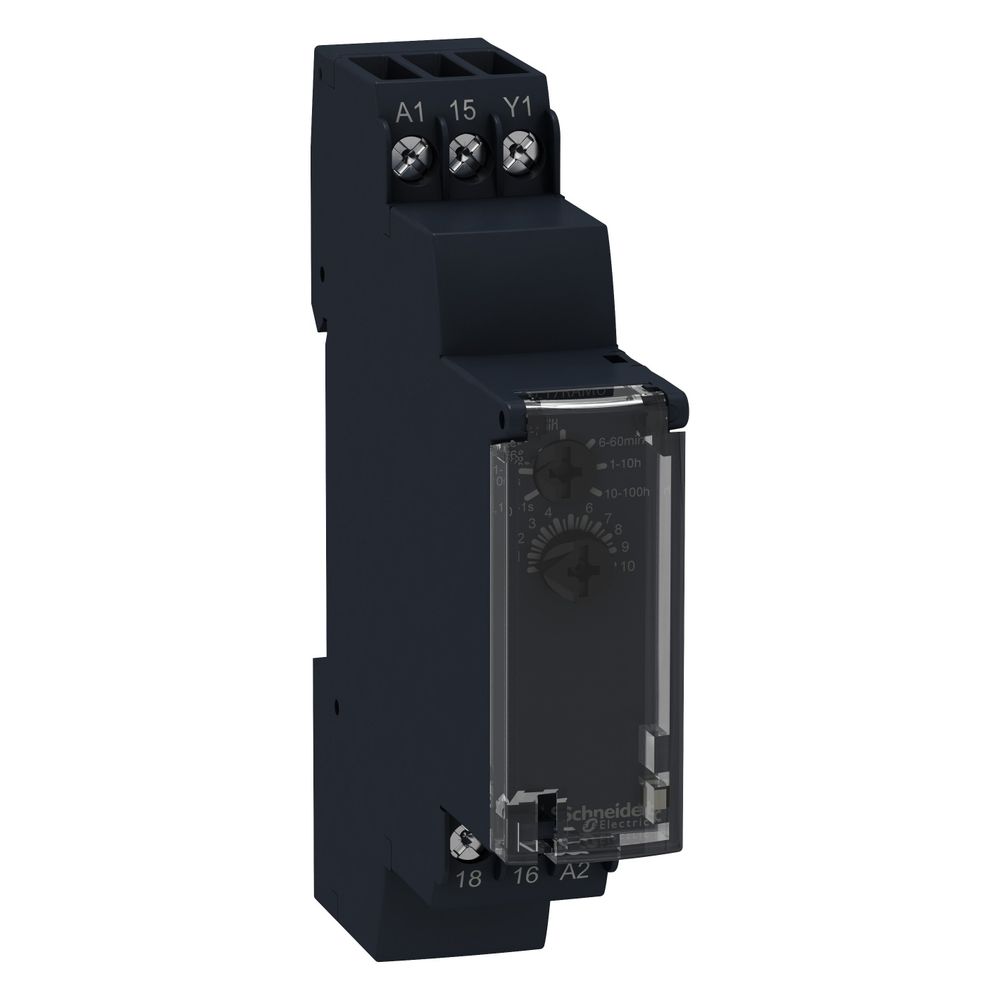

Schneider Electric Modulares Zeitrelais Harmony RE17RAMU, 17,5x90x72mm, 24V AC/DC, 1 Wechslerkontakt
Das modulare Zeitrelais aus der Baureihe Harmony von Schneider Electric dient der präzisen Steuerung in Automatisierungsanwendungen. Es unterstützt die Funktionen Ansprechverzögerung sowie Ansprechverzögerung mit Summierung und deckt einen Zeitbereich von 0,1 Sekunden bis 100 Stunden ab. Das Gerät ist für die Montage auf 35 mm DIN-Schienen konzipiert und eignet sich für den Einsatz in Maschinen, Gebäuden sowie HLK-Systemen.
Funktionsweise und Bedienung
Die Konfiguration der Zeitverzögerung erfolgt über ein frontseitiges Bedienelement, das durch eine Klarsichtabdeckung vor unbeabsichtigten Veränderungen geschützt werden kann. Der Status des Relais wird über eine LED-Anzeige signalisiert, die den Betriebszustand visualisiert. Der elektrische Anschluss erfolgt über Schraubklemmen. Das Gehäuse aus Polykarbonat ist kompakt mit einer Baubreite von 17,5 mm ausgeführt.
Technische Daten
- Funktionen: Ansprechverzögerung (A, At)
- Zeitbereich: 0,1 s - 100 h
- Ausgang: 1 Wechslerkontakt
- Nennstrom: 8 A
- Bemessungssteuerspeisespannung: 24 V DC / 24 - 240 V AC
- Maximale Schaltspannung: 250 V AC
- Schutzart: IP40 (Gehäuse), IP50 (Frontplatte)
- Umgebungstemperatur: -20 bis 60 °C
- Breite: 17,5 mm
- Montage: 35 mm DIN-Schiene
Das Zeitrelais überzeugt durch Zuverlässigkeit bei der Steuerung von Automatisierungsprozessen. Mit einem Nennstrom von 8 A und einer präzisen Zeitverzögerungseinstellung ist es für anspruchsvolle Umgebungen ausgelegt. Die Unterstützung von Spannungen zwischen 24 V DC und 24 - 240 V AC sowie die robuste Bauweise gewährleisten einen sicheren Betrieb in vielfältigen Einsatzbereichen.
Technische Daten
| Hersteller | Schneider Electric |
| Anzahl der Funktionen | 2 |
| Art und Zusammensetzung der Kontakte | 1 Wechslerkontakt |
| Artikelnummer | SE-RE17RAMU |
| Aufsteckbar auf Schütz | Nein |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgänge, umschaltbar verzögert/unverzögert | Nein |
| Auslösung der Eingangsspannung | 10 |
| Ausschaltvermögen | 2000 |
| Baureihe | Harmony Zeitrelais |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschriftung | CE |
| Betriebsfrequenz | 10 |
| Breite | 17,5 |
| Diskreter Ausgangstyp | Relais |
| EAN-13 | 3606480552670 |
| Einschaltverzögerung | 100 |
| Fernbedienung möglich | Nein |
| Funktion ansprechverzögert | Ja |
| Funktion ausschaltwischend | Nein |
| Funktion blinkend mit Impuls beginnend, Festzeit | Nein |
| Funktion blinkend mit Pause beginnend, Festzeit | Nein |
| Funktion einschaltwischend | Nein |
| Funktion Impulsformend | Nein |
| Funktion rückfallverzögert | Nein |
| Funktion Stern/Dreieck | Nein |
| Funktion taktend mit Impuls beginnend, variabel | Nein |
| Funktion taktend mit Pause beginnend, variabel | Nein |
| Funktionalität | Ansprechverzögerung |
| Geeignet als Fernbedienung | Nein |
| Geeignet für Frontmontage | Ja |
| Geeignet für Hutschienenmontage | Ja |
| Gehäusematerial | Polykarbonat |
| Gewicht | 0,1 kg |
| Höhe | 90 |
| Kompatibilitätscode | RE17 |
| Kontaktmaterial | Cadmiumfrei |
| Lastfaktor | 100 |
| Leistungsaufnahme in VA | 0…32 VA bei 240 V AC |
| Max Leistungsaufnahme in W | 0,6 W bei 24 V DC |
| Maximale Schaltspannung | 250 V AC |
| maximaler Schaltstrom | 8 A AC / DC |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Min Schaltstrom | 10 mA bei 5 V DC |
| Mit Halbleiterausgang | Nein |
| Nennausgangsstrom | 8 |
| Nennstrom | 8 |
| Produkt- oder Komponententyp | Modulares Zeitrelais |
| Produktgewicht | 0,07 |
| Produktzertifizierungen | CSA cULus GL |
| Schließer | 0 |
| Schließer, verzögert | 0 |
| Schutzart (IP) | IP20 |
| Spannungsart zur Betätigung | AC / DC |
| Spannungsbereich | 0,85 - 1,1 Us |
| Spannungsdrift | ± 0,2 % / V |
| Steuerungstyp | Ohne Prüftaster |
| Störfestigkeit gegen Unterbrechungen | 20 |
| Temperaturabweichung | ± 0,05 % / °C |
| Tiefe | 72 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -30…60 |
| Versorgungsfrequenz | 50 - 60 Hz + / -5 |
| Wechsler | 1 |
| Wechsler, verzögert | 1 |
| Zeitbereich | 0,1 |
| Zeitverzögerungsfunktion | Einschaltverzögerung |
| Zeitverzögerungstyp | A, At |
| Öffner | 0 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 33842582 |
