Beschreibung

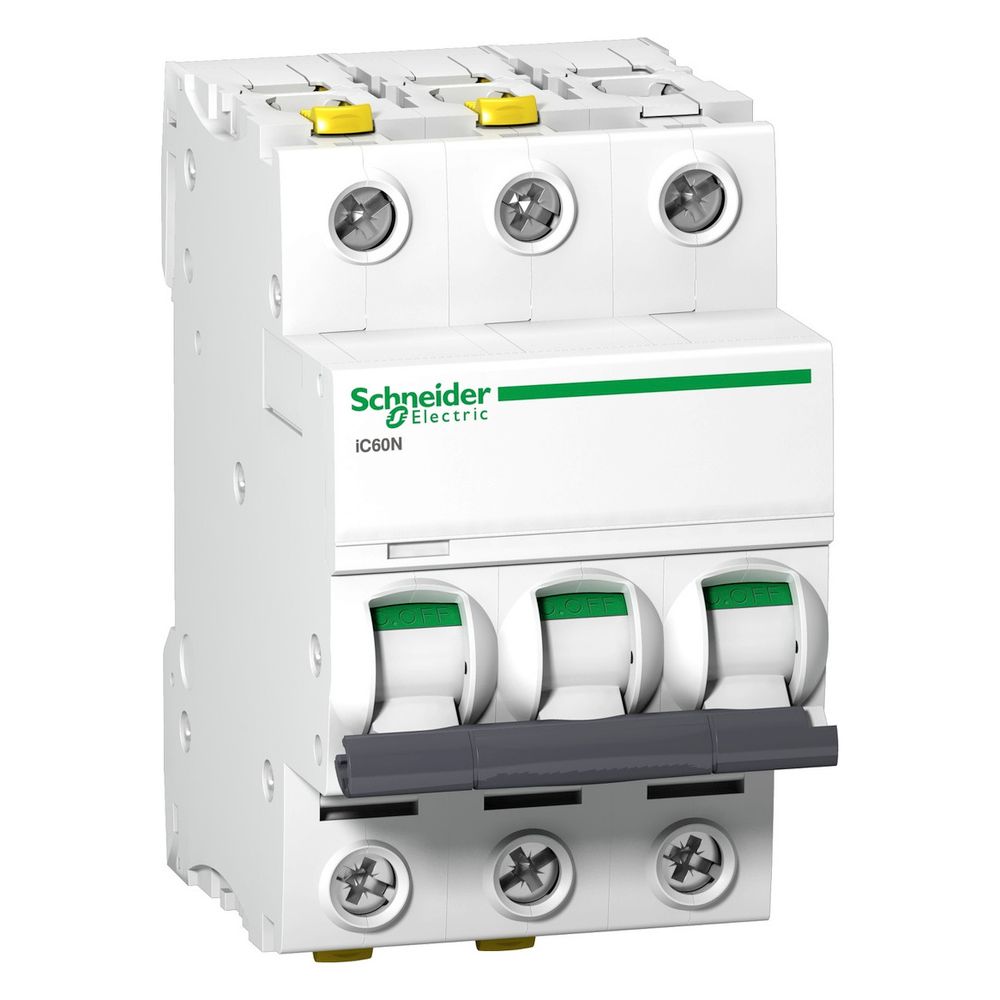

Schneider Electric Leitungsschutzschalter Acti9 iC60N, 16A, 3-polig, C, 400V
Der dreipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der Absicherung von Stromkreisen in Verteilungen. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 16 A schützt das thermomagnetische Gerät elektrische Anlagen vor Überlast und Kurzschluss. Dank der kompakten Bauweise mit drei Teilungseinheiten lässt sich der Schalter flexibel auf einer 35 mm DIN-Schiene montieren.
Funktionsweise und Sicherheit
Das Gerät kombiniert Schutzfunktionen mit hoher Anwenderfreundlichkeit. Die integrierte VisiSafe-Anzeige signalisiert die tatsächliche Schaltstellung, während die VisiTrip-Funktion eine schnelle Identifikation von Fehlerauslösungen ermöglicht, was die Reparaturzeiten verkürzt. Für erweiterte Anforderungen ist das System für den Anbau von Zusatzeinrichtungen, wie beispielsweise zur Fernüberwachung oder für Fehlerstrom-Schutzblöcke, ausgelegt.
Montage und Anschluss
Die Installation erfolgt werkzeuglos über ein frontseitig betätigbares Befestigungselement auf der Hutschiene. Die Anschlussklemmen sind als Doppelklemmen ausgeführt, die sowohl den Anschluss von Leitern als auch von Phasenschienen ermöglichen. Dies erlaubt eine einfache Integration in Verteilungen und ermöglicht bei Bedarf die Entnahme einzelner Geräte aus einem querverschienten Verbund.
Der Leitungsschutzschalter überzeugt durch eine mechanische Lebensdauer von 20.000 Zyklen. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bei 400 V und einer Bemessungsisolationsspannung von 500 V erfüllt das Gerät hohe Sicherheitsstandards für den gewerblichen Einsatz. Die Umgebungstemperatur für den Betrieb liegt in einem Bereich von -35 bis 70 °C.
Technische Daten
- Bemessungsstrom: 16 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen (Icn): 6 kA
- Breite in Teilungseinheiten: 3
- Montageart: 35 mm DIN-Schiene
- Schutzart: IP20
- Mechanische Lebensdauer: 20000 Zyklen
- Anschlussquerschnitt: 1 - 25 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [In] Bemessungsstrom | 16 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-A9F04316 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3606480440663 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,362 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 8 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 3 |
| Produktgewicht | 0,375 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 - 70 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
