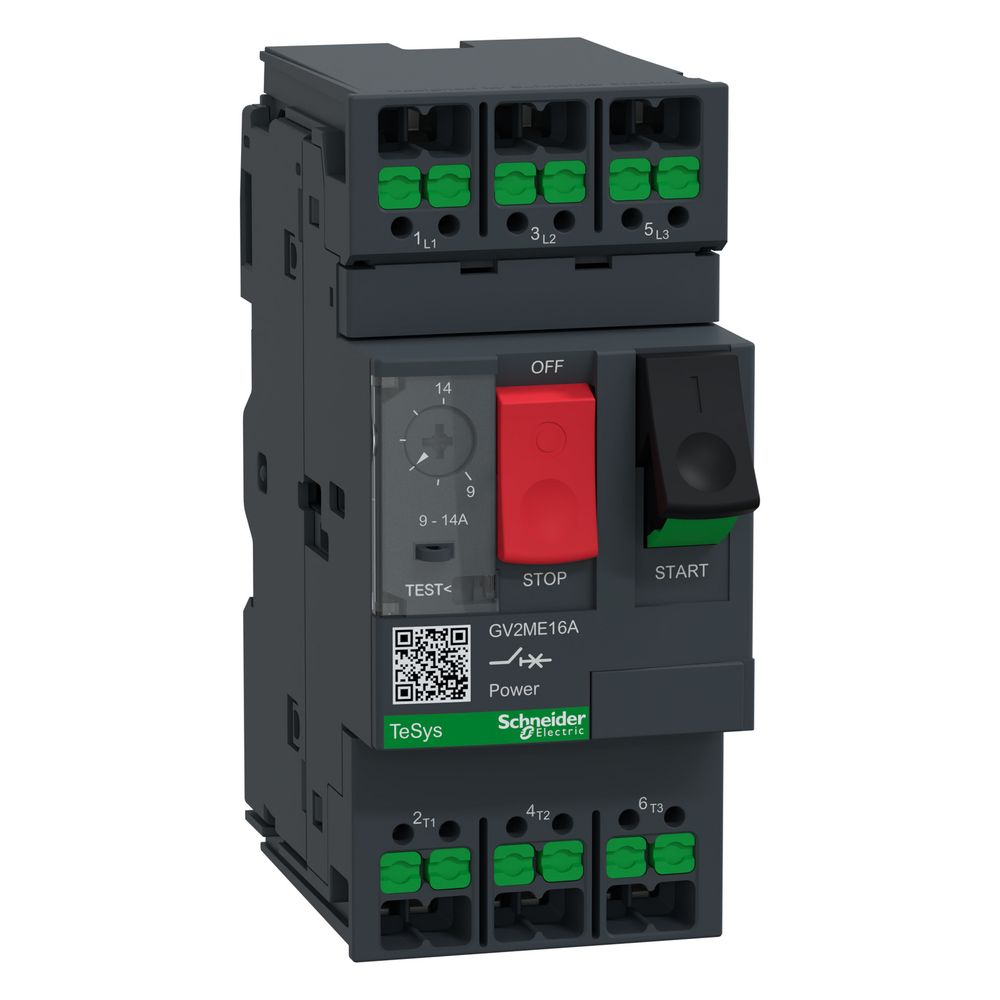

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME16A, 9-14A, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric ist ein kompaktes Komplettgerät für den zuverlässigen Schutz von Motoren. Mit einer thermomagnetischen Auslösetechnik und einem einstellbaren Überlastbereich von 9 bis 14 A bietet das 3-polige Gerät eine präzise Absicherung in einem Spannungsbereich von 230 bis 690 V AC. Die Bedienung erfolgt komfortabel über eine integrierte Drucktasterbetätigung.

Funktionsweise und Montage

Das Gerät ist für den Einsatz in AC-Netzwerken konzipiert und zeichnet sich durch eine hohe mechanische sowie elektrische Lebensdauer von 100.000 Zyklen aus. Dank der Phasenausfall-Empfindlichkeit wird ein umfassender Schutz des Motors sichergestellt. Die Montage erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte direkt auf einer Montageplatte. Die SnapIN-Anschlussklemmen ermöglichen eine effiziente und sichere Verdrahtung mit starren oder flexiblen Leitern.

Dieser Motorschutzschalter überzeugt durch seine robuste Bauweise und eine hohe Kurzschlussfestigkeit von 15 kA bei 400 V. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einer kompakten Baubreite von 45 mm eignet sich das Gerät ideal für anspruchsvolle industrielle Anwendungen. Die thermomagnetische Auslösung reagiert präzise auf Überlast und Kurzschluss, wodurch die Betriebssicherheit der angeschlossenen Motoren nachhaltig unterstützt wird.

Technische Daten

• Einstellbereich Überlastauslöser: 9 - 14 A
• Bemessungsdauerstrom: 14 A
• Bemessungsbetriebsleistung (400 V): 5,5 kW
• Bemessungsbetriebsspannung: 230 - 690 V
• Kurzschlussausschaltvermögen (400 V): 15 kA
• Polzahl: 3
• Auslösetechnik: Thermomagnetisch
• Breite: 45 mm
• Höhe: 101 mm
• Tiefe: 78,5 mm
• Schutzart: IP20
