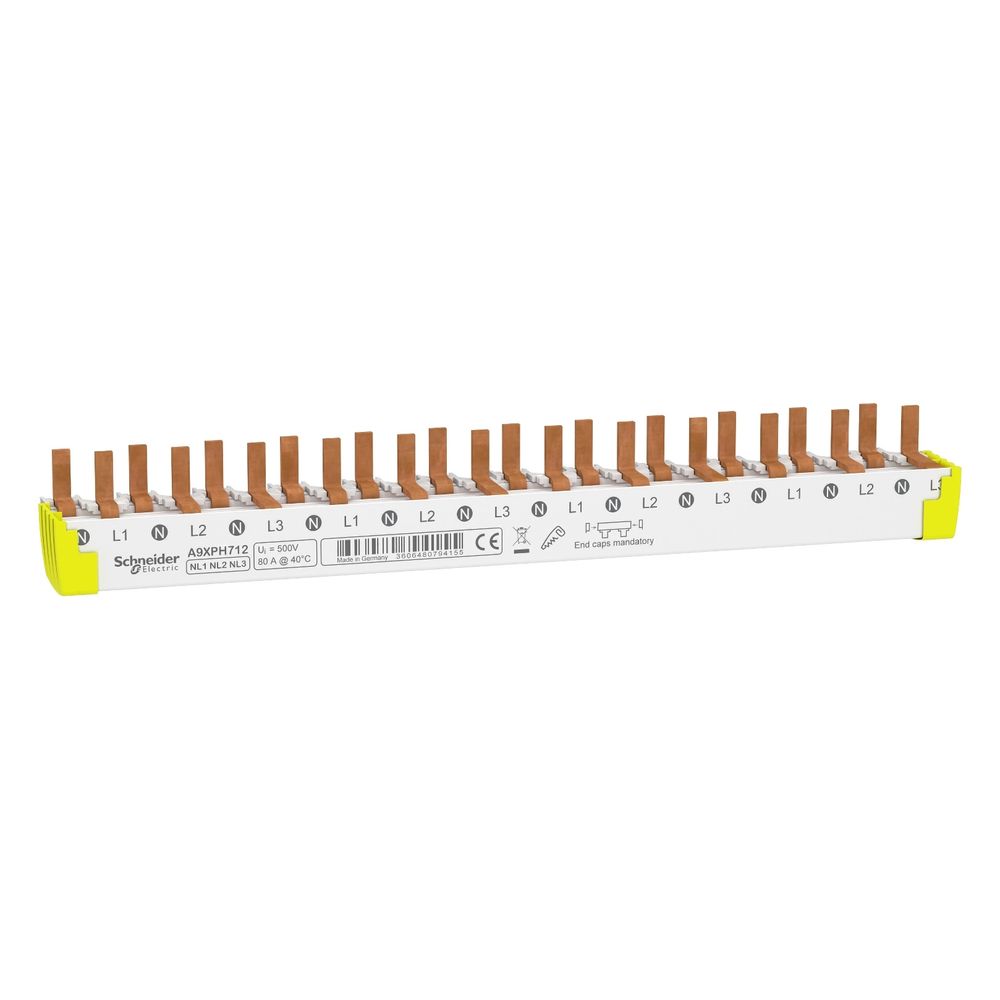

Schneider Electric Kammschiene Acti9 A9XPH712, 12TE 3P+N 80A, 216mm, Weiß
Diese 4-polige Phasenschiene aus der Acti9-Serie ermöglicht eine effiziente Energieverteilung in der Elektroinstallation. Die isolierte Kammschiene ist für einen Bemessungsdauerstrom von 80 A ausgelegt und eignet sich für den Einsatz mit FI/LS-Schaltern.
Flexibilität bei der Montage
Die Phasenschiene ist für eine einfache Anpassung an die Anforderungen vor Ort konzipiert. Sie verfügt über eine Länge von 216 mm bei 12 Teilungseinheiten und lässt sich individuell zuschneiden. Dank der Stift-Anschlusstechnik und der Kompatibilität mit Geräten, die über einen Neutralleiter verfügen, ist eine strukturierte Installation möglich.
Sicherheit und Normkonformität
Das Bauteil ist für eine maximale Bemessungsbetriebsspannung von 400 V ausgelegt und bietet eine Bemessungs-Stoßspannungsfestigkeit von 6 kV. Die Konstruktion entspricht den Normen IEC 61439-1 sowie IEC 60947-7-1 und weist eine Feuerbeständigkeit von 960 °C auf. In Verbindung mit Endstücken und Zinkenabdeckungen wird die Schutzart IP20 erreicht.
Die robuste Ausführung mit einem Querschnitt von 16 mm² sorgt für eine zuverlässige Stromführung. Mit einer Bemessungs-Isolationsspannung von 500 V und der Eignung für die Produktfamilien Acti9 und Resi9 bietet diese Phasenschiene eine professionelle Lösung für die moderne Haustechnik. Die Ablängbarkeit und die klare Polkonfiguration unterstützen eine normgerechte Installation.
Technische Daten
- Bemessungsdauerstrom Iu: 80 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Bemessungs-Isolationsspannung Ui: 500 V
- Anzahl der Phasen: 3
- Polzahl: 4
- Breite in Teilungseinheiten: 12
- Querschnitt: 16 mm²
- Länge: 216 mm
- Schutzart: IP20
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 24 |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Abstand zwischen den Polen | 18 |
| Anschlusstyp | Zinke |
| Anzahl der Phasen | 3 |
| Anzahl der Wege | 12-polig N + L |
| Artikelnummer | SE-A9XPH712 |
| Ausführung des elektrischen Anschlusses | Stift |
| Baureihe | Acti9 |
| Bemessungsdauerstrom Iu | 80 |
| Beschreibung der Leitungen | 3L + N |
| Beschriftung | N L1 N L2 N L3 |
| Breite | 220 |
| Breite in Teilungseinheiten | 12 |
| EAN-13 | 3606480794155 |
| Farbe | weiß |
| für Anzahl Geräte | 4 |
| Geeignet für Anzahl Geräte | 4 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Ja |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,155 kg |
| Höhe | 30 |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 216 |
| Länge in 18-mm-Modulen | 12 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polzahl | 4 |
| Produkt- oder Komponententyp | Kammschiene |
| Querschnitt | 16 |
| TE | 12 |
| Teilungsmaß | 9 |
| Tiefe | 30 |
| Verteilertyp | N L1 N L2 N L3 |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
