Beschreibung

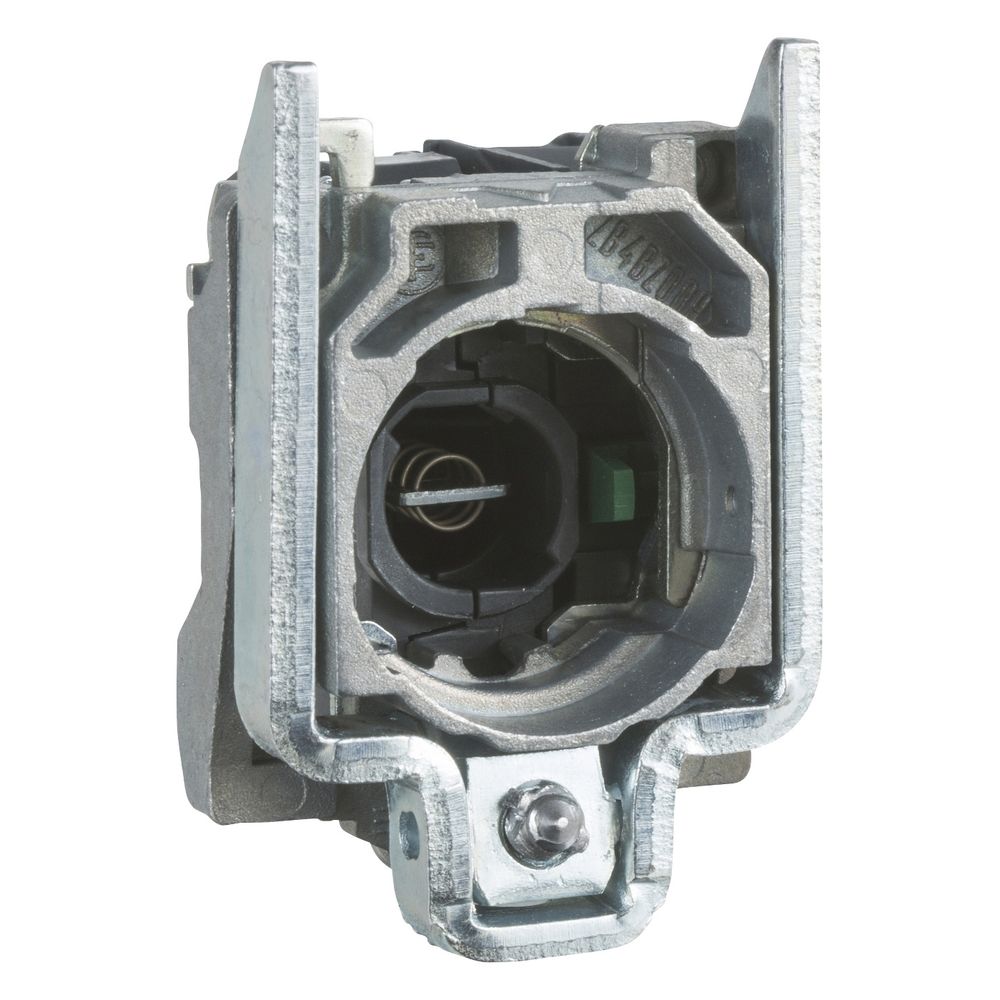

Schneider Electric Hilfsschalterblock Harmony XB4, 1 Schließer, Schraubanschluss, Zamak, ZB4BW061
Der Hilfsschalterblock aus der Baureihe Harmony XB4 ist für industrielle Befehls- und Meldegeräte mit einem Durchmesser von 22 mm konzipiert. Die Komponente ermöglicht eine zuverlässige Frontbefestigung und ist mit einem Schließer ausgestattet. Das Modul ist für den Betrieb mit Leuchtmitteln der Fassung BA 9s ausgelegt, wobei die Lieferung ohne Leuchtmittel erfolgt.
Robuste Kontakttechnik
Die Kontaktbaugruppe besteht aus einer Silberlegierung und wird über Schraubklemmen angeschlossen. Die Konstruktion zeichnet sich durch eine hohe mechanische Lebensdauer von 5.000.000 Zyklen sowie eine hohe Stoß- und Vibrationsfestigkeit aus. Der Haltekragen besteht aus Zamak, was die Stabilität in anspruchsvollen Umgebungen unterstützt. Der Betrieb ist in einem Temperaturbereich von -40 bis 70 °C möglich.
Installation und elektrische Auslegung
Die Montage erfolgt über eine Frontbefestigung, wobei die Schraubklemmen mit verschiedenen Schraubendrehertypen kompatibel sind. Das Gerät ist für eine Bemessungs-Isolationsspannung von 600 V ausgelegt und entspricht gängigen industriellen Standards. Die direkte Versorgung des Leuchtmittels ohne Vorwiderstand ermöglicht eine einfache Integration in bestehende Beleuchtungskonzepte.
Dieser Hilfsschalterblock bietet eine langlebige Lösung für industrielle Steuerungsaufgaben. Mit einer mechanischen Lebensdauer von 5.000.000 Zyklen und einer konventionellen thermischen Strombelastbarkeit von 10 A eignet sich das Bauteil für den dauerhaften Einsatz. Die robuste Bauweise und die flexible Anschlussmöglichkeit unterstützen eine effiziente Montage und einen zuverlässigen Betrieb.
Technische Daten
- Baureihe: Harmony XB4
- Kontaktart: 1 Schließer
- Anschlussart: Schraubanschluss
- Fassung: BA 9s
- Mechanische Lebensdauer: 5.000.000 Zyklen
- Bemessungs-Isolationsspannung: 600 V
- Konventioneller thermischer Strom: 10 A
- Umgebungstemperatur: -40 bis 70 °C
- Material Haltekragen: Zamak
- Gewicht: 0,063 kg
Technische Daten
| Hersteller | Schneider Electric |
| [UH,nom] Bemessungs-Betriebsspannung | <= 250 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Art und Zusammensetzung der Kontakte | 1 Schließer |
| Artikelnummer | SE-ZB4BW061 |
| Baureihe | Harmony XB4 |
| Befestigungsart | Frontbefestigung |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| CAD-Gesamtbreite | 30 |
| CAD-Gesamthöhe | 47 |
| CAD-Gesamttiefe | 37 |
| EAN-13 | 3389110891126 |
| Farbe des Leuchtmittels | sonstige |
| Fassung | BA9 |
| Gewicht | 0,1 kg |
| Haltekragenmaterial | Zamak |
| Klemmenbeschreibung ISO Nr 1 | (13-14)S |
| Lampenfassung | BA 9 |
| Leuchtmittel | Glühlampe |
| Lichtquelle | Ohne Leuchtmittel |
| Mechanische Lebensdauer | 5000000 Zyklen |
| Mit integriertem Vorwiderstand | Nein |
| Mit integrierter Diode | Nein |
| Mit Leuchtmittel | Nein |
| Positive Öffnung | Ohne |
| Produktgewicht | 0,063 |
| Signaltyp | Dauerlicht |
| Spannung AC 50Hz | 0 |
| Spannung AC 60Hz | 0 |
| Spannungsart zur Betätigung | AC |
| Trafo integriert | Nein |
| Typ des Frontelements | Standard |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verkauf je unteilbare Menge | 1 |
| Versorgung des Leuchtmittels | Direkt <2,4 |
| Verwendung der Kontakte | Standard |
| WEEE-Nr. | 33842582 |
