Beschreibung

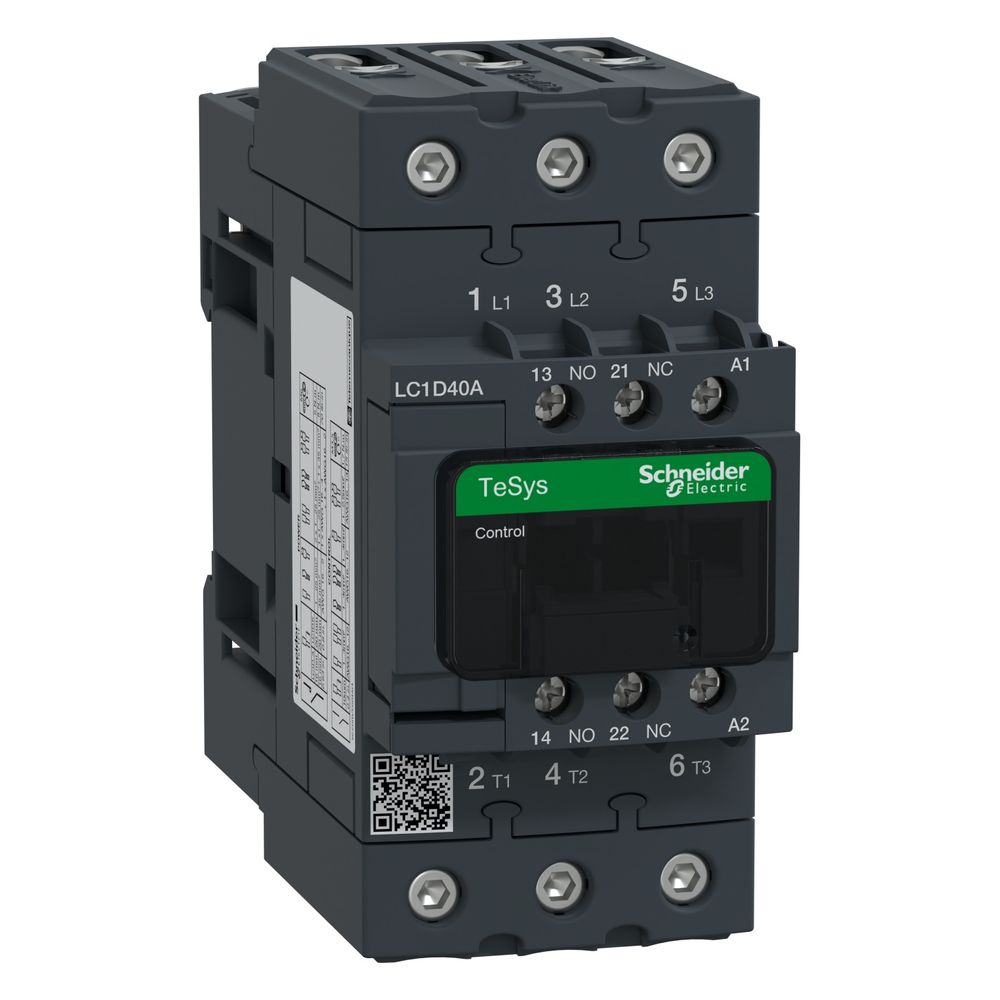

Schneider Electric Schütz TeSys Deca LC1D40AP7, 40A 18,5kW 230V, Schraubanschluss
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für industrielle Anwendungen sowie HLK-Systeme konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 40 A eignet sich das Gerät für die Motorsteuerung und den Betrieb ohmscher Lasten. Die Betätigung erfolgt über eine Steuerspannung von 230 V bei 50/60 Hz.
Robuste Konstruktion und Anschluss
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 6 Millionen Schaltspielen aus und ist für den Einsatz in Umgebungen mit einem Verschmutzungsgrad von 3 ausgelegt. Der Hauptstromkreis ist mit EverLink-Schraubsteckverbindern ausgestattet, die eine flexible Kontaktierung ermöglichen. Zur Integration in Steuerungssysteme stehen zwei Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner zur Verfügung.
Sicherheit und Montage
Das Gerät erfüllt internationale Standards wie IEC 60947-4-1 und IEC 60335-2-40. Die Schutzart IP20 an der Vorderseite sowie die Feuerbeständigkeit von 850 Grad Celsius unterstreichen die Eignung für den professionellen Schaltschrankbau. Die Montage erfolgt flexibel auf einer Schiene oder Platte.
Dieses Leistungsschütz bietet eine hohe Betriebssicherheit für industrielle Prozesse. Mit einer Bemessungsleistung von 18,5 kW bei 400 V und einer robusten 3-poligen Auslegung ist es für den dauerhaften Einsatz in der Motorsteuerung optimiert. Die integrierten Hilfskontakte (1 S + 1 Ö) und die zuverlässige 230 V AC-Spulentechnologie ermöglichen eine einfache Integration in bestehende Automatisierungsumgebungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 40 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
- Steuerspannung: 230 V AC (50/60 Hz)
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart Hauptstromkreis: Schraubanschluss (EverLink)
- Mechanische Lebensdauer: 6 Mcycles
- Schutzart: IP20
- Abmessungen (H x B x T): 122 mm x 55 mm x 120 mm
- Gewicht: 0,85 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D40AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 9 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 20 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 55 |
| EAN-13 | 3389119408400 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,948 kg |
| Höhe | 122 |
| Ie bei AC-3, 400V | 40 |
| Ie bie AC-4, 400V | 20 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 6 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 9 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,85 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 120 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 4…5 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
