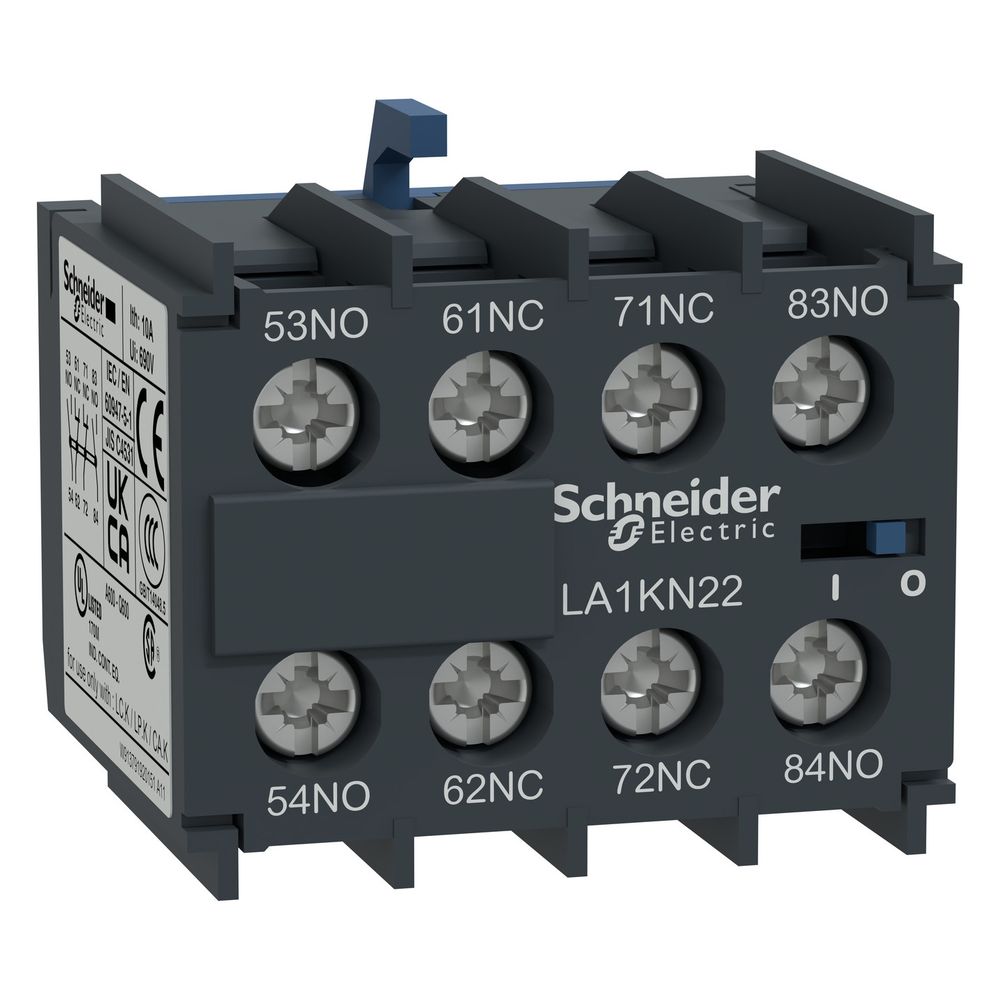

Schneider Electric Hilfsschalterblock TeSys LA1KN22, 2S+2Ö, 30x38x35mm

Dieser Hilfsschalterblock aus der Baureihe TeSys dient der Erweiterung von Steuerstromkreisen. Er ist für die frontseitige Montage an Schützen der Serie LC1K sowie an Steuerrelais konzipiert und ermöglicht eine zuverlässige Signalübertragung.

Funktion und Montage

Der Hilfsschalterblock verfügt über zwei Schließer und zwei Öffner, die unverzögert schalten. Die Montage erfolgt durch einfaches Aufstecken auf die Frontseite des kompatiblen Schützes. Der elektrische Anschluss wird über Schraubklemmen realisiert, die eine sichere Kontaktierung von flexiblen und festen Leitern ermöglichen. Mit einer Schutzart von IP20 ist das Bauteil für den Einsatz unter normalen Umgebungsbedingungen ausgelegt.

Technische Spezifikationen

Das Modul ist für eine Bemessungsbetriebsspannung von bis zu 690 V AC ausgelegt. Die Komponente erfüllt internationale Normen und ist für den Betrieb in einem Temperaturbereich von -25 bis 50 °C geeignet. Durch die kompakte Bauweise integriert sich der Block platzsparend in bestehende Schaltanlagen.

Technische Daten

• Anzahl Schließer: 2
• Anzahl Öffner: 2
• Bemessungsbetriebsspannung: 690 V AC
• Bemessungsbetriebsstrom (AC-15, 230 V): 10 A
• Montageart: Frontseite
• Anschlussart: Schraubanschluss
• Breite: 38 mm
• Höhe: 30 mm
• Tiefe: 35 mm
• Betriebstemperatur: -25 bis 50 °C

Die Kombination aus zwei Schließern und zwei Öffnern sowie die einfache Frontmontage machen diesen Hilfsschalterblock zu einer effizienten Lösung für die Erweiterung von TeSys K-Schützen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Betriebsstrom von 10 A bei 230 V AC bietet das Bauteil die notwendige Leistung für präzise Steuerungsaufgaben.
