Beschreibung

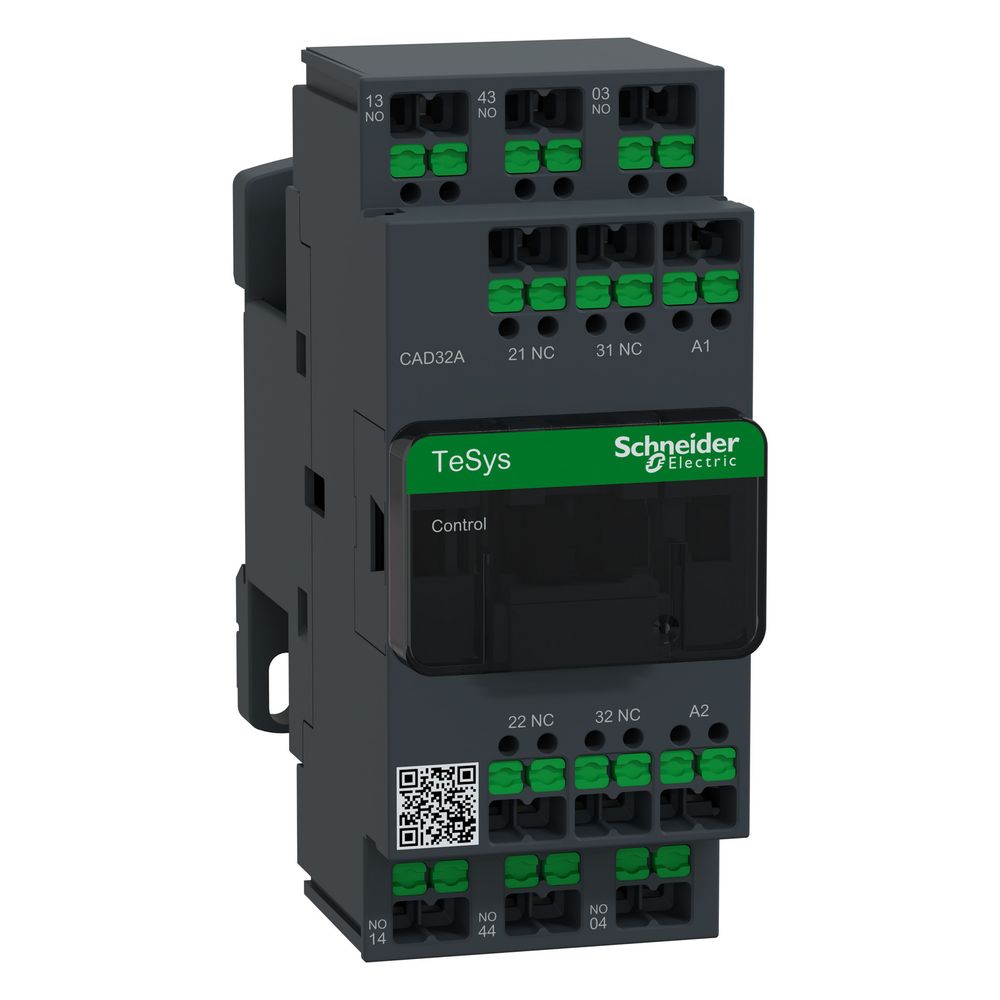

Schneider Electric Steuerrelais TeSys CAD32AP7, 10A, 230V 50/60Hz, 107x45x84mm
Das TeSys Control Hilfsschütz von Schneider Electric ist für anspruchsvolle Steuerstromkreise konzipiert und bietet eine zuverlässige Schaltlösung mit fünf integrierten Kontakten in der Konfiguration 3 Schließer und 2 Öffner. Ausgestattet mit einer 230 V AC Spule für 50/60 Hz, ermöglicht das Gerät eine hohe Betriebsfrequenz. Die Installation erfolgt effizient über die wartungsfreie SnapIN-Anschlusstechnik, die eine sichere Kontaktierung für flexible und starre Leiter bietet.
Zuverlässigkeit im Betrieb
Das Steuerrelais zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus und ist für den Einsatz in anspruchsvollen Umgebungen ausgelegt. Durch die mechanisch gekoppelten Kontakte sowie Spiegelkontakte eignet sich das Bauteil für sicherheitsrelevante Anwendungen. Die robuste Bauweise gewährleistet eine hohe Schock- und Schwingungsfestigkeit gemäß IEC-Normen, während die Schutzart IP2x an der Vorderseite einen grundlegenden Berührungsschutz sicherstellt.
Technische Daten
- Bemessungsbetriebsstrom: 10 A
- Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
- Bemessungsisolationsspannung: 690 V
- Kontaktkonfiguration: 3 Schließer, 2 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: SnapIN
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 93 mm
- Gewicht: 387 g
Dieses Hilfsschütz überzeugt durch seine Langlebigkeit und die schnelle, werkzeuglose SnapIN-Anschlusstechnik. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einem Bemessungsbetriebsstrom von 10 A ist es für vielseitige Steuerungsaufgaben in industriellen Anlagen optimiert. Die Kombination aus hoher Schaltfrequenz und robuster mechanischer Ausführung macht das Gerät zu einer verlässlichen Komponente für präzise Schaltvorgänge in Steuerstromkreisen.
Technische Daten
| Hersteller | Schneider Electric |
| [Irms] Bemessungseinschaltvermögen | 140 A AC 250 A DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | sonstige |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Artikelnummer | SE-CAD32AP7 |
| Baureihe | TeSys |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 3606487541103 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,407 kg |
| Höhe | 107 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montageart | sonstige |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 387 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC 50 / 60 |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zusammensetzung des Polkontakts | 3 NO + 2 NC |
| WEEE-Nr. | 33842582 |
