Beschreibung

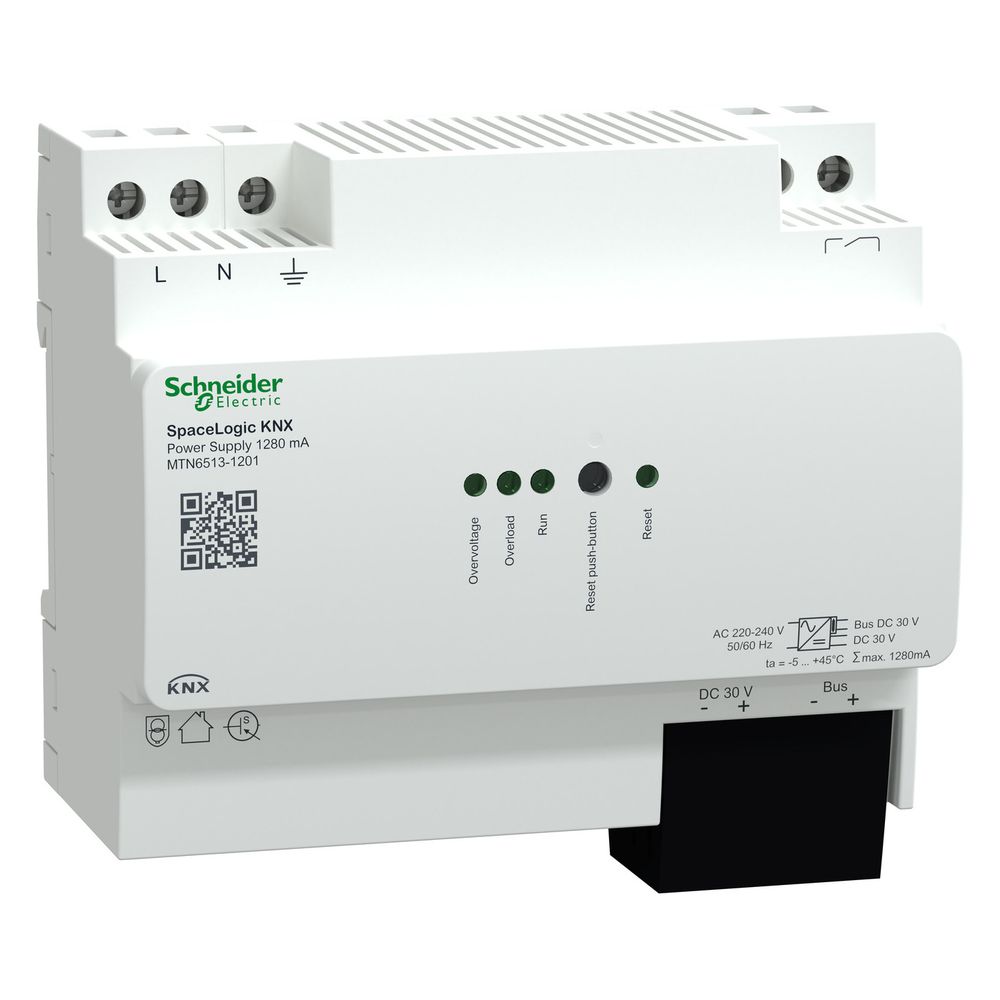

Schneider Electric KNX-Spannungsversorgung SpaceLogic KNX MTN6513-1201, 1280mA, 90x108x65mm, Weiß
Die SpaceLogic KNX Spannungsversorgung von Schneider Electric stellt eine zentrale Energiequelle für KNX-Installationen dar. Mit einem Ausgangsstrom von 1280 mA versorgt das Gerät die KNX-Linie sowie zusätzliche Komponenten mit einer Gleichspannung von 30 V. Das für die DIN-Schienenmontage konzipierte Netzteil zeichnet sich durch hohe Flexibilität und Betriebssicherheit aus.
Funktionsweise und Einsatzbereiche
Das Netzteil erzeugt die Busspannung für eine KNX-Linie und bietet zusätzlich einen DC 30 V Ausgang für weitere Geräte. Zur Erhöhung der Kapazität können zwei identische Spannungsversorgungen parallel geschaltet werden. Eine integrierte Drossel entkoppelt die Busleitung, während ein potentialfreier Meldekontakt die Betriebs- und Diagnoseüberwachung ermöglicht. Das Gerät ist kurzschluss-, überspannungs- und leerlauffest und für den Betrieb in Anlagen mit Notstromversorgung geeignet.
Bedienung und Installation
Die Montage erfolgt auf einer DIN-Schiene (REG) mit einer Breite von 6 Teilungseinheiten. Über eine frontseitige Reset-Taste lässt sich die Stromversorgung abschalten und die angeschlossenen Busgeräte zurücksetzen. Eine LED-Anzeige dient der lokalen Signalisierung des Betriebszustands. Der Anschluss erfolgt über Schraubklemmen, die für Leiterquerschnitte von 0,5 bis 4 mm² ausgelegt sind.
Die Spannungsversorgung bildet das Herzstück einer KNX-Installation und trägt zur effizienten Energiebereitstellung bei. Mit einer Bemessungsspannung von 220 bis 240 V AC und einem maximalen Ausgangsstrom von 1280 mA bietet das System eine stabile Basis für Gebäudeautomationslösungen. Die robuste Bauweise ermöglicht einen zuverlässigen Betrieb in einem Temperaturbereich von -5 bis 45 °C.
Technische Daten
- Max. Ausgangsstrom: 1280 mA
- Ausgangsspannung: 30 V DC
- Bemessungsspannung: 220 bis 240 V AC
- Netzfrequenz: 50 bis 60 Hz
- Leistungsaufnahme: 6,4 W
- Montageart: REG (DIN-Schiene)
- Breite: 6 TE
- Umgebungstemperatur Betrieb: -5 bis 45 °C
Lieferumfang
- 1x Spannungsversorgung
- 1x Busanschlussklemme
- 1x Kabelabdeckung
Technische Daten
| Hersteller | Schneider Electric |
| Andere Bussysteme | ohne |
| Anzahl der integrierten Drosseln | 1 |
| Anzahl der versorgbaren Linien | 1 |
| Anzahl Klemmenaschluss-Module | 256 |
| Artikelnummer | SE-MTN6513-1201 |
| Ausgangsspannung | 30 V DC |
| Baureihe | SpaceLogic KNX |
| Bemessungsspannung | 220…240 V AC 50 - 60 |
| Betriebshöhe | 2.000 |
| Breite | 108 |
| Breite in Teilungseinheiten | 6 |
| Busspannung pufferbar | Nein |
| Bussystem Funkbus | Nein |
| Bussystem KNX | Ja |
| Bussystem KNX-RF (Funk) | Nein |
| Bussystem LON | Nein |
| Bussystem Powernet | Nein |
| Bustyp | KNX |
| EAN-13 | 3606481902818 |
| Farbton | Weiß |
| Geliefertes Zubehör | Netzdrossel |
| Gesamtzahl 18-mm-TE | 6 |
| Gewicht | 0,505 kg |
| Höhe | 90 |
| Leistungsaufnahme | 6,4 |
| Lokale Signalisierung | LED |
| Max Ausgangsstrom | 1280 |
| Max Kurzschlussstrom | 3 |
| Mit LED-Anzeige | Ja |
| Montageart | REG |
| Montagehalterung | DIN-Schiene |
| Produkt- oder Komponententyp | Netzteil |
| Sekundärspannung | 30 |
| TE | 6 |
| Tiefe | 65 |
| Topologie | TP256 |
| Typ der Stromversorgung | SELV |
| Umgebungstemperatur bei Betrieb | -5…45 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| WEEE-Nr. | 33842582 |
