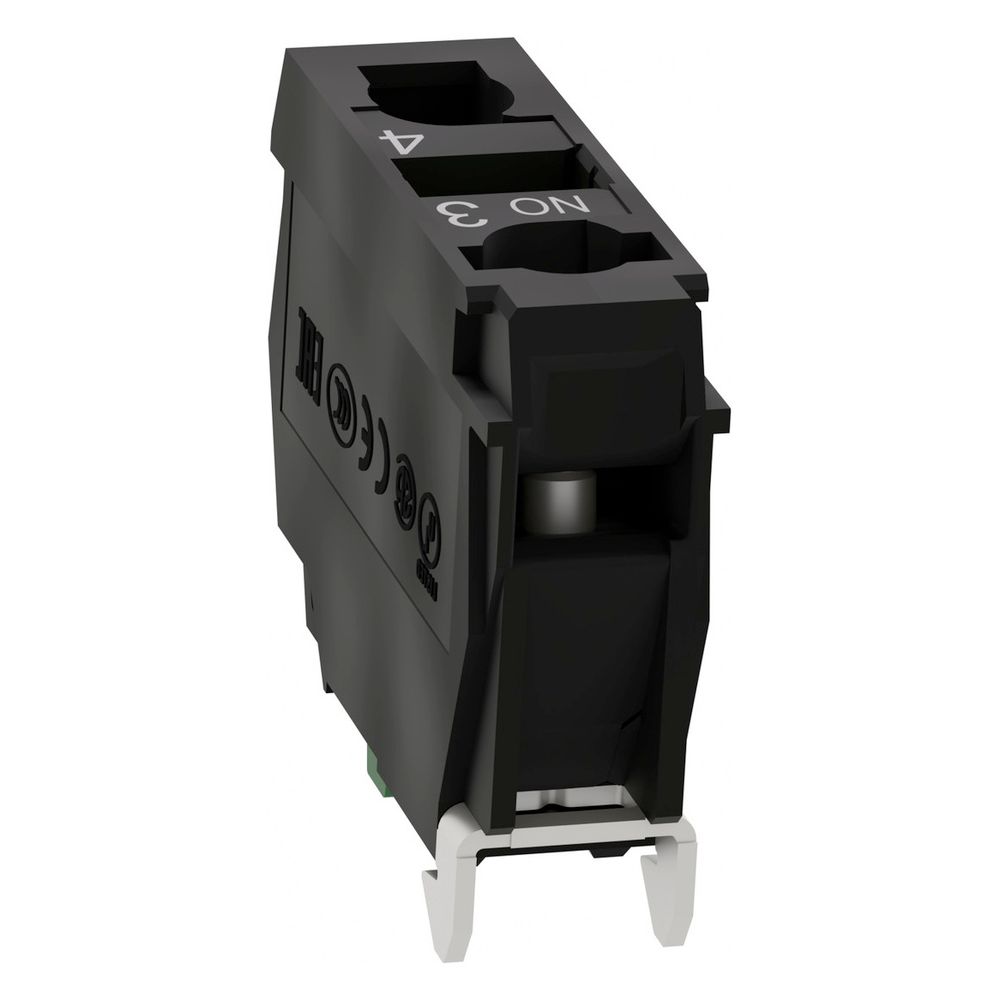

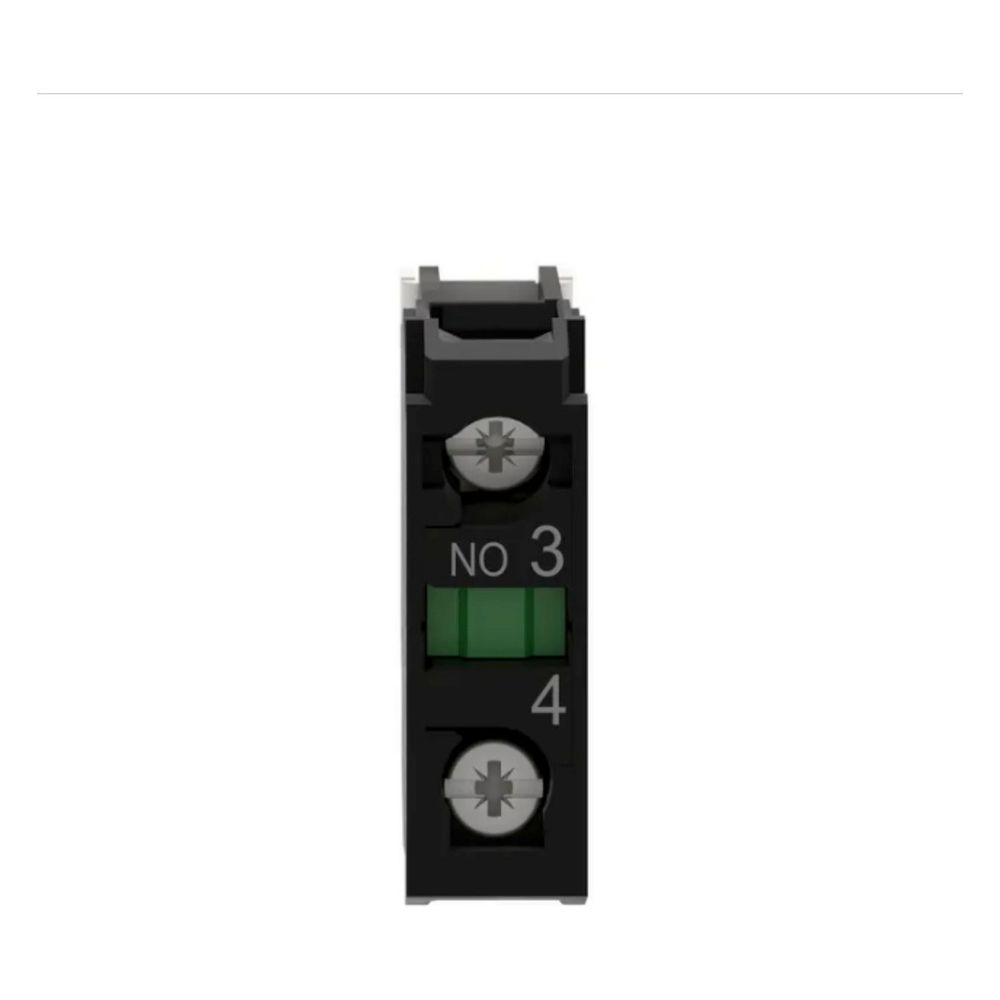

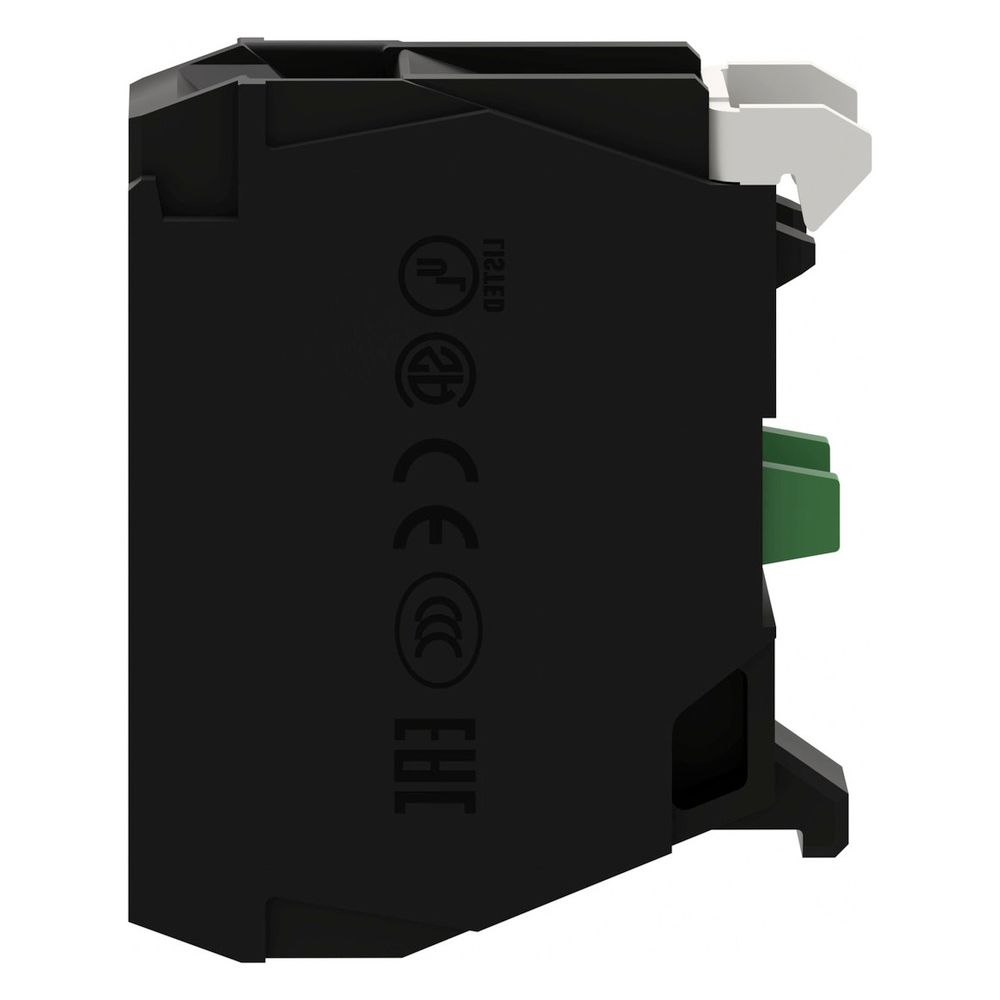

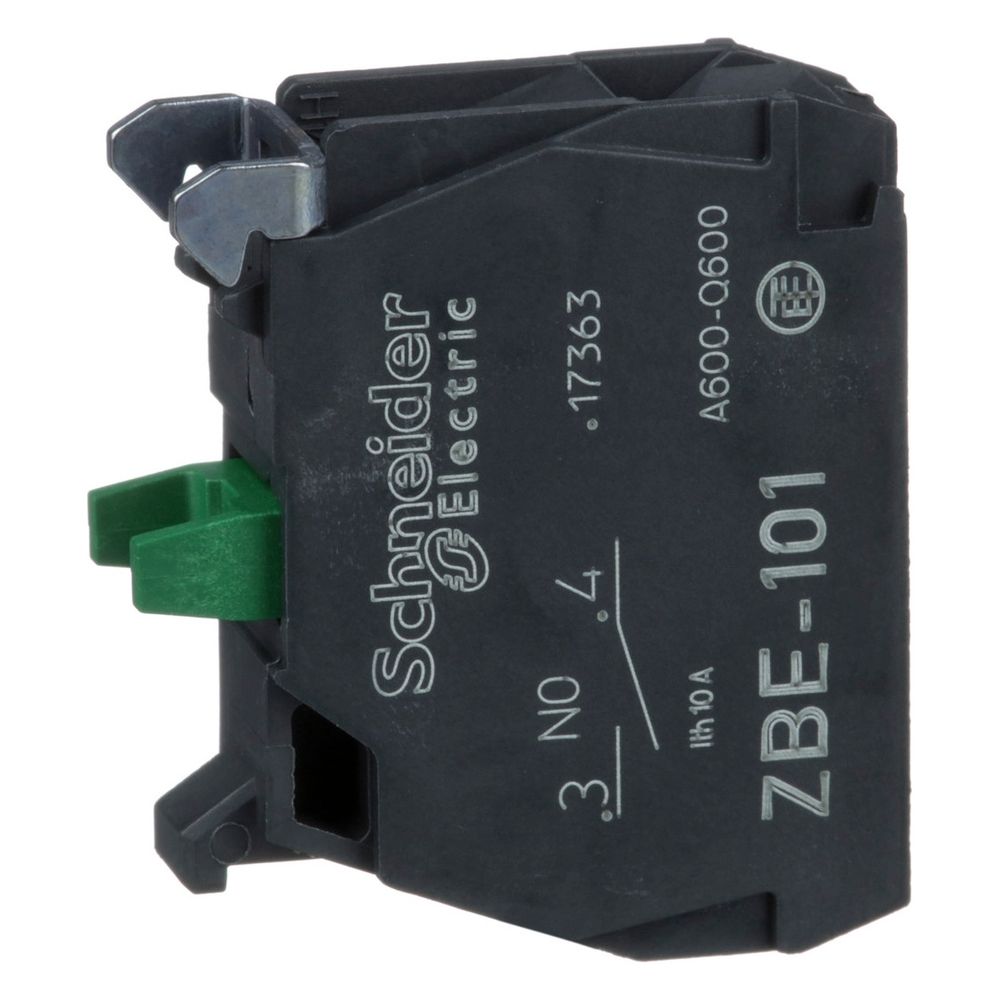

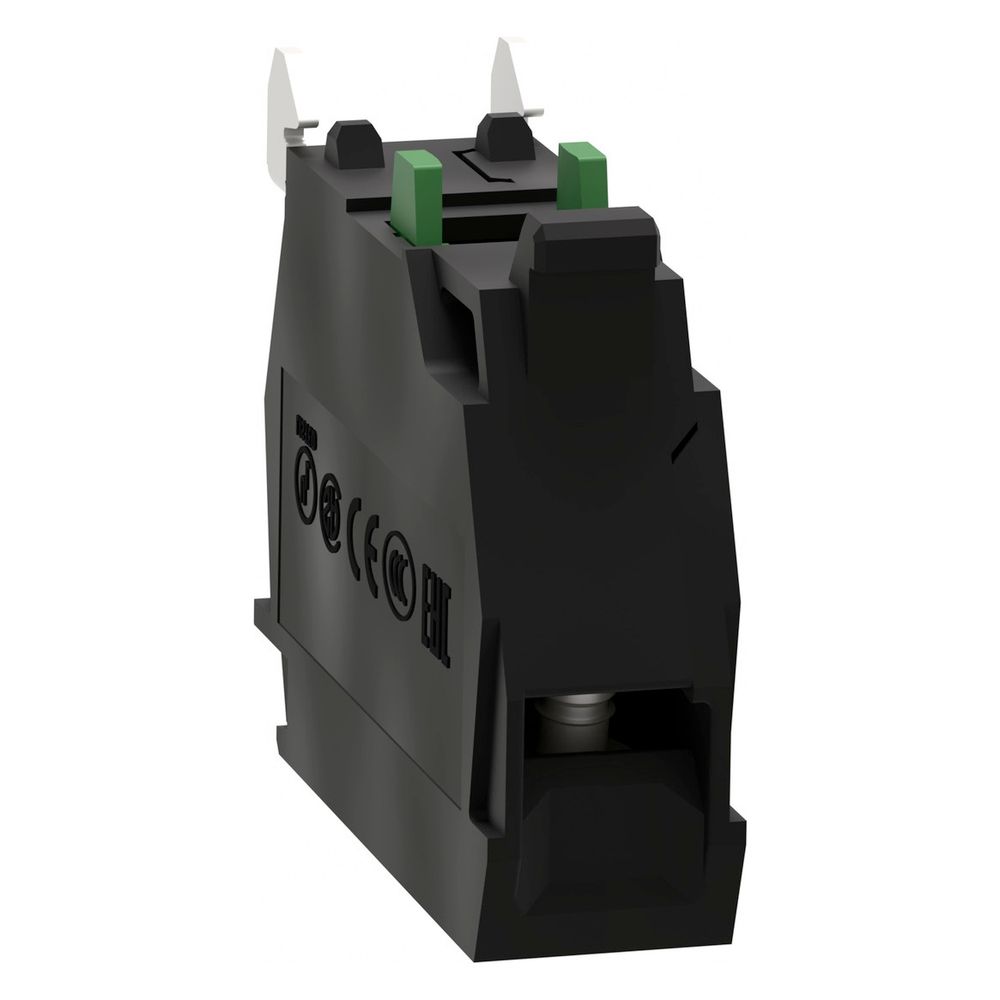

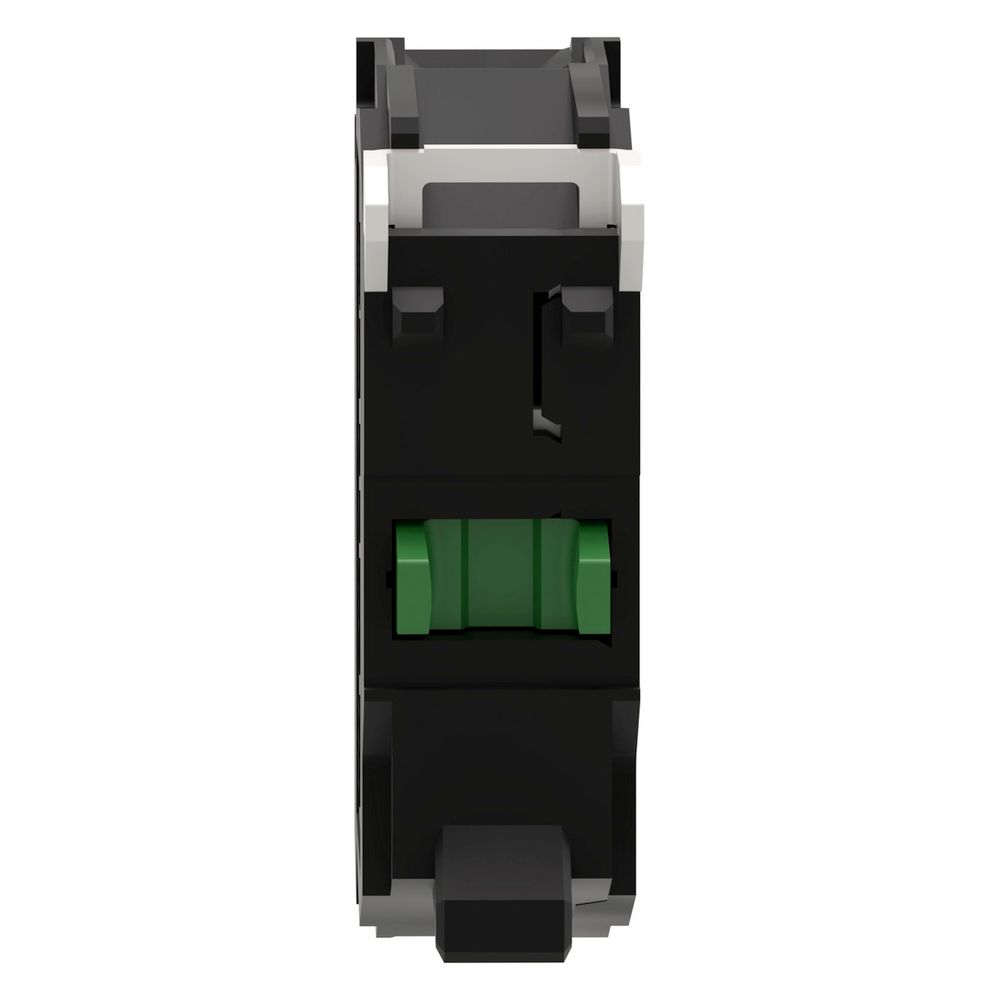

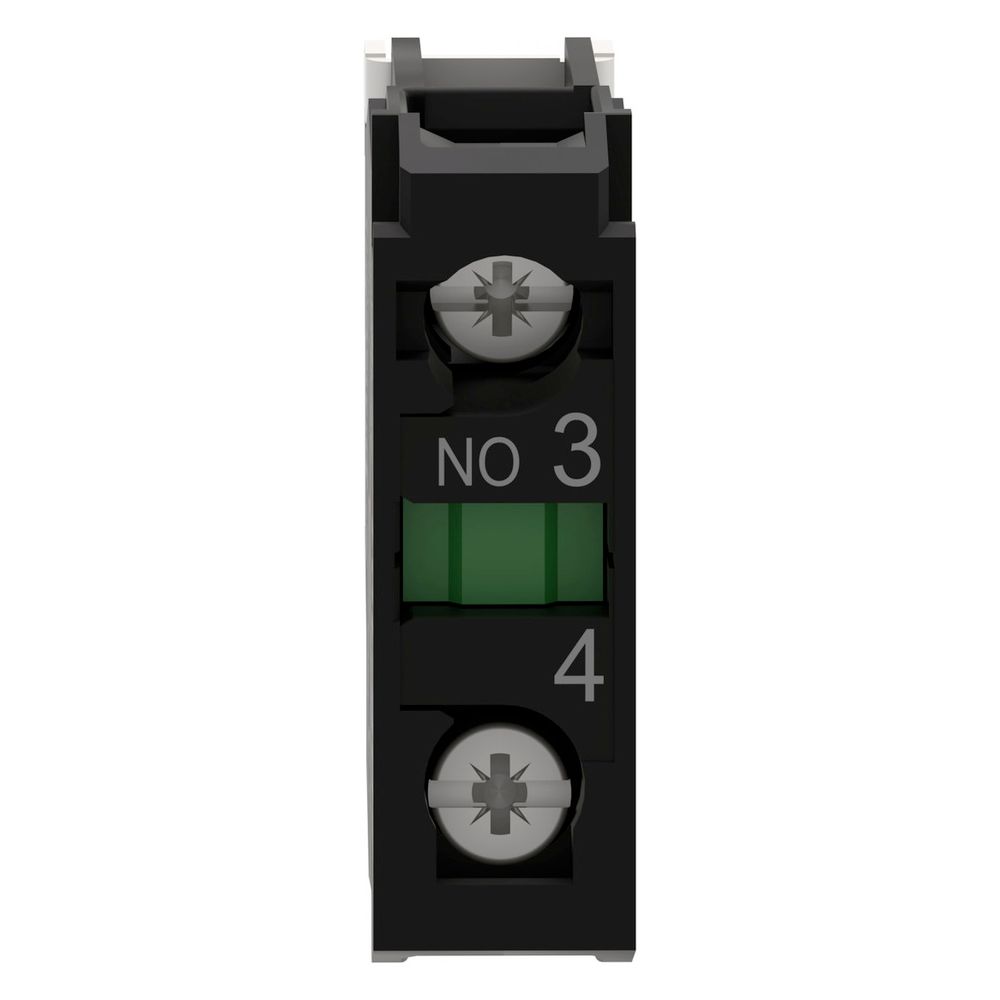

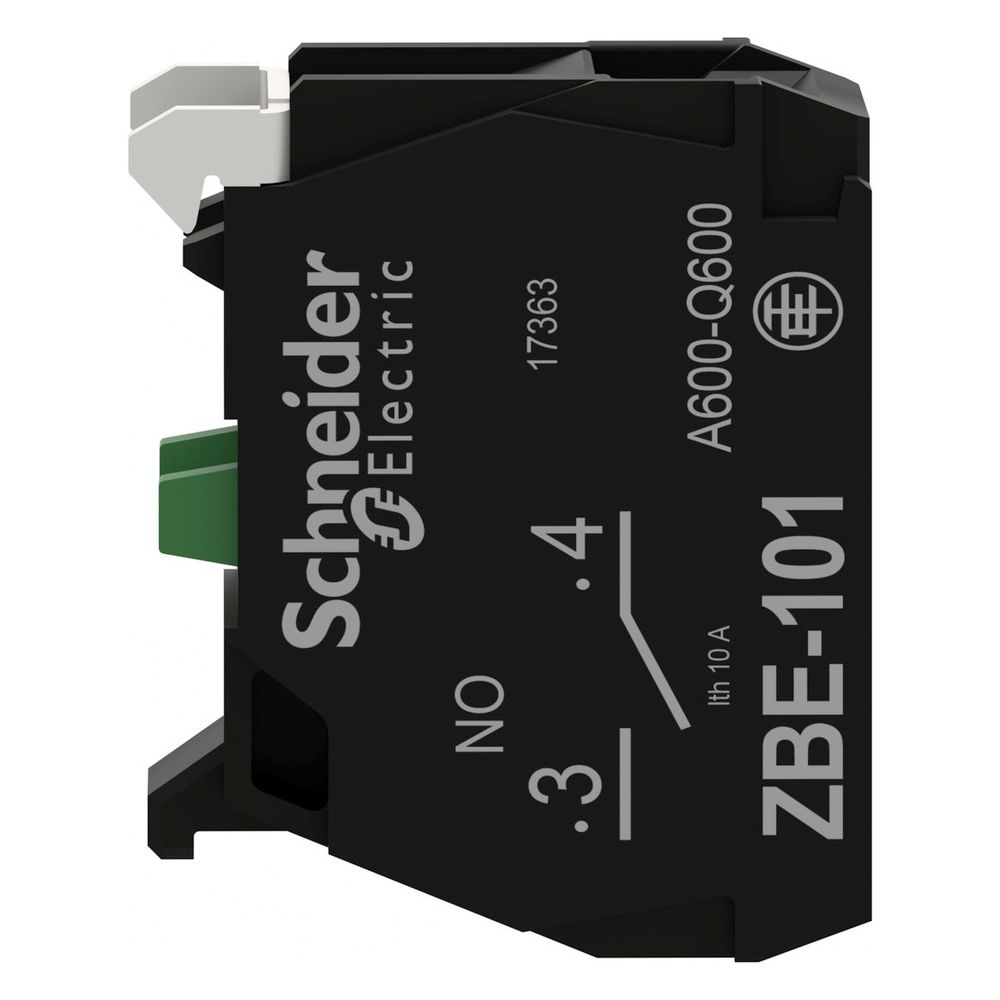

Schneider Electric Hilfsschalter Harmony ZBE101, 1S, Schraubanschluss

Der Kontaktblock ZBE101 dient als zuverlässiges Grundelement für Befehls- und Meldegeräte der Serien Harmony XB4 und XB5. Mit einem Schließer ausgestattet, ermöglicht das aufsteckbare Modul eine einfache Frontbefestigung in Schaltschränken sowie im Maschinenbau. Das Bauteil zeichnet sich durch eine hohe mechanische Lebensdauer und Robustheit in anspruchsvollen Umgebungen aus.

Funktion und Montage

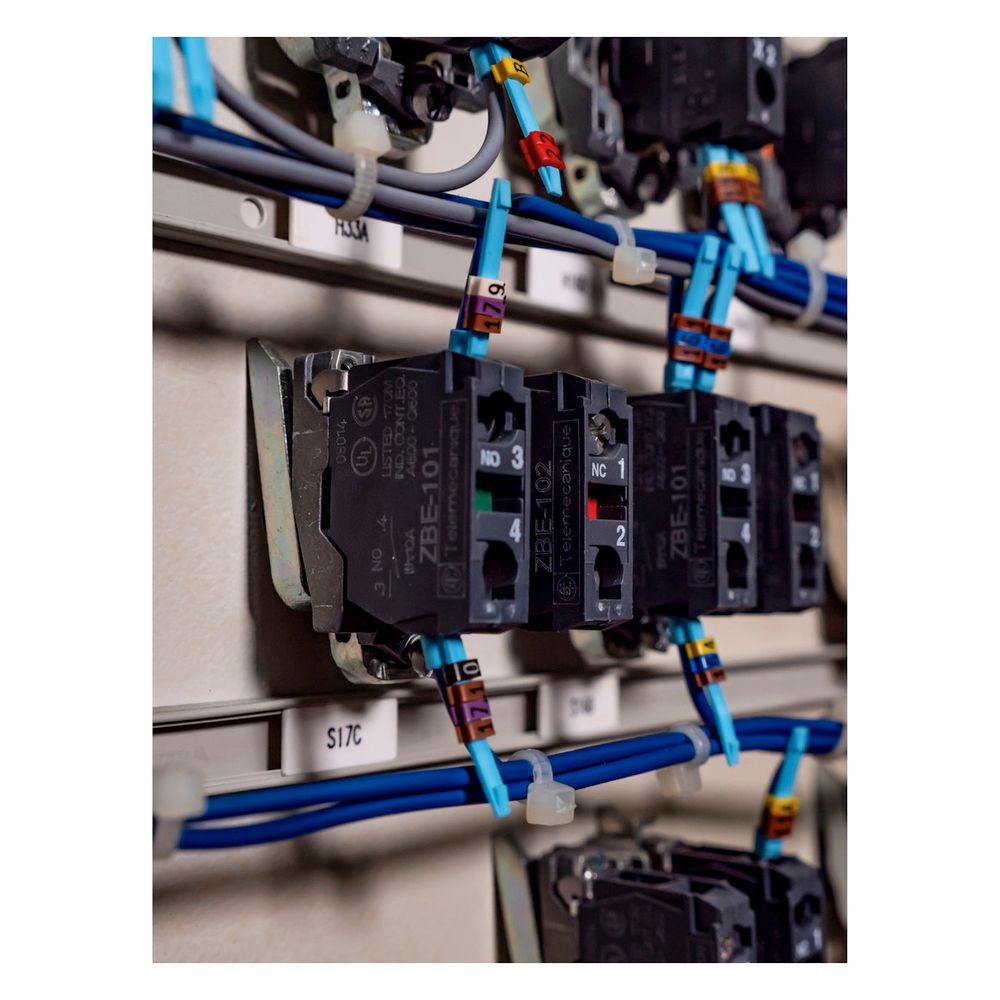

Der Kontaktblock ist für den modularen Aufbau von 22 mm Befehlsgeräten konzipiert und lässt sich flexibel in Kunststoff- oder Metallprogramme integrieren. Die elektrische Verbindung erfolgt über einen Schraubanschluss, der für Leiterquerschnitte ab 0,22 mm² ausgelegt ist. Dank der kompakten Bauweise ist eine schnelle Installation möglich, wobei das Element für den Anbau an bestehende Unterteile optimiert wurde.

Technische Daten

• Kontakttyp: 1 Schließer
• Anschlussart: Schraubanschluss
• Bemessungsbetriebsstrom (AC-15, 230 V): 3 A
• Konventioneller thermischer Strom: 10 A
• Bemessungs-Isolationsspannung: 600 V
• Mechanische Lebensdauer: 10.000.000 Zyklen
• Umgebungstemperatur: -40 bis 70 °C
• Schutzart: IP20
• Anzugsmoment: 0,8 bis 1,2 Nm
• Montageart: Frontbefestigung

Dieses robuste Schaltelement aus Silberlegierung ermöglicht eine hohe Betriebssicherheit in industriellen Anwendungen. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer hohen Vibrations- sowie Stoßfestigkeit eignet sich der Kontaktblock ideal für den Einsatz unter rauen Bedingungen. Die Kombination aus einfacher Schraubmontage und einer elektrischen Lebensdauer von bis zu 1.000.000 Zyklen macht das Modul zu einer langlebigen Komponente für präzise Schaltvorgänge.
