Beschreibung

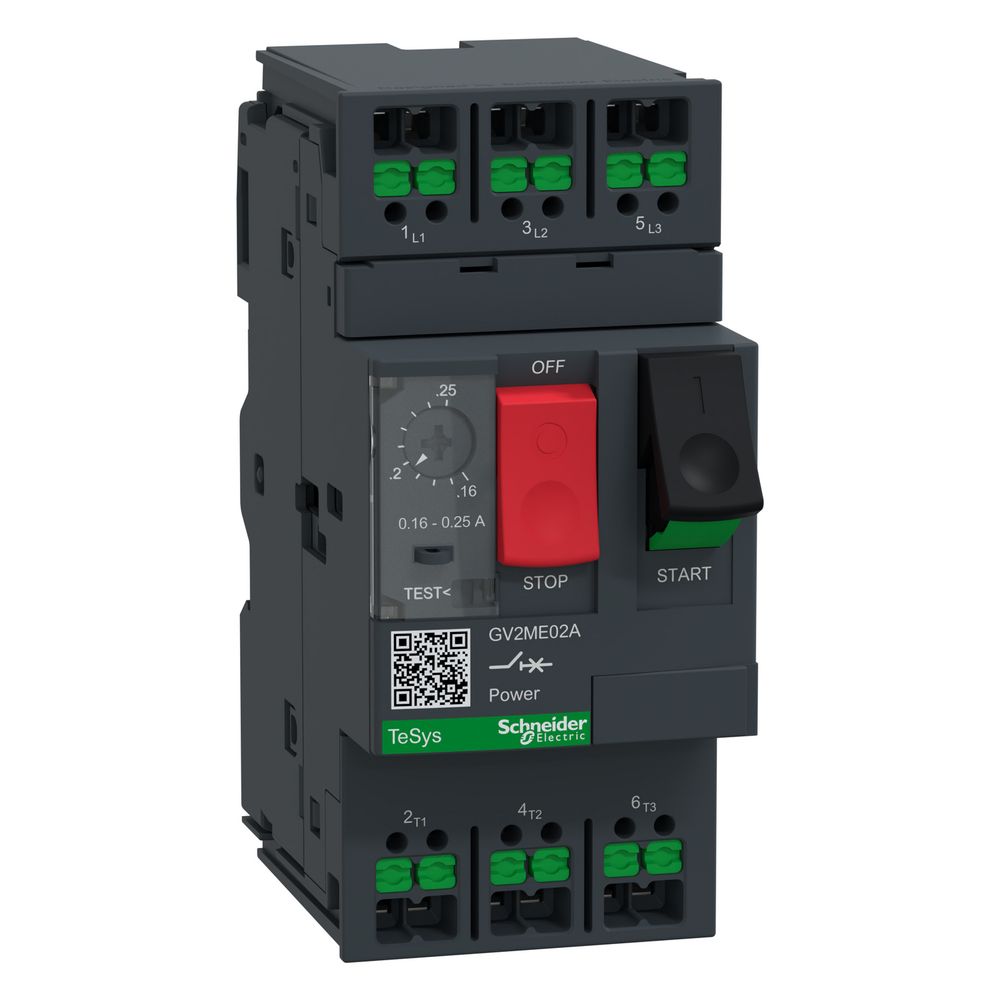

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME02A, 0,16-0,25A, 3p, Dunkelgrau
Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric ist ein thermomagnetisches Komplettgerät für den Schutz von Motoren. Mit Tasterbetätigung und SnapIN-Anschlussklemmen ermöglicht das 3-polige Gerät eine effiziente Installation auf 35 mm DIN-Schienen oder mittels Adapterplatte auf Montageplatten. Der Schalter deckt einen Einstellbereich für den thermischen Überlastschutz von 0,16 bis 0,25 A ab.
Funktionsweise und Schutzfunktionen
Das Gerät bietet einen integrierten thermischen Überlastschutz sowie eine Phasenausfall-Empfindlichkeit. Die thermomagnetische Auslösetechnik sorgt für eine präzise Abschaltung bei Überlast oder Kurzschluss. Mit einem Bemessungsgrenzkurzschlussausschaltstrom von 100 kA bei 400 V AC bietet der Schalter hohe Sicherheit in industriellen Anwendungen. Die mechanische Lebensdauer ist auf 100000 Zyklen ausgelegt.
Montage und Anschluss
Die SnapIN-Anschlusstechnik erlaubt eine flexible Verdrahtung mit starren oder flexiblen Leitern. Das Gerät ist für eine Umgebungstemperatur von -20 bis 60 °C ausgelegt und weist eine hohe mechanische Robustheit gegenüber Schocks und Schwingungen auf. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich der Motorschutzschalter platzsparend in Schaltanlagen integrieren.
Der Motorschutzschalter überzeugt durch seine hohe Schaltleistung bei einer Bemessungsbetriebsspannung von bis zu 690 V AC. Mit einer Bemessungsbetriebsleistung von 0,06 kW bei 400 V AC eignet er sich für den Schutz kleinerer Motoren. Die robuste Konstruktion und die Eignung für Isolation machen ihn zu einer sicheren Wahl für elektrische Installationen.
Technische Daten
- Einstellbereich Überlastauslöser: 0,16 - 0,25 A
- Bemessungsdauerstrom Iu: 0,25 A
- Bemessungsbetriebsleistung bei 400 V: 0,06 kW
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V: 100 kA
- Bemessungsbetriebsspannung: 690 V
- Polzahl: 3
- Auslösetechnik: Thermomagnetisch
- Mechanische Lebensdauer: 100000 Zyklen
- Breite: 45 mm
- Höhe: 101 mm
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 0,25 |
| Anschlussart Hauptstromkreis | sonstige |
| Artikelnummer | SE-GV2ME02A |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,037 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,06 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom Iu | 0,25 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3606487541790 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 2,4 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,255 kg |
| Höhe | 101 |
| Klimafestigkeit | entspricht IACS E10 |
| magnetischer Auslösestrom | 3,08 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 258 |
| Schutzart (IP) | IK04 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 0,16 - 0,25 |
| WEEE-Nr. | 33842582 |
