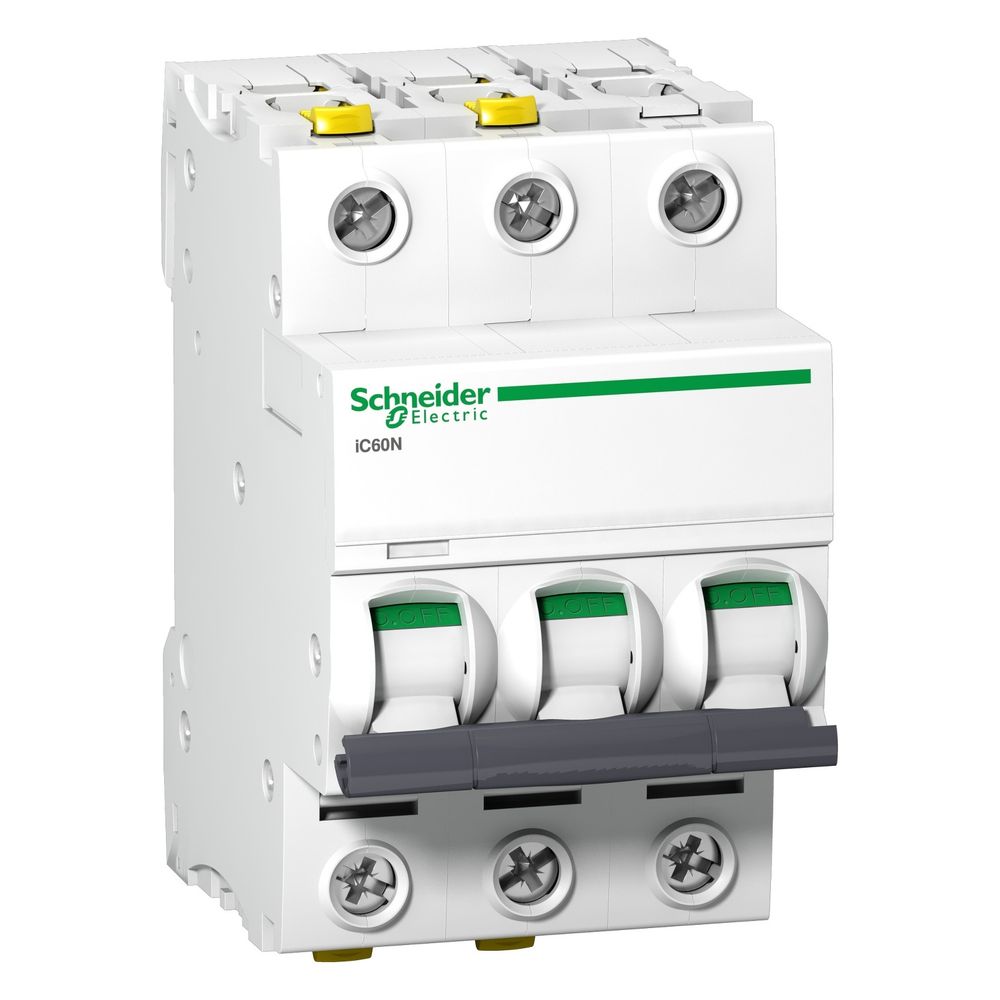

Schneider Electric Leitungsschutzschalter Acti9 iC60N 3P 25A C, 6kA, Weiß
Der dreipolige Leitungsschutzschalter aus der Baureihe Acti9 bietet zuverlässigen Schutz vor Kurzschluss- und Überlastströmen in elektrischen Verteilungen. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 25 A eignet sich das Gerät für den Einsatz in AC- und DC-Netzwerken. Dank der VisiSafe- und VisiTrip-Technologien ermöglicht das System eine schnelle Identifikation von Schaltzuständen sowie eine präzise Fehlermeldung bei Auslösungen.
Sicherheit und Bedienkomfort
Das Gerät zeichnet sich durch eine hohe Anwenderfreundlichkeit aus, die durch ein frontseitig betätigbares Befestigungselement für die werkzeuglose Montage auf 35 mm DIN-Schienen unterstützt wird. Die integrierte VisiSafe-Anzeige signalisiert die tatsächliche Schaltstellung, während die VisiTrip-Funktion eine schnelle visuelle Erkennung von Fehlerauslösungen durch Überlast oder Kurzschluss erlaubt. Dies reduziert Wartungszeiten und erhöht die Betriebssicherheit in elektrischen Anlagen.
Flexible Installation
Die Konstruktion verfügt über eine Doppel-Anschlussklemme, die sowohl den Anschluss von Kabeln als auch von Stiftkammschienen an der Geräteober- und unterseite ermöglicht. Dies erlaubt eine einfache Entnahme einzelner Geräte aus einem bestehenden Verbund bei installierter Phasenschiene. Zudem ist das System modular erweiterbar und lässt sich mit Hilfsmodulen zur Fernüberwachung oder FI-Blöcken der Serie Vigi iC60 kombinieren.
Technische Daten
- Bemessungsstrom: 25 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen (EN 60898): 6 kA
- Bemessungsschaltvermögen (IEC 60947-2): 10 kA
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Montage: 35 mm DIN-Schiene
- Umgebungstemperatur Betrieb: -35 bis 70 °C
Der Leitungsschutzschalter kombiniert robuste thermomagnetische Auslösetechnik mit einer mechanischen Lebensdauer von 20.000 Zyklen. Durch die Eignung für industrielle Isolationsanforderungen gemäß IEC/EN 60947-2 stellt das Gerät eine zuverlässige Komponente für die moderne Elektroinstallation dar. Die kompakte Bauweise mit 3 Teilungseinheiten und die flexible Anschlussmöglichkeit gewährleisten eine effiziente Integration in bestehende Verteilungen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [In] Bemessungsstrom | 25 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-A9F04325 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| EAN-13 | 3606480440687 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 8 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 3 |
| Produktgewicht | 0,375 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 |
| Unterputzmontage | Nein |
| Verlustleistung | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
