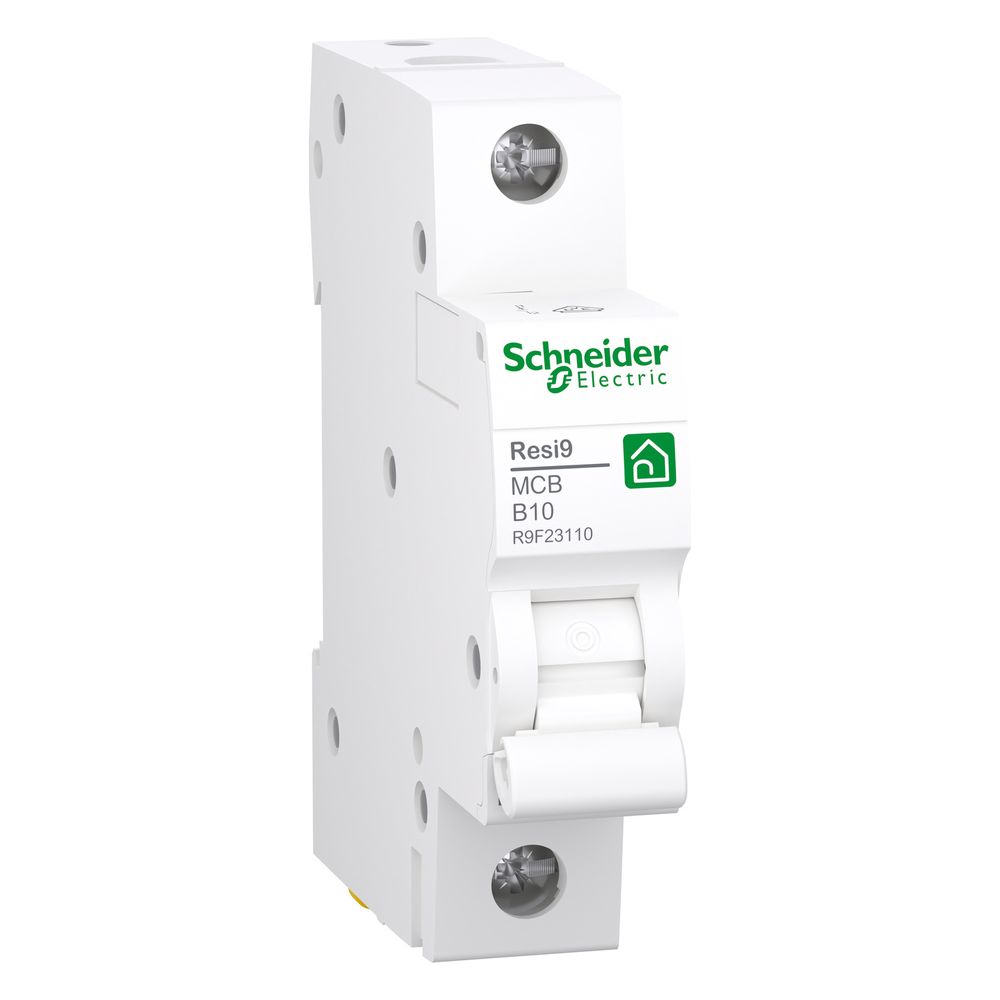

Schneider Electric Leitungsschutzschalter Resi9 R9F23110, 10A, 1P, B, 6kA, Weiß

Der Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Anlagen im Wohnbau sowie in gewerblichen Gebäuden. Das einpolige Gerät zeichnet sich durch eine kompakte Bauweise mit einer Breite von einer Teilungseinheit aus und ist für die Montage auf DIN-Schienen konzipiert. Dank der integrierten Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt.

Funktionsweise und Installation

Der Schutzschalter arbeitet mit einer thermomagnetischen Auslöser-Technologie und entspricht der Auslösecharakteristik B. Mit einem Bemessungsschaltvermögen von 6 kA bei 230 V AC bietet er eine hohe Betriebssicherheit. Die Installation wird durch eine Doppelfunktionsklemme an der Geräteunterseite erleichtert, die sowohl den Anschluss von Leitern als auch von Gabelkammschienen ermöglicht. Eine lokale Signalisierung über die ON/OFF-Anzeige bietet jederzeit eine klare Übersicht über den Schaltzustand.

Technische Daten

• Bemessungsstrom: 10 A
• Auslösecharakteristik: B
• Polzahl: 1
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Breite: 1 Teilungseinheit
• Anschließbarer Leiterquerschnitt (eindrähtig): 1 - 25 mm²
• Anschließbarer Leiterquerschnitt (mehrdrähtig): 1 - 16 mm²
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis 60 °C

Dieses Schaltgerät kombiniert eine robuste Bauweise mit einer Energiebegrenzungsklasse 3, was eine effiziente Absicherung der Stromkreise ermöglicht. Mit einer mechanischen Lebensdauer von 10.000 Zyklen und einer Bemessungsstoßspannungsfestigkeit von 4 kV ist der Leitungsschutzschalter auf Langlebigkeit ausgelegt. Die einfache Montage auf der DIN-Schiene sowie die flexible Anschlussmöglichkeit machen ihn zu einer effizienten Lösung für moderne Elektroinstallationen.
