Beschreibung

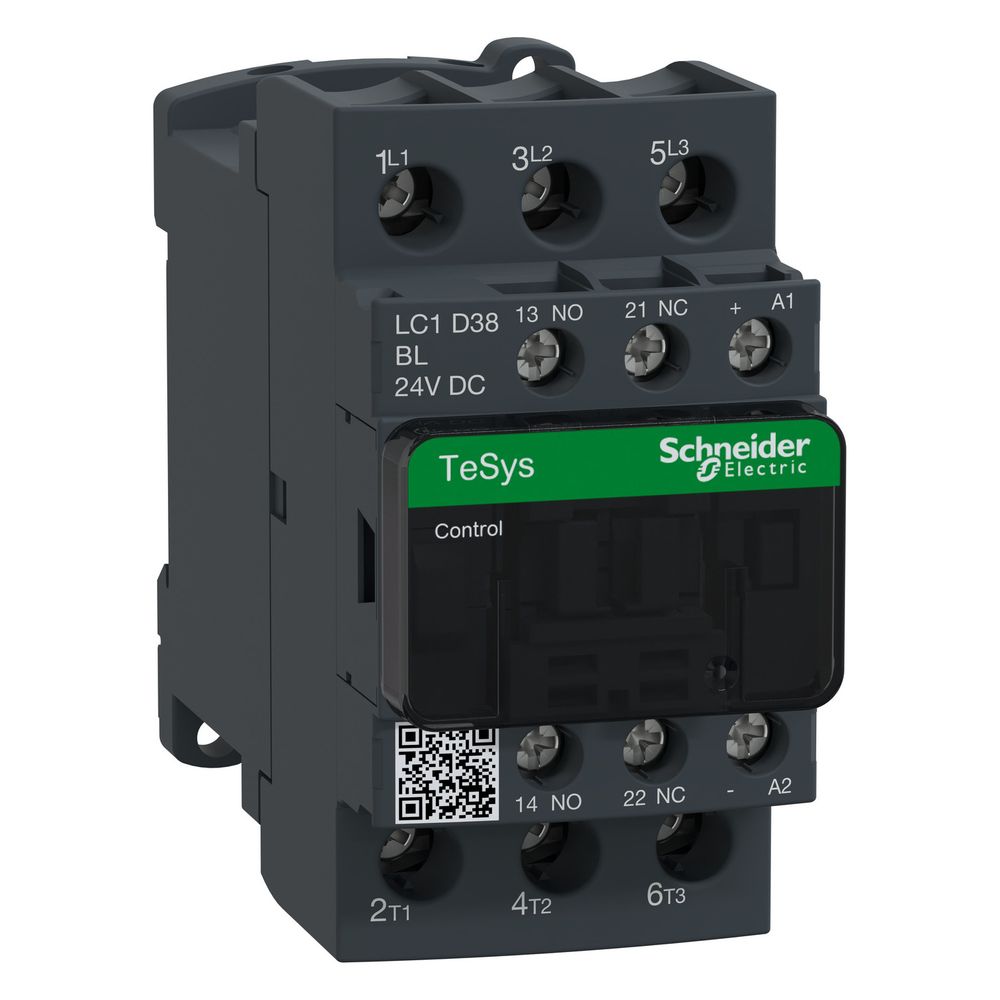

Schneider Electric Schütz TeSys Deca LC1D38BL, 18,5kW, 24V DC, 1S+1Ö, 45x85x101mm
Das Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 38 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Ansteuerung erfolgt über eine 24 V DC Spule mit einer Leistungsaufnahme von 2,4 W.
Zuverlässigkeit und Sicherheit
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Schaltspielen aus. Für sicherheitsrelevante Anwendungen ist das Gerät mit mechanisch gekoppelten Kontakten sowie Spiegelkontakten ausgestattet. Eine integrierte bidirektionale Amplitudenbegrenzerdiode schützt die Steuerelektronik vor Spannungsspitzen. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Montage auf Schienen oder Platten.
Anschluss und Montage
Die Installation erfolgt über Schraubanschlüsse, die eine dauerhafte Verbindung sicherstellen. Das Gerät ist für den Betrieb in einer Höhe von bis zu 3.000 m ausgelegt und erfüllt hohe Anforderungen an die Feuerbeständigkeit. Die Schutzart IP20 an der Vorderseite bietet einen grundlegenden Schutz gegen Berührung.
Dieses Leistungsschütz kombiniert eine hohe Schaltleistung mit einer effizienten Steuerung. Durch die Eignung für die Nutzungskategorien AC-3, AC-3e, AC-1 und AC-4 ist es vielseitig in der Automatisierungstechnik einsetzbar. Die Kombination aus 3 Schließern im Hauptstromkreis sowie den zusätzlichen Hilfskontakten (1 Schließer und 1 Öffner) ermöglicht eine flexible Integration in komplexe Steuerungssysteme bei hoher Betriebssicherheit.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 S + 1 Ö
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 101 mm
- Gewicht: 0,54 kg
- Mechanische Lebensdauer: 30 Mcycles
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D38BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361896 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 85 |
| Ie bei AC-3, 400V | 38 |
| Ie bie AC-4, 400V | 18 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 7,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,54 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
