Beschreibung

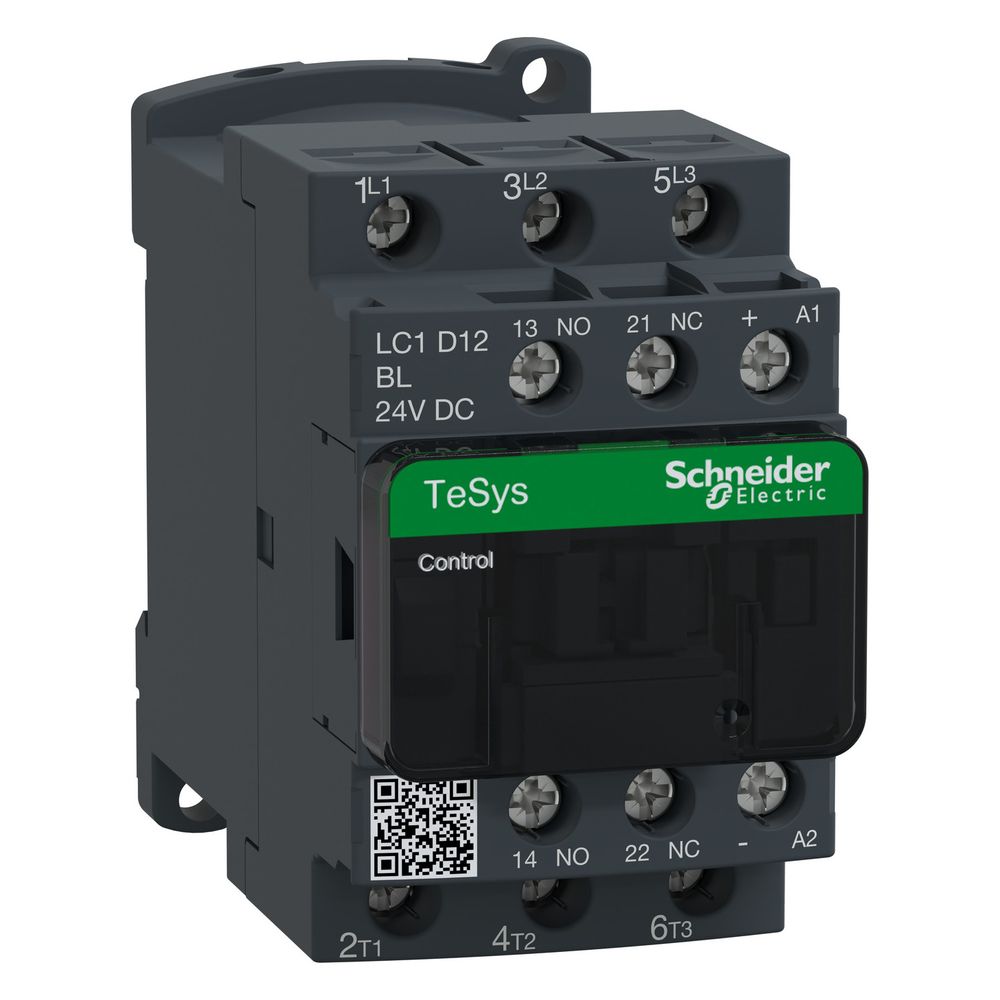

Schneider Electric Leistungsschütz TeSys Deca LC1D12BL, 5,5kW, 24V DC, 3-polig
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V (AC-3) und einer Steuerspannung von 24 V DC bietet das Gerät eine effiziente Lösung für anspruchsvolle Schaltaufgaben. Dank kompakter Abmessungen und integrierter Hilfskontakte eignet es sich für den flexiblen Einsatz in industriellen Schaltanlagen.
Zuverlässige Schalttechnik
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Schaltspielen aus. Zur sicheren Ansteuerung ist eine bidirektionale Amplitudenbegrenzerdiode direkt in die Spule integriert, die eine geringe Leistungsaufnahme von 2,4 W ermöglicht. Die mechanisch gekoppelten Kontakte sowie die Spiegelkontakt-Funktion unterstützen den Einsatz in sicherheitsrelevanten Applikationen. Die Montage erfolgt wahlweise auf einer Platte oder einer Schiene, wobei die räumliche Trennung von Steuer- und Leistungsebene die Übersichtlichkeit bei der Installation erhöht.
Robuste Konstruktion
Das Gerät ist für den Betrieb in einem Temperaturbereich von -40 bis 60 °C ausgelegt und erfüllt hohe Anforderungen an die Klimafestigkeit. Die Schraubanschlüsse gewährleisten eine dauerhafte Verbindung für Leiterquerschnitte von 1 bis 4 mm². Mit einer Schutzart von IP20 an der Vorderseite und einer hohen Feuerbeständigkeit gemäß IEC 60695-2-1 ist das Schütz für den professionellen Einsatz unter verschiedenen Umgebungsbedingungen optimiert.
Das Leistungsschütz überzeugt durch seine hohe Schaltzuverlässigkeit und die kompakte Bauweise mit einer Breite von 45 mm. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Betriebsstrom von 12 A (AC-3) stellt es eine leistungsstarke Komponente für moderne Maschinensteuerungen dar. Die integrierte 24 V DC Spulentechnologie und die robuste Ausführung mit 1 Schließer und 1 Öffner als Hilfskontakte gewährleisten einen effizienten und langlebigen Betrieb in anspruchsvollen elektrischen Systemen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Abmessungen (BxHxT): 45 x 77 x 95 mm
- Gewicht: 0,485 kg
- Mechanische Lebensdauer: 30 Mcycles
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D12BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361469 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,527 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7,5 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 3 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,485 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
