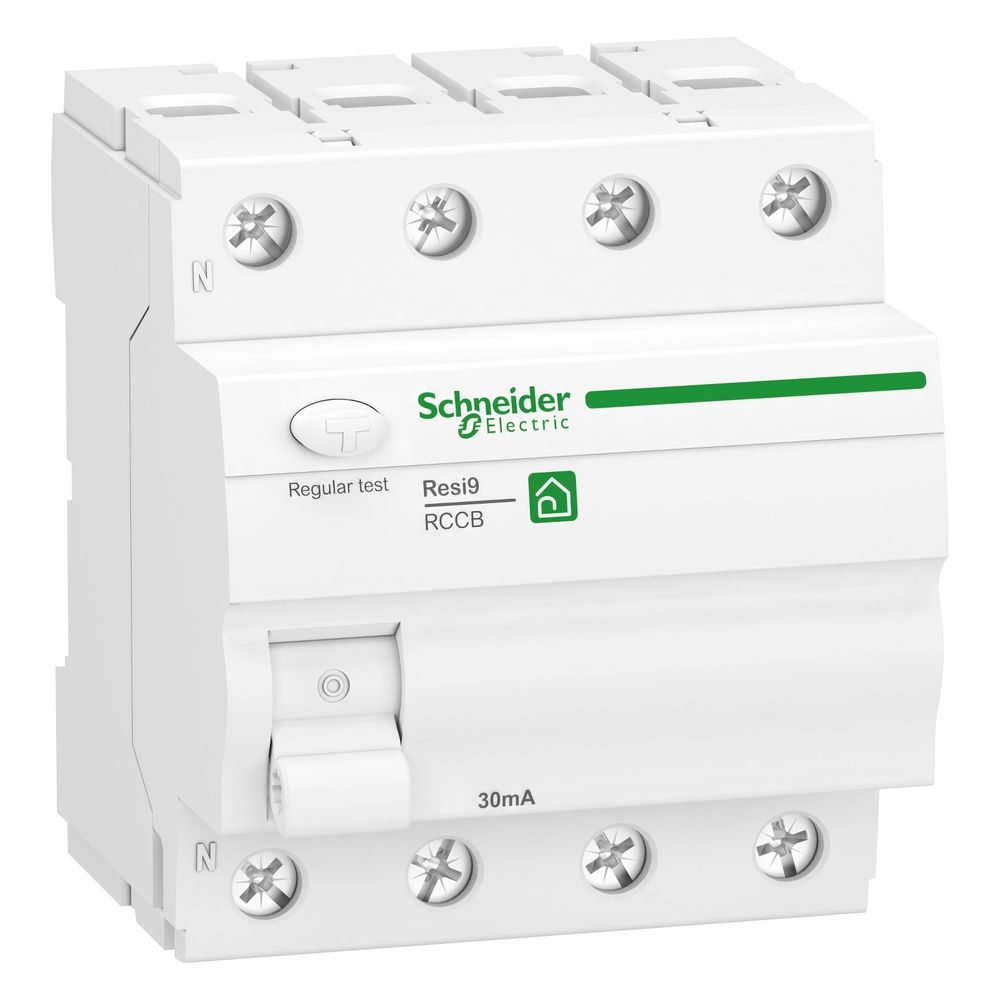

Schneider Electric Fehlerstrom-Schutzschalter Resi9 R9R22463, 4P 63A 0,03A, Weiß
Der Fehlerstrom-Schutzschalter aus der Baureihe Resi9 bietet zuverlässigen Schutz für elektrische Anlagen. Mit einer Polzahl von 4P und einem Bemessungsstrom von 63 A ist das Gerät für den Einsatz in 400 V AC Netzen konzipiert. Der Typ A Schalter erfasst sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme und eignet sich für die Absicherung von Steckdosen, Leuchten und weiteren Elektrogeräten.
Installation und Anschluss
Die Montage erfolgt auf einer DIN-Schiene. Das Gerät bietet Flexibilität bei der Verdrahtung, da die Einspeisung sowohl von oben als auch von unten erfolgen kann. An der Unterseite befindet sich eine Doppelfunktionsklemme, die den getrennten Anschluss von Leitern und Gabel-Phasenschienen ermöglicht. Dies vereinfacht die Installation in Verteilungen, insbesondere bei der Kombination mit weiteren Leitungsschutzschaltern auf einer gemeinsamen Schiene.
Zuverlässigkeit im Betrieb
Das Gehäuse in der Farbe Weiß (RAL 9003) ist kompakt gestaltet und nimmt eine Breite von 4 Teilungseinheiten ein. Die integrierte Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, was eine mechanische Lebensdauer von 20.000 Zyklen unterstützt. Mit einer Bemessungs-Stoßspannungsfestigkeit von 4 kV und einer Stoßstromfestigkeit von 0,25 kA ist das Gerät robust gegen transiente Störungen ausgelegt. Der Betrieb ist in einem Temperaturbereich von -25 bis 40 °C möglich.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 400 V AC
- Polzahl: 4P
- Fehlerstrom-Typ: A
- Bedingter Bemessungs-Kurzschlussstrom: 10 kA
- Montageart: DIN-Schiene
- Breite in Teilungseinheiten: 4
- Schutzart: IP20
- Bemessungs-Stoßspannungsfestigkeit: 4 kV
Dieser Fehlerstrom-Schutzschalter ermöglicht durch seine präzise Auslösecharakteristik bei 30 mA einen hohen Personenschutz. Die Kombination aus robuster Bauweise, einer elektrischen Lebensdauer von 10.000 Zyklen und der flexiblen Anschlussmöglichkeit mittels Doppelfunktionsklemme macht ihn zu einer effizienten Lösung für moderne Elektroinstallationen. Mit einer Verlustleistung von 4,4 W arbeitet das Gerät zudem energieeffizient im Dauerbetrieb.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 63 |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 440 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-R9R22463 |
| Baureihe | Resi9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606489596095 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,38 kg |
| Höhe | 81 |
| Konformitätskennzeichen | VDE |
| Kurzzeitverzögerter Typ | Nein |
| Lokale Signalisierung | ON / OFF-Anzeige |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61008-2-1 |
| Polzahl | 4 |
| Produktgewicht | 0,35 |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Strom | 63 |
| TE | 4 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 40 |
| Verlustleistung | 4,4 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
