Beschreibung

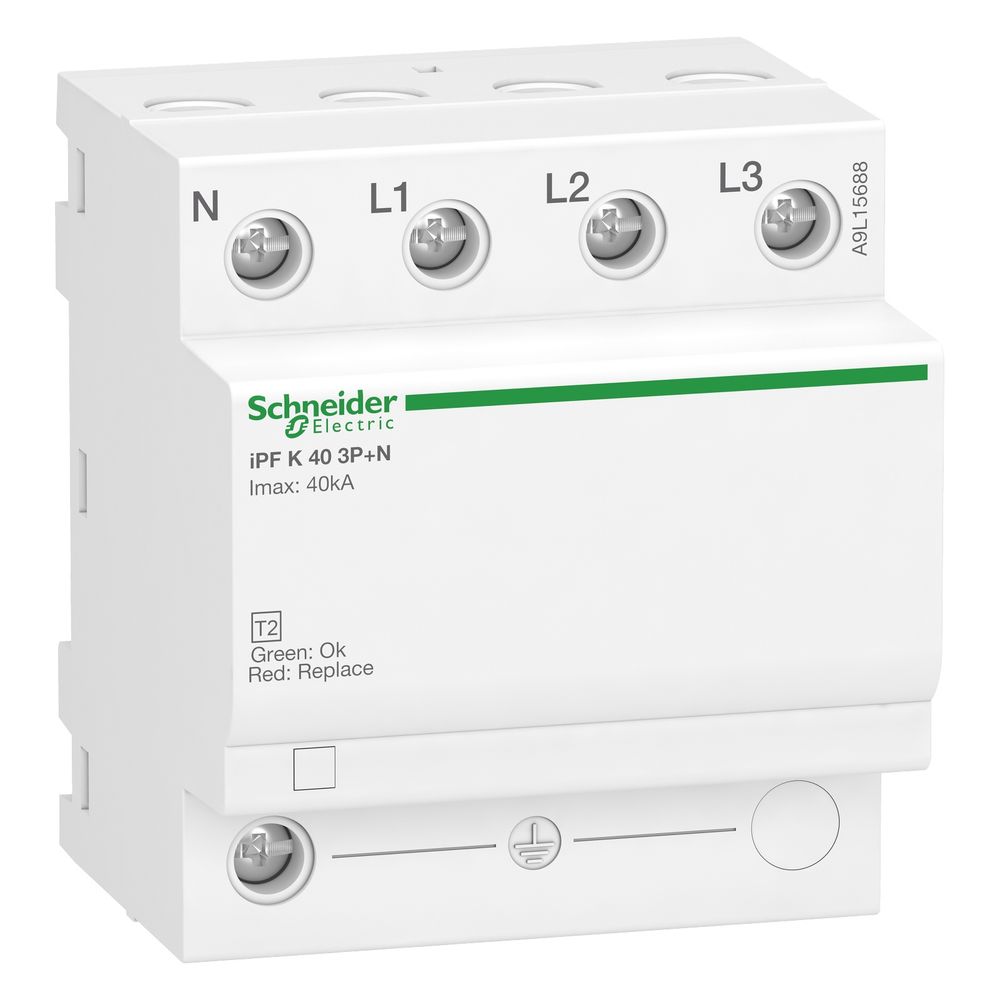

Schneider Electric Überspannungsableiter Acti9 iPF K 40 3P+N, 400V, 40kA, 81x72x69mm, Weiß
Der Überspannungsableiter iPF K 40 aus der Acti9-Serie von Schneider Electric schützt elektrische Unterverteilungen zuverlässig vor transienten Überspannungen. Das Gerät ist als Typ 2 Ableiter konzipiert und für den Einsatz in TT- sowie TN-S-Netzformen mit einer Konfiguration von 3P+N ausgelegt. Mit einem maximalen Ableitstoßstrom von 40 kA bietet er eine effektive Absicherung für elektrische Verteilungen.
Funktionsweise und Montage
Die Technologie des Ableiters basiert auf einer Kombination aus Metalloxid-Varistor und Gasentladungsableiter. Die Montage erfolgt auf einer Hutschiene TH35. Das Gerät beansprucht eine Breite von 4 Teilungseinheiten und ist für eine Betriebshöhe von bis zu 2.000 m sowie Umgebungstemperaturen zwischen -25 °C und 60 °C spezifiziert. Der Betriebszustand lässt sich jederzeit direkt über eine optische Signalisierung am Gerät ablesen.
Technische Daten
- Typ: Überspannungsableiter Typ 2
- Polzahl: 3P + N
- Netzformen: TT, TN-S
- Max. Ableitstoßstrom (Imax): 40 kA
- Nennableitstoßstrom (In): 15 kA
- Höchste Dauerspannung (Uc): 340 V AC
- Schutzpegel: 1,5 kV
- Bemessungs-Betriebsspannung (Ue): 230/400 V AC
- Montageart: Hutschiene TH35
- Breite: 72 mm
Dieser Überspannungsableiter überzeugt durch seine robuste Bauweise und die präzise Abstimmung auf gängige Netzformen. Mit einem Schutzpegel von 1,5 kV und einer maximalen Ableitfähigkeit von 40 kA schützt das Gerät empfindliche Komponenten in der Unterverteilung effektiv vor Spannungsspitzen. Die kompakte Bauform von 4 Teilungseinheiten ermöglicht eine platzsparende Integration in Schaltanlagen, während die optische Statusanzeige eine schnelle Kontrolle des Betriebszustands ermöglicht.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [Ipe] Schutzleiterstrom | 0,003 |
| [M] Anzugsdrehmoment | 3,5 |
| Artikelnummer | SE-A9L15688 |
| Baugröße | 4 TE |
| Baureihe | IPF K |
| Beschreibung der Pole | 3P + N |
| Betriebshöhe | 2.000 |
| Breite | 72 |
| Drahtabisolierungslänge | 11 |
| EAN-13 | 3606480089879 |
| Erdungssystem | TT TN-S |
| Farbe | Weiß (RAL 9003) |
| Fernmeldekontakt | Ohne |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höchste Dauerspannung AC | 340 |
| Höhe | 81 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Nein |
| Kompatibilitätscode | IPF K 40 |
| Kurzschlussfestigkeit (Isccr) | 25 |
| Leckstromfrei | Nein |
| Leiter (o Erde) | 3 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 16 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 |
| Max Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 40 |
| Max Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 40 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennspannung AC | 400 |
| Netzform DC | Nein |
| Netzform IT | Nein |
| Netzform sonstige | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Normen | IEC 61643-11:2011 |
| Produktbereich | Acti9 |
| Produktgewicht | 420 |
| Produktzertifizierungen | CE EAC |
| Prüfklasse Typ 2 | Ja |
| Relative Luftfeuchtigkeit | 5…95 |
| Schutzpegel L-N | 1,5 |
| Schutzpegel N-PE | 1,5 |
| Signalisierung am Gerät | optisch |
| Technologie des Überspannungsableiters | MOV + GDT |
| Tiefe | 69 |
| Typ der Überspannungsableiter-Klasse | Typ 2 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| WEEE-Nr. | 33842582 |
