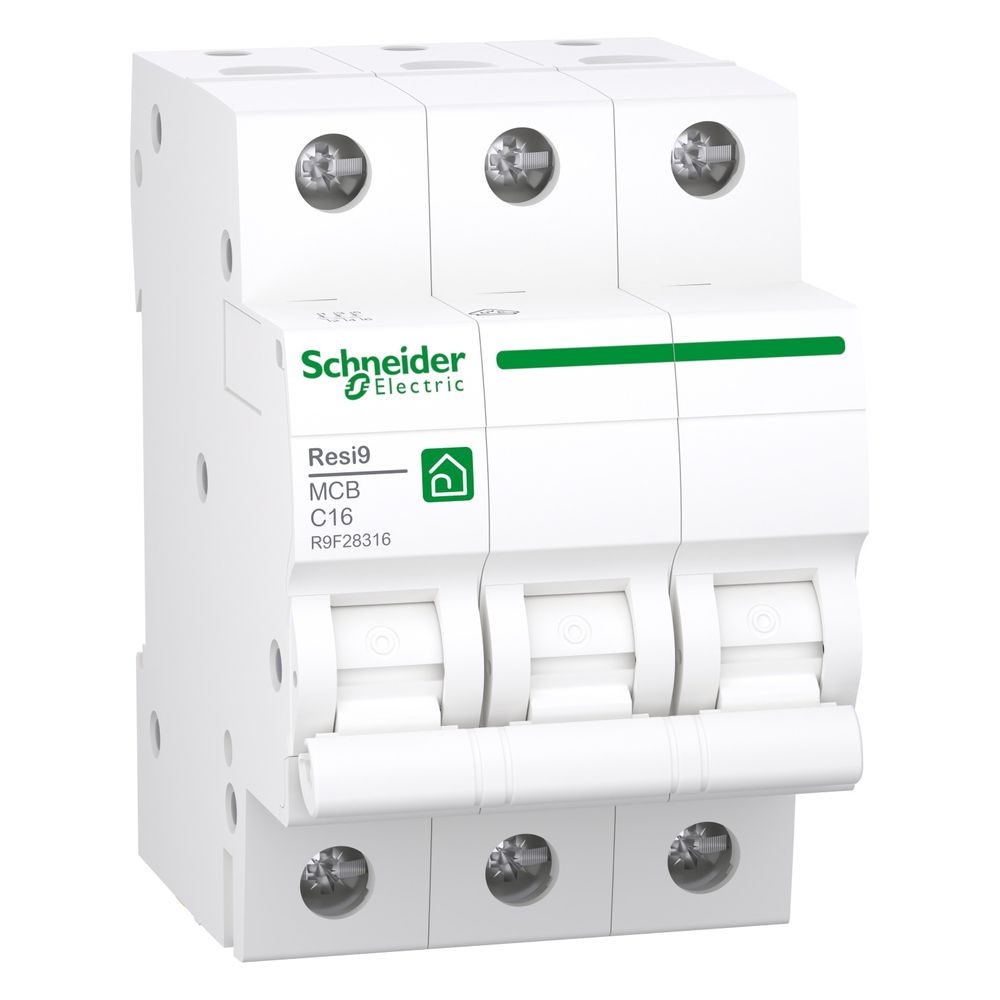

Schneider Electric Leitungsschutzschalter Resi9 R9F28316, 3P, 16A, C, 10kA, Weiß

Der dreipolige Leitungsschutzschalter aus der Baureihe Resi9 dient der zuverlässigen Absicherung von Stromkreisen in der Gebäudeverteilung. Mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik C eignet sich das Gerät für den Einsatz in Ein- und Mehrfamilienhäusern. Das Schaltvermögen von 10 kA ermöglicht einen effektiven Schutz vor Kurzschluss- und Überlastströmen.

Schalttechnik und Montage

Das Gerät verfügt über eine thermomagnetische Auslöser-Technologie und eine Sprungschaltung, die ein verschleißarmes Schalten der Kontakte unabhängig von der Betätigungsgeschwindigkeit ermöglicht. Die Installation erfolgt auf einer DIN-Schiene mittels eines rückseitigen Befestigungselements. Für eine flexible Verdrahtung sorgen die Tunnelklemmen, die sowohl oben als auch unten angebracht sind und den Anschluss von Leitern bis 16 mm² ermöglichen. An der Geräteunterseite unterstützt eine Doppelfunktionsklemme den Anschluss von Kabeln und Gabelkammschienen.

Sicherheit und Langlebigkeit

Das Gehäuse entspricht der Schutzart IP20. Eine lokale Signalisierung durch eine ON/OFF-Anzeige bietet einen schnellen Überblick über den Schaltzustand. Die Energiebegrenzungsklasse 3 sorgt für eine hohe Selektivität und schont die nachgeschalteten Leitungen im Fehlerfall. Zudem ist eine Verriegelung mittels Vorhängeschloss in der AUS-Stellung möglich, was die Sicherheit bei Wartungsarbeiten erhöht. Mit einer mechanischen Lebensdauer von 10.000 Zyklen ist das Gerät auf eine lange Betriebsdauer ausgelegt.

Technische Daten

• Bemessungsstrom: 16 A
• Polzahl: 3
• Auslösecharakteristik: C
• Bemessungsschaltvermögen: 10 kA
• Bemessungsspannung: 400 V AC
• Energiebegrenzungsklasse: 3
• Breite: 54 mm
• Schutzart: IP20
• Montage: DIN-Schiene
• Anzugsdrehmoment: 2 Nm

Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit hoher technischer Präzision. Die Auslegung für eine Betriebstemperatur von -25 bis 60 °C ermöglicht den Einsatz in unterschiedlichsten Umgebungen innerhalb der elektrischen Verteilung.
