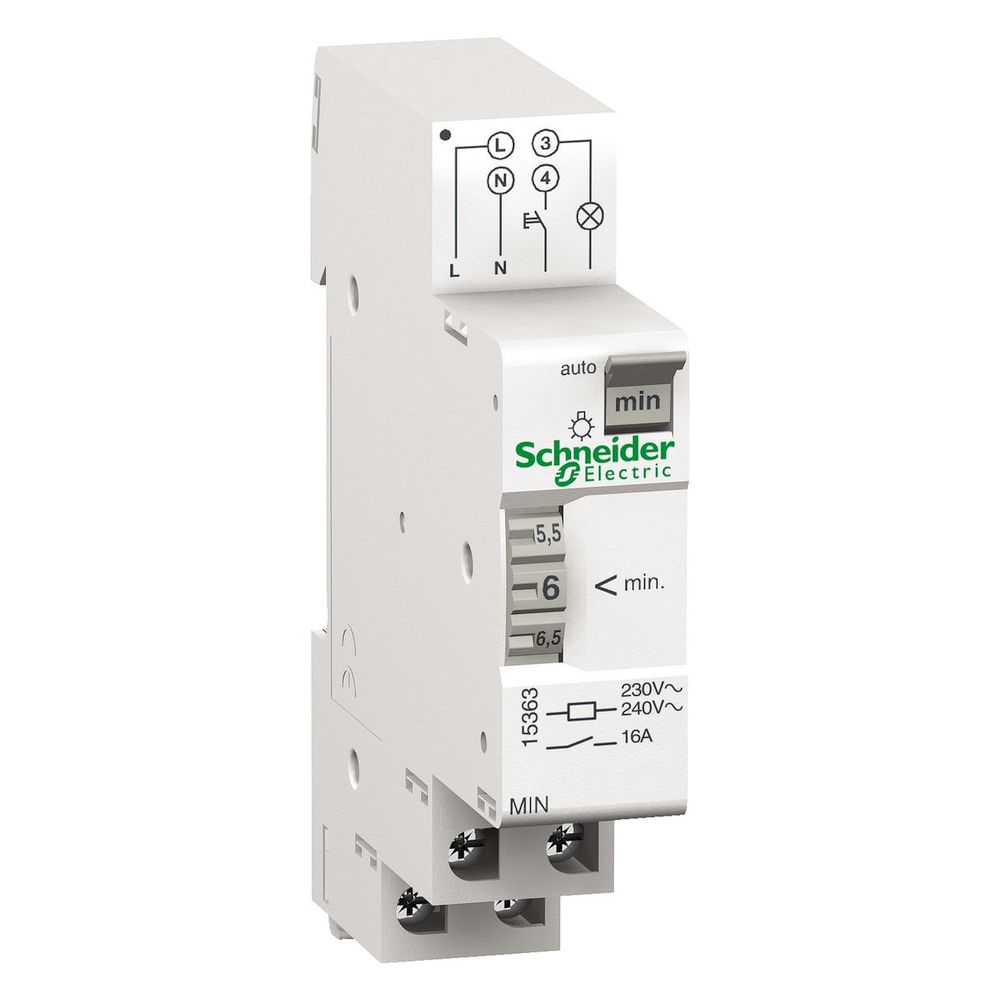

Schneider Electric Treppenlichtzeitschalter MIN Acti9, 16A, 230V, 1-7min, 1TE, Weiß, 15363

Der elektromechanische Treppenlichtzeitschalter aus dem Acti9-Sortiment ermöglicht eine präzise Zeitsteuerung der Beleuchtung in Gebäuden. Das Gerät ist für den Einbau auf DIN-Schienen konzipiert und unterstützt sowohl 3- als auch 4-Leiter-Schaltungen. Mit einer einstellbaren Einschaltdauer von 1 bis 7 Minuten bietet er eine Lösung für zeitgesteuerte Lichtinstallationen.

Funktionsweise und Anwendung

Der Timer erlaubt eine Anpassung der Zeitverzögerung über ein Rändelrad in 15-Sekunden-Schritten. Das Gerät ist für eine Bemessungs-Betriebsspannung von 230 V AC ausgelegt und schaltet Lasten bis zu einem Bemessungsschaltstrom von 16 A. Durch die Unterstützung für beleuchtete Taster mit einem Glimmlampenstrom von bis zu 50 mA lässt sich der Automat flexibel in Elektroinstallationen integrieren.

Technische Ausführung

Das Gehäuse benötigt lediglich eine Teilungseinheit Platz auf der Hutschiene. Die Montage erfolgt auf der DIN-Schiene, wobei die Einbautiefe 68 mm beträgt. Der Schließerkontakt ist für diverse Leuchtmitteltypen optimiert, darunter Glühlampen, Halogenlampen sowie verschiedene Leuchtstoff- und Kompaktleuchtstofflampen. Die Betriebstemperatur des Geräts liegt in einem Bereich von -10 bis 50 °C.

Dieser Treppenlichtautomat überzeugt durch seine elektromechanische Bauweise und die hohe Schaltleistung von 2300 W bei Glühlampenlast. Durch die flexible Zeitregelung von 1 bis 7 Minuten und die Kompatibilität mit 3- und 4-Leiter-Systemen eignet sich das Gerät für die Steuerung von Flur- und Treppenhausbeleuchtungen. Die kompakte Bauform mit 18 mm Breite ermöglicht eine platzsparende Installation in der Unterverteilung.

Technische Daten

• Bemessungsschaltstrom: 16 A
• Steuerspannung: 230 V AC
• Zeitverzögerung: 1 - 7 min
• Montageart: DIN-Schiene
• Breite in Teilungseinheiten: 1 TE
• Einbautiefe: 68 mm
• Max. Glühlampenlast: 2300 W
• Schutzart: IP20 B
• Umgebungstemperatur: -10 bis 50 °C
