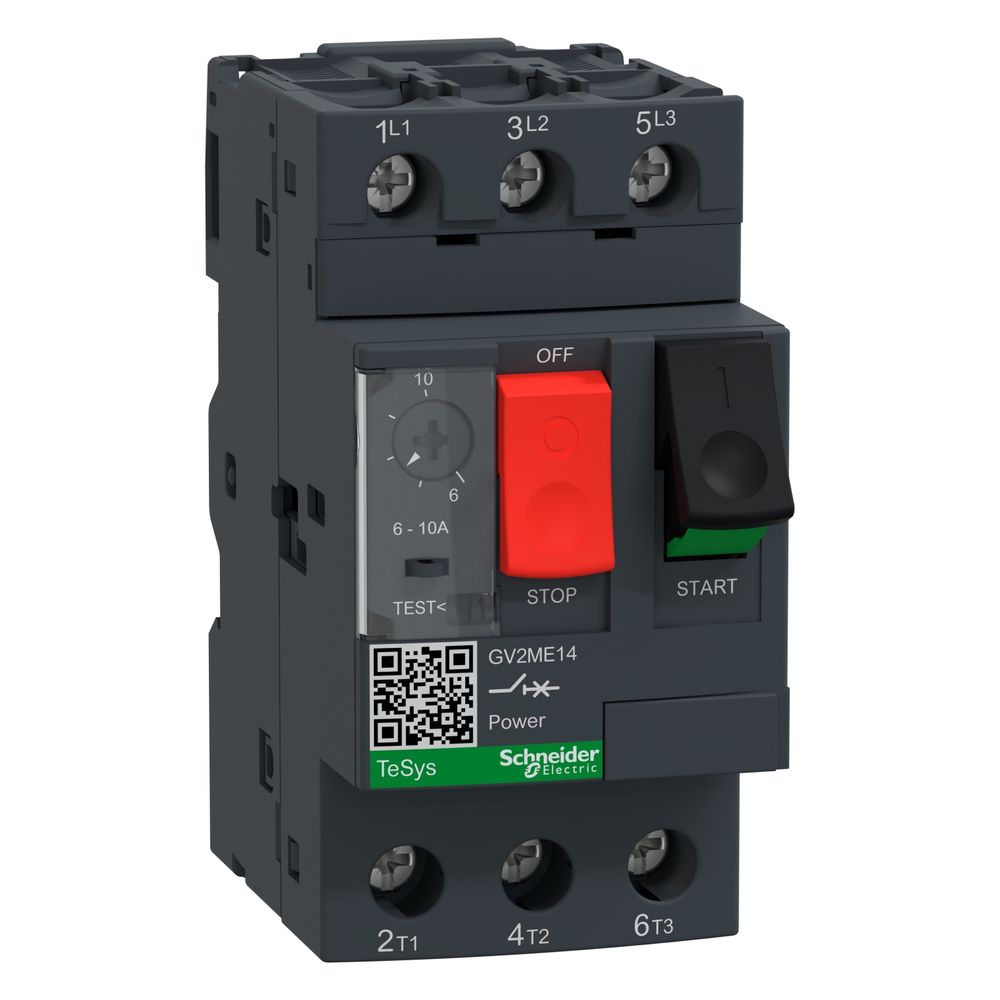

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME14, 6-10A, 89x45x78,5mm, Dunkelgrau

Der 3-polige Motorschutzschalter aus der Baureihe TeSys Deca dient der zuverlässigen Steuerung und Absicherung von Motoren in AC-Netzwerken. Das thermomagnetische Gerät ermöglicht eine präzise Überwachung im Einstellbereich von 6 bis 10 A und ist für eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt.

Funktionsweise und Montage

Die Bedienung erfolgt über frontseitige Drucktasten. Das Gerät verfügt über einen integrierten thermischen Überlastschutz sowie eine Phasenausfall-Empfindlichkeit. Die Montage erfolgt wahlweise durch Aufrasten auf eine 35 mm DIN-Schiene oder mittels Adapterplatte auf einer Montageplatte. Der Anschluss der Leiter wird über Schraubklemmen realisiert, die für starre und flexible Leiter geeignet sind.

Sicherheit und Robustheit

Mit einem Bemessungsgrenzkurzschlussausschaltstrom von 100 kA bei 400 V bietet der Schalter eine hohe Sicherheit im Kurzschlussfall. Die mechanische Lebensdauer von 100.000 Zyklen sowie die Klimafestigkeit gemäß IACS E10 unterstreichen die Eignung für anspruchsvolle industrielle Umgebungen. Das Gerät ist für einen Betriebstemperaturbereich von -20 bis 60 °C spezifiziert.

Dieser Motorschutzschalter vereint kompakte Abmessungen mit einer hohen Leistungsfähigkeit von 4 kW bei 400 V. Durch die Kombination aus thermischem Überlastschutz und magnetischem Kurzschlussauslöser wird ein umfassender Schutz für angeschlossene Motoren sichergestellt, was die Betriebssicherheit der Anlage nachhaltig unterstützt.

Technische Daten

• Einstellbereich thermischer Schutz: 6 - 10 A
• Bemessungsbetriebsleistung (400 V): 4 kW
• Bemessungsbetriebsspannung: 230 - 690 V
• Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
• Polzahl: 3
• Auslöser-Technologie: Thermomagnetisch
• Anschlussart: Schraubanschluss
• Mechanische Lebensdauer: 100.000 Zyklen
• Abmessungen (H x B x T): 89 x 45 x 78,2 mm
• Gewicht: 0,26 kg
