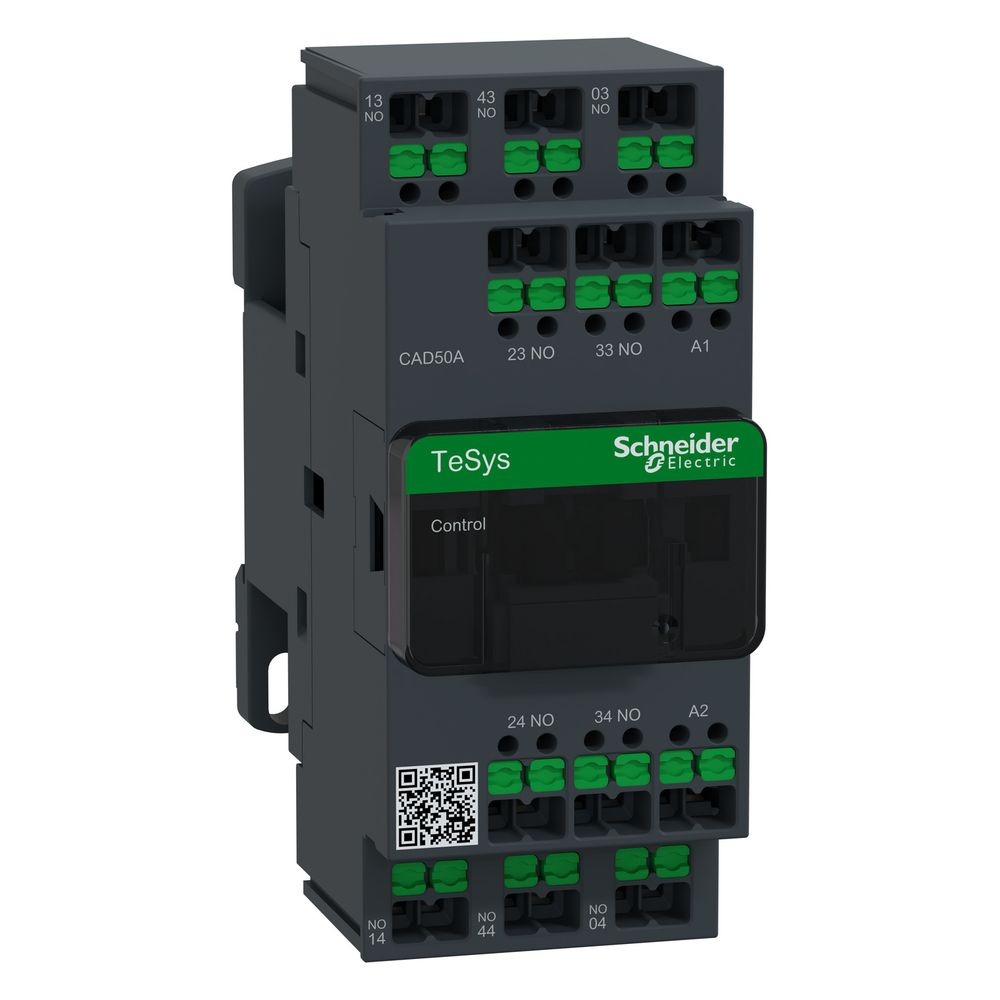

Schneider Electric Steuerrelais TeSys CAD50AP7, 107x45x93mm

Das TeSys Control Hilfsschütz von Schneider Electric ist für anspruchsvolle Steuerstromkreise konzipiert. Ausgestattet mit fünf Schließerkontakten und einer 230 V AC 50/60 Hz Spule, zeichnet sich das Gerät durch eine mechanische Lebensdauer von 30 Millionen Zyklen aus. Die SnapIN-Anschlusstechnik ermöglicht eine schnelle und wartungsfreie Installation.

Leistungsstarke Steuerungstechnik

Das Steuerrelais ist für den Einsatz in Gebrauchskategorien wie AC-15 und DC-13 optimiert und unterstützt Betriebsgeschwindigkeiten von bis zu 180 Zyklen pro Minute. Durch die Verwendung mechanisch gekoppelter Kontakte sowie Spiegelkontakte erfüllt das Bauteil hohe Anforderungen an die Sicherheit. Die robuste Bauweise gewährleistet eine zuverlässige Funktion unter variablen Umgebungsbedingungen bei Temperaturen von -40 bis 70 °C.

Montage und Anschluss

Die kompakte Bauform mit einer Breite von 45 mm erlaubt eine platzsparende Montage auf Schienen oder Platten. Die SnapIN-Anschlussklemmen sind für flexible und starre Leiter mit Querschnitten von 0,5 bis 4 mm² ausgelegt, was eine flexible Verdrahtung in Schaltschränken unterstützt. Das Gerät ist für den Betrieb in Höhen von bis zu 3.000 Metern geeignet.

Das Hilfsschütz überzeugt durch Zuverlässigkeit in anspruchsvollen Steuerungsaufgaben. Mit einer Bemessungsbetriebsspannung von bis zu 690 V AC und einem Bemessungsbetriebsstrom von 10 A bietet es eine leistungsfähige Basis für Automatisierungslösungen. Die SnapIN-Technik reduziert den Installationsaufwand und sorgt für eine dauerhaft sichere Kontaktierung.

Technische Daten

• Anzahl Hilfskontakte (Schließer): 5
• Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
• Bemessungsbetriebsstrom: 10 A
• Bemessungsbetriebsspannung: 690 V AC
• Mechanische Lebensdauer: 30 Mcycles
• Breite: 45 mm
• Höhe: 107 mm
• Tiefe: 93 mm
• Betriebstemperatur: -40 bis 70 °C
