Beschreibung

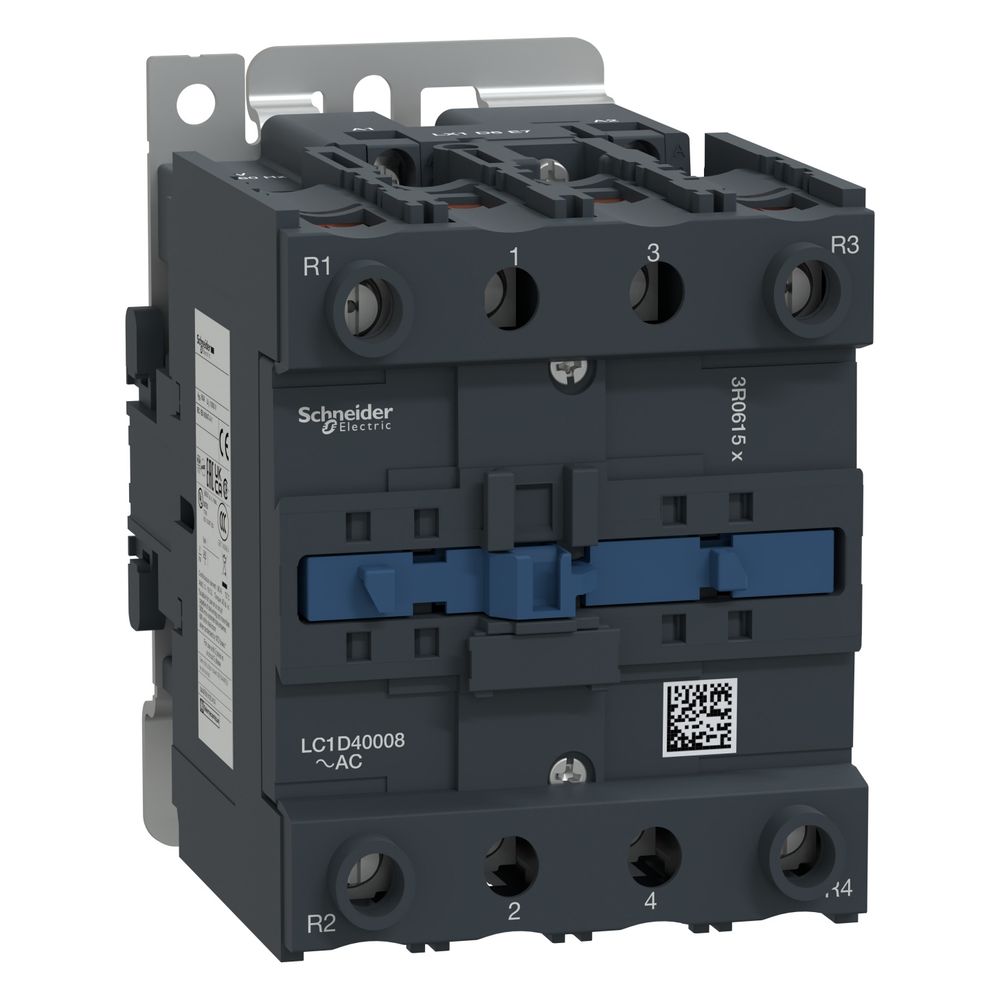

Schneider Electric Leistungsschütz TeSys Deca LC1D40008P7, 60A, 230V
Das Leistungsschütz LC1D40008P7 aus der Baureihe TeSys Deca ist für den Einsatz in industriellen Anwendungen sowie HLK-Systemen konzipiert. Das 4-polige Gerät mit einer Spulenspannung von 230 V AC eignet sich für ohmsche Lasten und bietet eine mechanische Lebensdauer von 6 Millionen Schaltspielen. Die robuste Bauweise ermöglicht eine zuverlässige Schaltleistung in anspruchsvollen Umgebungen.
Leistungsmerkmale und Sicherheit
Das Schütz ist für eine Nutzungskategorie von AC-1 ausgelegt und erreicht einen Bemessungsbetriebsstrom von 60 A bei 400 V. Die Kontaktzusammensetzung umfasst 2 Schließer und 2 Öffner. Für eine hohe Betriebssicherheit sorgen mechanisch gekoppelte Kontakte sowie Spiegelkontakte, die das Gerät für Sicherheitsanwendungen prädestinieren. Die Schutzart IP20 an der Vorderseite sowie eine hohe Feuerbeständigkeit gemäß IEC 60695-2-1 unterstreichen die Eignung für den industriellen Dauerbetrieb.
Installation und Anschluss
Die Montage erfolgt flexibel auf einer Platte oder Schiene. Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen, die für Leiterquerschnitte von 2,5 bis 25 mm² ausgelegt sind. Das Gerät zeichnet sich durch eine kompakte Bauweise mit Abmessungen von 85 x 127 x 125 mm aus. Die Steuerung erfolgt über einen AC-Steuerkreis, wobei das Schütz ohne integriertes Beschaltungsmodul geliefert wird, was eine individuelle Anpassung an die jeweilige Applikation ermöglicht.
Das Leistungsschütz überzeugt durch seine Zuverlässigkeit und Langlebigkeit bei einer elektrischen Lebensdauer von 1,4 Millionen Schaltspielen unter Nennlast. Mit einem Bemessungsbetriebsstrom von 60 A und einer Bemessungs-Betriebsspannung von bis zu 1.000 V AC bietet es eine leistungsstarke Lösung für ohmsche Lasten. Die robuste Konstruktion stellt eine sichere Stromverbindung in industriellen Schaltanlagen sicher.
Technische Daten
- Bemessungsbetriebsstrom (AC-1, 400 V): 60 A
- Steuerspeisespannung: 230 V AC
- Kontaktzusammensetzung: 2 Schließer, 2 Öffner
- Polzahl: 4P
- Mechanische Lebensdauer: 6 Mcycles
- Elektrische Lebensdauer: 1,4 Mcycles
- Abmessungen (BxHxT): 85 x 127 x 125 mm
- Gewicht: 1,44 kg
- Schutzart: IP20
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anwendung des Schützes | Ohmsche Last |
| Artikelnummer | SE-LC1D40008P7 |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 60 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Beschreibung der Pole | 4P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 85 |
| EAN-13 | 3389110070613 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Höhe | 127 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 6 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 1,44 |
| Schließer Haupt | 2 |
| Schließer Hilfskontakte | 0 |
| Sicherheitsabdeckung | Mit |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Strommast Kontaktzusammensetzung | 2 S + 2 Ö |
| Tiefe | 125 |
| Verlustleistung pro Pol | 5,4 W AC-1 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 4…5 W at 50 / 60 |
| Öffner Hauptk | 2 |
| Öffner Hilfskontakte | 0 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
