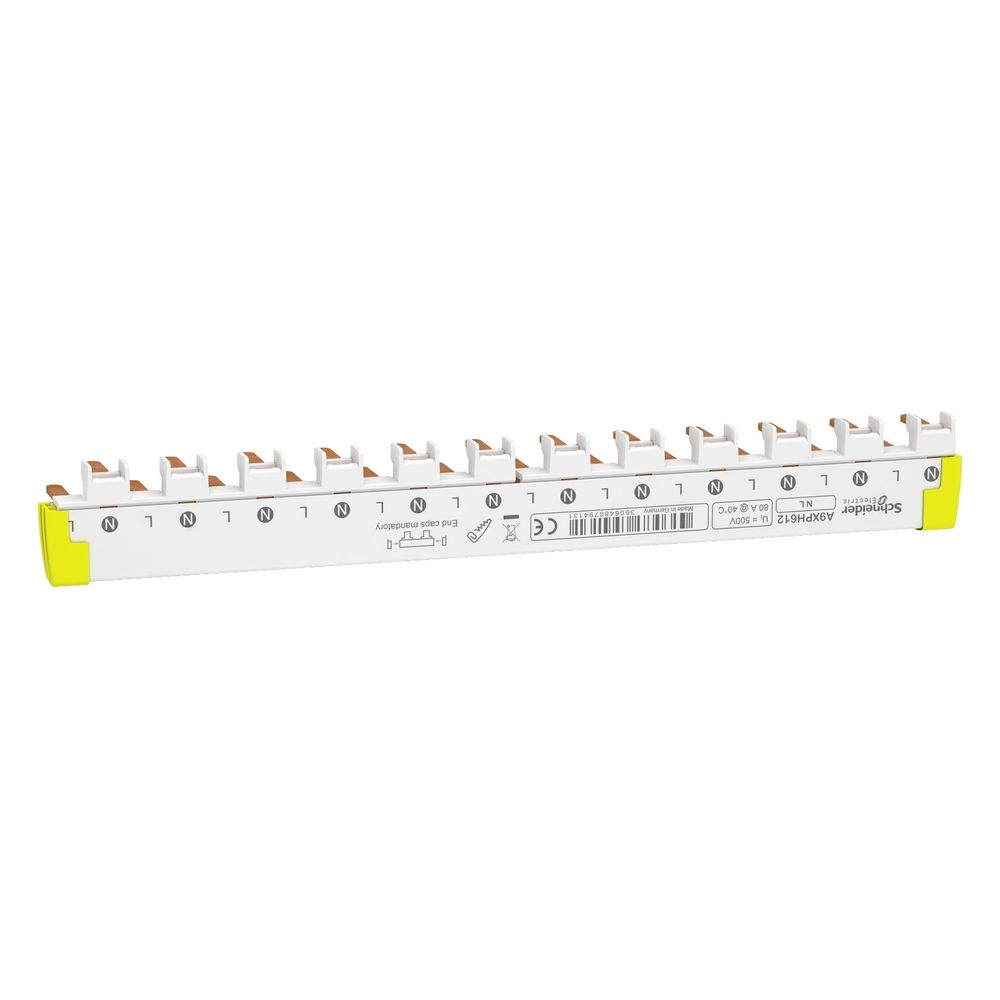

Schneider Electric Kammschiene Acti9 A9XPH612, 12TE 1P+N 80A 220mm, Weiß
Diese isolierte Phasenschiene aus der Baureihe Acti9 ermöglicht eine effiziente Energieverteilung in elektrischen Anlagen. Die 1-phasige Kammschiene ist für 1P+N-Konfigurationen ausgelegt und bietet mit einer Länge von 12 Teilungseinheiten (TE) eine flexible Verbindungslösung für FI/LS-Schalter.
Flexibilität und Montage
Die Schiene ist für eine horizontale Montage konzipiert und lässt sich bei Bedarf individuell ablängen. Die Stift-Anschlusstechnik sorgt für eine stabile Kontaktierung der Komponenten. Dank der isolierten Ausführung ist eine sichere Handhabung gewährleistet, wobei in Kombination mit passenden Endstücken und Zinkenabdeckungen die Schutzart IP20 erreicht wird.
Sicherheit und Normen
Das Bauteil ist für einen Bemessungsdauerstrom von 80 A ausgelegt und entspricht den Normen IEC 61439-1 sowie IEC 60947-7-1. Die Konstruktion weist eine Bemessungs-Stoßspannungsfestigkeit von 6 kV auf und ist für eine Feuerbeständigkeit bis 960 °C geprüft.
Die robuste Kammschiene mit einem Querschnitt von 16 mm² überzeugt durch ihre Langlebigkeit und einfache Integration in die Acti9-Produktfamilie. Mit einer Bemessungsbetriebsspannung von 230 V AC und einer Isolationsspannung von 500 V AC stellt sie eine professionelle Lösung für die elektrische Installation dar.
Technische Daten
- Anzahl der Phasen: 1
- Polkonfiguration: 1P+N
- Bemessungsdauerstrom: 80 A
- Bemessungsbetriebsspannung: 230 V AC
- Bemessungs-Isolationsspannung: 500 V AC
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Länge: 12 TE
- Querschnitt: 16 mm²
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 24 |
| [Ie] Betriebsbemessungstrom | 80 A bei 40 |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph / N |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Abstand zwischen den Polen | 18 |
| Anschlussraster | 9 |
| Anschlusstyp | Zinke |
| Anzahl der Phasen | 1 |
| Anzahl der Wege | 12-polig N + 1 |
| Artikelnummer | SE-A9XPH612 |
| Ausführung des elektrischen Anschlusses | Stift |
| Baureihe | Acti9 |
| Bemessungsdauerstrom Iu | 80 |
| Beschreibung der Leitungen | 1L + N |
| Beschriftung | N L |
| Breite | 220 |
| EAN-13 | 3606480794131 |
| Farbe | weiß |
| für Anzahl Geräte | 12 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Ja |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,1 kg |
| Höhe | 25 |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 220 |
| Länge in 18-mm-Modulen | 12 |
| Max Bemessungsbetriebsspannung Ue | 400 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 1P + N |
| Polzahl | 2 |
| Produkt- oder Komponententyp | Kammschiene |
| Querschnitt | 16 |
| TE | 12 |
| Teilungsmaß | 9 |
| Tiefe | 20 |
| Verteilertyp | N L |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
