Beschreibung

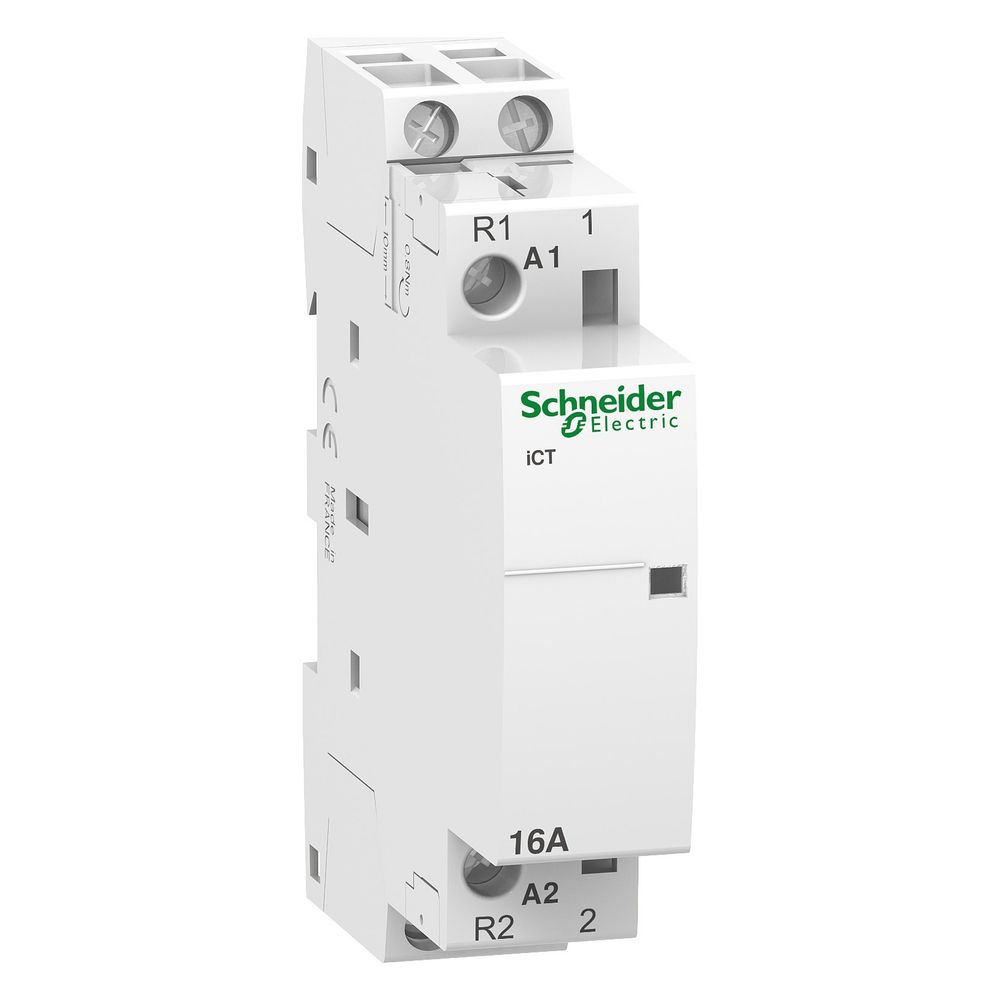

Schneider Electric Schütz Acti9 iCT A9C22715, 16A, 230-240V, 1S+1Ö, 81x18x60mm, Weiß
Das Installationsschütz aus der Acti9-Serie von Schneider Electric ermöglicht die Fernsteuerung von Stromkreisen in Gebäuden und im Kleingewerbe. Mit einem Nennbetriebsstrom von 16 A eignet sich das Gerät für Anwendungen in den Bereichen Beleuchtung, Heizung und Motorsteuerung. Die kompakte Bauweise für die DIN-Schienenmontage sowie die integrierte Aktionsanzeige unterstützen eine effiziente Installation und Überwachung.
Vielseitige Anwendungsmöglichkeiten
Das Schütz ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und zeichnet sich durch eine mechanische Lebensdauer von 1.000.000 Zyklen aus. Es unterstützt eine Taktfrequenz von bis zu 100 Schaltvorgängen pro Tag und ist für den Betrieb in einem Temperaturbereich von -5 bis 60 °C ausgelegt. Durch die Kompatibilität mit der Acti9-Produktreihe lässt sich das System flexibel um Hilfsgeräte für die Heizungs- und Lüftungssteuerung erweitern.
Robuste Konstruktion und Sicherheit
Die elektrische Sicherheit wird durch eine Bemessungs-Isolationsspannung von 500 V AC und eine Stoßspannungsfestigkeit von 4 kV sichergestellt. Das Gerät verfügt über einen Schließer sowie einen Öffner und ist in der Schutzart IP20 ausgeführt. Die Tunnelklemmen ermöglichen eine sichere Leitungsführung für Steuer- und Stromkreise, wobei ein Anzugsdrehmoment von 0,8 Nm für eine stabile Verbindung sorgt.
Das Installationsschütz überzeugt durch seine Zuverlässigkeit bei der Fernschaltung von Lasten wie Ventilatoren oder Beleuchtungssystemen. Mit einer Steuerspannung von 230 bis 240 V AC und der Konformität zur Norm IEC/EN 61095 bietet es eine bewährte Lösung für moderne Elektroinstallationen. Die mechanische Kontaktstellungsanzeige ermöglicht zudem eine schnelle visuelle Kontrolle des Betriebszustands direkt am Gerät.
Technische Daten
- Nennbetriebsstrom: 16 A
- Steuerspannung: 230 - 240 V AC
- Pole: 2P
- Kontakte: 1 Schließer, 1 Öffner
- Breite: 18 mm
- Montage: 35 mm DIN-Schiene
- Schutzart: IP20
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Umgebungstemperatur: -5 bis 60 °C
- Bemessungs-Isolationsspannung: 500 V AC
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [Uc] Steuerkreisspannung | 230 - 240 V AC 50 |
| [Ue] Betriebsbemessungsspannung | 250 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anzugsleistung in VA | 9,2 |
| Artikelnummer | SE-A9C22715 |
| Bemessungsbetätigungsspannung | 230 |
| Betriebshöhe | 2.000 |
| Breite | 18 |
| Brummfrei | Nein |
| EAN-13 | 3606480088551 |
| Einbautiefe | 43,5 |
| Farbe | Weiß |
| Geräuschpegel | 30 |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in VA | 2,7 |
| Höhe | 81 |
| Kompatibilitätscode | ICT |
| Leistung P | 2000 |
| Lokale Signalisierung | Aktionsanzeige |
| Marktsegment | Gebäude Kleingewerbe |
| Max Leistung | 1,2 W bei 250 V AC |
| Max Leuchtstofflampenlast | 850 |
| Max Leuchtstofflampenlast (Duo-Schaltung) | 1500 |
| Max Leuchtstofflampenlast (parallel kompensiert) | 800 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Tag-/Nachtfunktion | Nein |
| Montagemodus | Aufsteckbar |
| Nennbetriebsstrom Ie | 16 A AC-7A 6 A AC-7B |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Normen | IEC / EN 61095 |
| Pole | 2P |
| Produkt- oder Komponententyp | Schütz |
| Produktkompatibilität | IACTs |
| Produktsortiment | Acti9 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schieber für Handschaltung | Nein |
| Schließer | 1 |
| Schutzart (IP) | IP20 |
| Spannung | 250 |
| Spannungsart | AC |
| Spannungsart der Betriebsspannung | AC |
| Steuerungstyp | Fernsteuerung |
| Strom I | 16 |
| TE | 1 |
| Tiefe | 60 |
| Typ des Steuersignals | Gewartet |
| Umgebungstemperatur bei Betrieb | -5…60 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verschmutzungsgrad | 2 |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| Zusatzeinrichtungen möglich | Ja |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
