Beschreibung

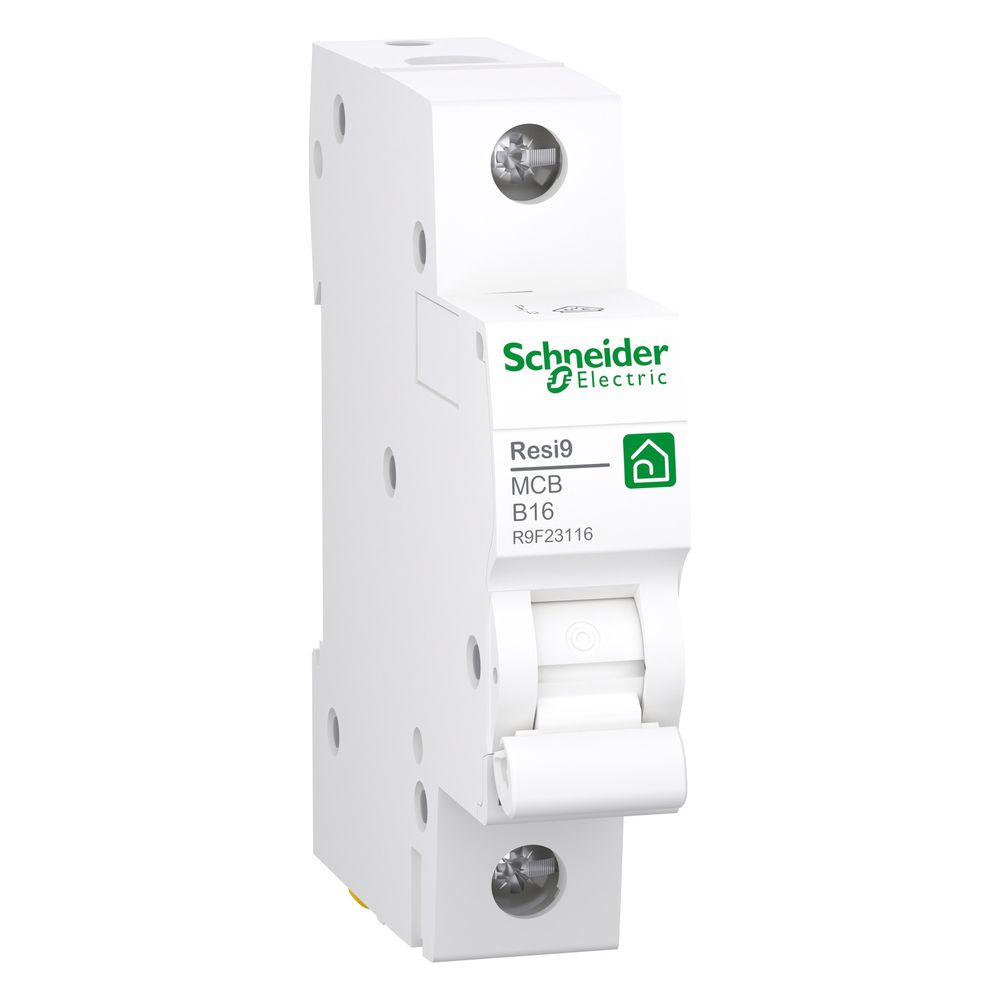

Schneider Electric Leitungsschutzschalter Resi9 R9F23116, 16A, 1-polig, 6kA, 1TE, Weiß
Der Leitungsschutzschalter aus der Serie Resi9 bietet Kurzschluss- und Überlastschutz für elektrische Anlagen im Wohnbau sowie in gewerblichen Gebäuden. Das einpolige Schaltgerät ist für eine Bemessungsspannung von 230 V AC ausgelegt und zeichnet sich durch eine Auslösecharakteristik vom Typ B aus. Mit einem Bemessungsstrom von 16 A und einem Schaltvermögen von 6 kA ermöglicht die Komponente eine sichere Absicherung von Stromkreisen.
Zuverlässige Schalttechnik und Montage
Das Gerät verfügt über eine Sprungschaltung, die ein verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte ermöglicht. Zur lokalen Signalisierung des Schaltzustands ist eine klare ON/OFF-Anzeige integriert. Die Montage erfolgt auf einer DIN-Schiene. An der Unterseite befindet sich eine Doppelfunktionsklemme, die sowohl den Anschluss von Leitern als auch die Aufnahme von Gabelkammschienen unterstützt, was die Installation in Verteilungen erleichtert.
Sicherheit und Langlebigkeit
Die Konstruktion entspricht der Energiebegrenzungsklasse 3 und erfüllt die Anforderungen der Norm EN/IEC 60898-1. Mit einer mechanischen Lebensdauer von 10.000 Zyklen und einer elektrischen Lebensdauer von 4.000 Zyklen ist das Gerät auf eine hohe Betriebssicherheit ausgelegt. Die Schutzart IP20 sowie die Eignung für Umgebungstemperaturen von -25 °C bis 60 °C ermöglichen den Einsatz in unterschiedlichen Installationsumgebungen.
Dieser Leitungsschutzschalter kombiniert kompakte Abmessungen von einer Teilungseinheit mit robuster Technik. Durch die Kombination aus 16 A Bemessungsstrom, 6 kA Schaltvermögen und der B-Charakteristik eignet sich das Gerät ideal für die Absicherung von Standardstromkreisen. Die einfache Montage auf der DIN-Schiene und die flexiblen Anschlussmöglichkeiten mittels Tunnelklemmen unterstützen eine schnelle und normgerechte Installation in modernen Elektroverteilungen.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Polzahl: 1
- Breite: 1 Teilungseinheit
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Betriebstemperatur: -25 bis 60 °C
- Anschlussquerschnitt eindrähtig: 1 bis 25 mm²
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F23116 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606489590093 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,108 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
