Beschreibung

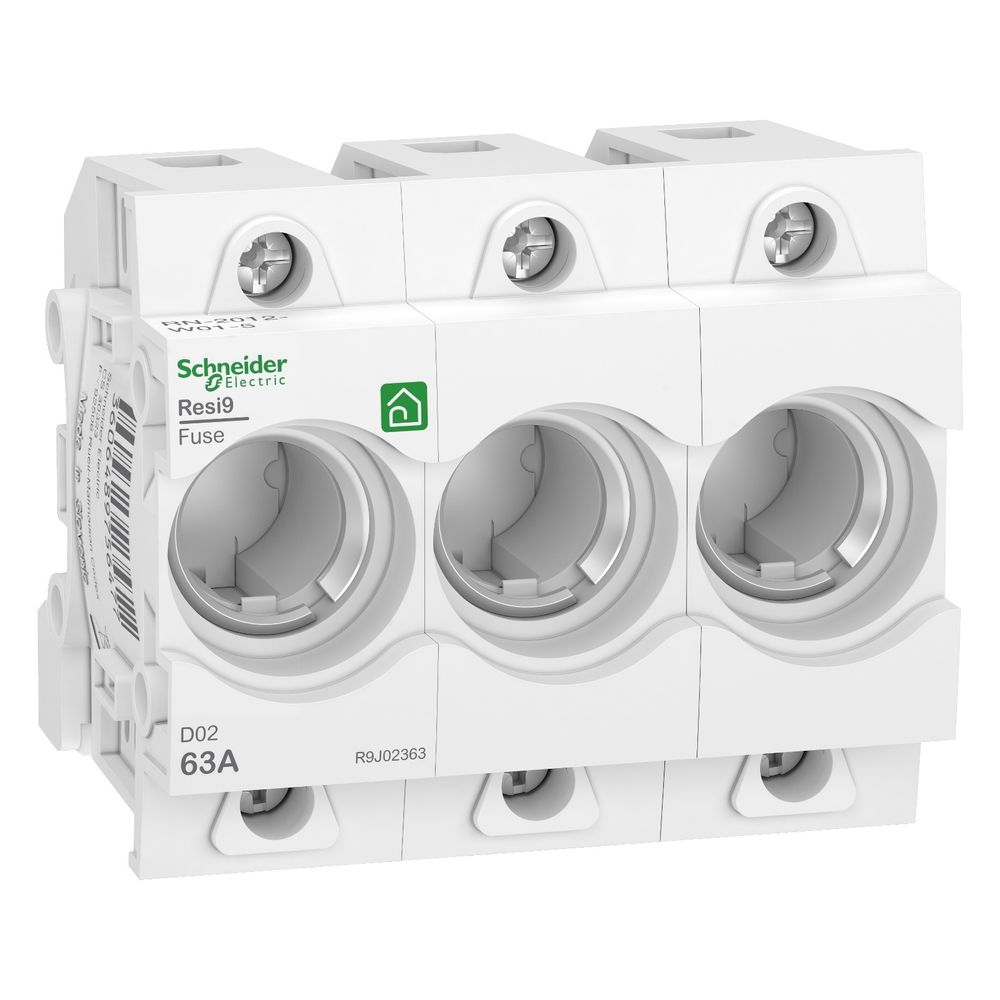

Schneider Electric Sicherungshalter Resi9 D02, 63A 400V, 81x68x59mm, Kunststoff, Weiß
Der dreipolige Neozed-Sicherungssockel der Baureihe Resi9 ist für die Absicherung elektrischer Stromkreise in Wohn- und Zweckbauten konzipiert. Das Bauteil der Baugröße D02 ist für einen Bemessungsstrom von 63 A und eine Bemessungsspannung von 400 V AC ausgelegt. Die Montage erfolgt auf einer DIN-Schiene.
Konstruktion und Installation
Der Sicherungshalter verfügt über ein kompaktes Design für die Installation in modularen Verteilungen. Eine zweifache Verriegelung unterstützt den Austausch auf der DIN-Schiene. Die oberen und unteren Schraubklemmen sind für starre sowie flexible Leiter mit einem Querschnitt von bis zu 35 mm² ausgelegt. Das Gehäuse besteht aus Kunststoff und ist feuerfest bis 960 °C.
Technische Daten
- Baugröße: D02
- Polzahl: 3
- Bemessungsstrom: 63 A
- Bemessungsspannung: 400 V AC / 250 V DC
- Montageart: DIN-Schiene
- Breite: 81 mm
- Schutzart: IP20
- Anzugsdrehmoment: 2,5 Nm
- Leistungsverlust: 21 W
- Nenn-Unterbrechungskapazität: 50 kA AC / 8 kA DC
Dieser Sicherungssockel entspricht den geltenden Normen für elektrische Installationen. Mit einer Nenn-Unterbrechungskapazität von 50 kA bei Wechselstrom und der Anschlussmöglichkeit für Leiterquerschnitte bis 35 mm² ist das System für elektrische Anlagen geeignet.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 9 |
| [M] Anzugsdrehmoment | 2,5 |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 250 V DC |
| Artikelnummer | SE-R9J02363 |
| Ausführung mit Abdeckung | Nein |
| Baugröße | D02 |
| Baureihe | Resi9 |
| Bemessungsspannung | 400 |
| Bemessungsstrom | 63 |
| Beschreibung der Pole | 3P |
| Breite | 81 |
| Brillenflansch | Kunststoff |
| Code der Sicherungsgröße | D02 |
| Drahtabisolierungslänge | 12 |
| EAN-13 | 3606489756499 |
| Farbe | Weiß |
| Gewicht | 0,1 kg |
| Höhe | 68 |
| Konformitätskennzeichen | VDE |
| Leistungsverluste insgesamt | 21 |
| Material | Kunststoff |
| Menge pro Satz | Satz à 1 |
| Montageart | DIN-Schiene |
| Montagehalterung | DIN-Schiene |
| Nenn-Unterbrechungskapazität | 50 kA AC 8 kA DC |
| Polzahl | 3 |
| Produkt- oder Komponententyp | Sicherungshalter |
| Produktgewicht | 194 |
| Tiefe | 59 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Zugehörige Absicherung | 63 |
| WEEE-Nr. | 33842582 |
