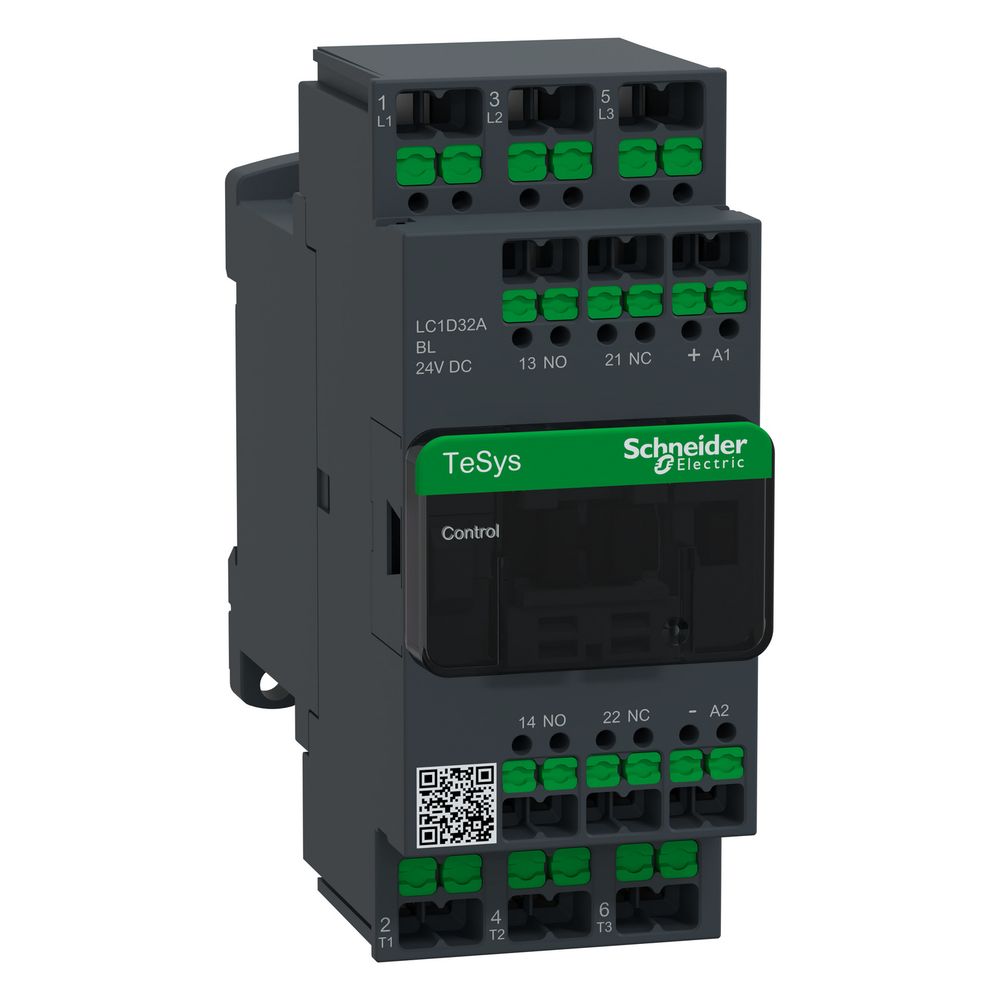

Schneider Electric Leistungsschütz TeSys Deca LC1D32ABL, 15kW 32A 400V, 1S+1Ö

Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V (AC-3) und einem Betriebsstrom von 32 A bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC-Spule mit geringer Leistungsaufnahme, wobei die Installation durch Snap-in-Klemmen für eine flexible und werkzeuglose Verdrahtung unterstützt wird.

Leistungsmerkmale und Sicherheit

Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Zyklen aus und ist für einen Umgebungstemperaturbereich von -40 bis 60 °C ausgelegt. Zur Steuerung stehen ein integrierter Schließer sowie ein Öffner als Hilfskontakte zur Verfügung. Das Gerät erfüllt die Anforderungen der Schutzart IP20 und bietet durch die Einhaltung internationaler Normen eine hohe Betriebssicherheit. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Schaltschränke.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 15 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 32 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
• Steuerspeisespannung: 24 V DC
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer, 1 Öffner
• Mechanische Lebensdauer: 30 Mcycles
• Schutzart: IP20
• Abmessungen (B x H x T): 45 mm x 85 mm x 101 mm
• Gewicht: 624 g

Durch die Kombination aus hoher Schaltleistung, effizienter Spulentechnologie und flexiblen Anschlussmöglichkeiten eignet sich dieses Schütz ideal für Motorstarter-Anwendungen. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V und einer zuverlässigen 24 V DC-Ansteuerung stellt das Gerät eine langlebige Komponente für anspruchsvolle Schaltaufgaben dar.
