Beschreibung

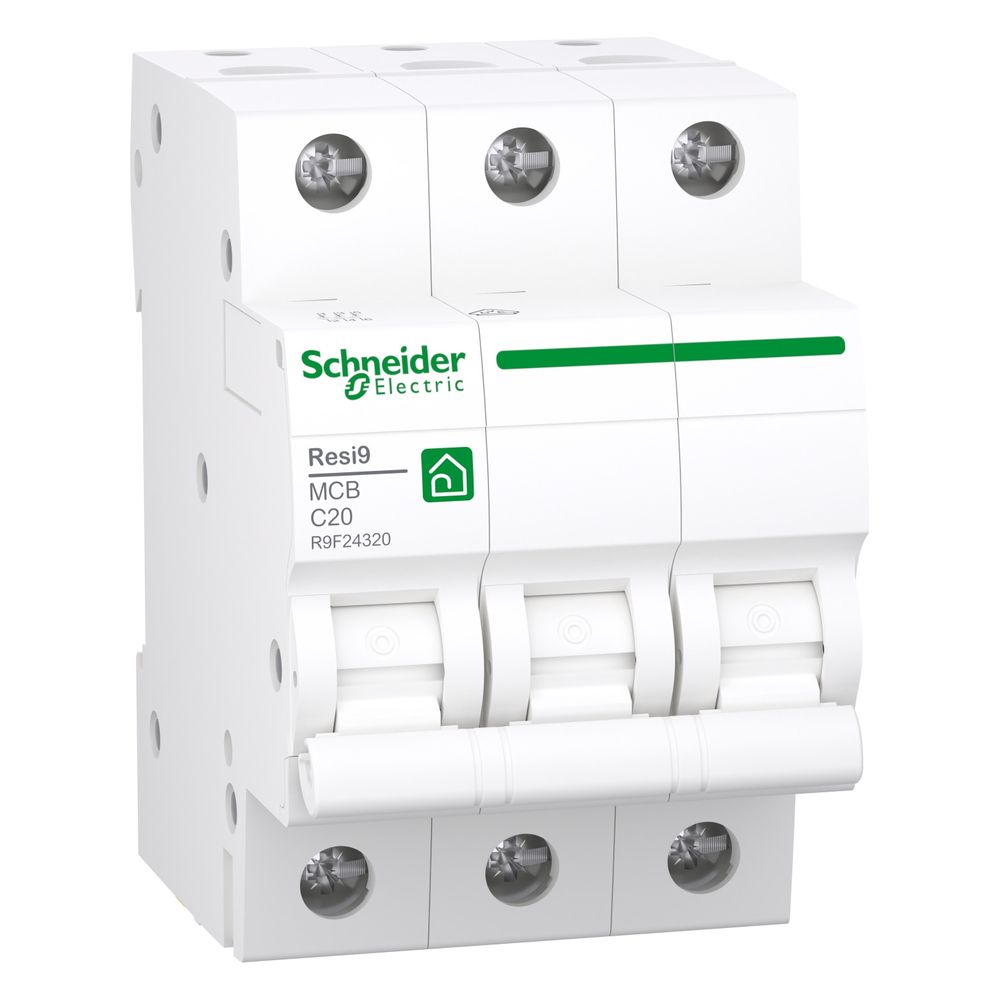

Schneider Electric Leitungsschutzschalter Resi9 R9F24320, 3P 20A C 6kA, Weiß
Der dreipolige Leitungsschutzschalter aus der Baureihe Resi9 bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einem Bemessungsstrom von 20 A und der Auslösecharakteristik C eignet sich das Gerät für den Einsatz in Wohngebäuden sowie gewerblichen Objekten. Die Installation erfolgt effizient auf einer DIN-Schiene mittels aufsteckbarem Montagemodus.
Zuverlässige Schalttechnik und Sicherheit
Das Gerät verfügt über eine Sprungschaltung, die ein verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte ermöglicht. Zur lokalen Signalisierung des Schaltzustands ist eine ON/OFF-Anzeige integriert. Die Energiebegrenzungsklasse 3 sorgt für eine hohe Selektivität und schont nachgeschaltete Komponenten. Für Wartungsarbeiten ist eine Verriegelungsoption mittels Vorhängeschloss in der AUS-Stellung vorgesehen.
Robuste Anschlusstechnik
Die Anschlussklemmen sind als Tunnelklemmen ausgeführt und ermöglichen eine flexible Verdrahtung. An der Geräteunterseite befindet sich eine Doppelfunktionsklemme, die sowohl den Anschluss von Kabeln als auch von Gabelkammschienen unterstützt. Dies vereinfacht die Montage in Verteilern. Die elektrische Lebensdauer beträgt 4000 Zyklen bei 400 V AC, während die mechanische Lebensdauer 10000 Zyklen umfasst.
Technische Daten
- Bemessungsstrom: 20 A
- Polzahl: 3
- Auslösecharakteristik: C
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V AC
- Frequenz: 50/60 Hz
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Breite: 54 mm
- Anzugsdrehmoment: 2 Nm
Dieser Leitungsschutzschalter kombiniert eine kompakte Bauweise mit hoher Funktionalität für den professionellen Einsatz. Durch das Bemessungsschaltvermögen von 6 kA und die thermomagnetische Auslöser-Technologie stellt das Produkt eine sichere Lösung für die Absicherung von Stromkreisen dar. Die einfache Montage auf der DIN-Schiene und die flexiblen Anschlussmöglichkeiten für Kabel und Kammschienen unterstützen eine schnelle und normgerechte Installation in modernen Elektroverteilungen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F24320 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| EAN-13 | 3606481301253 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | C |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,2 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
