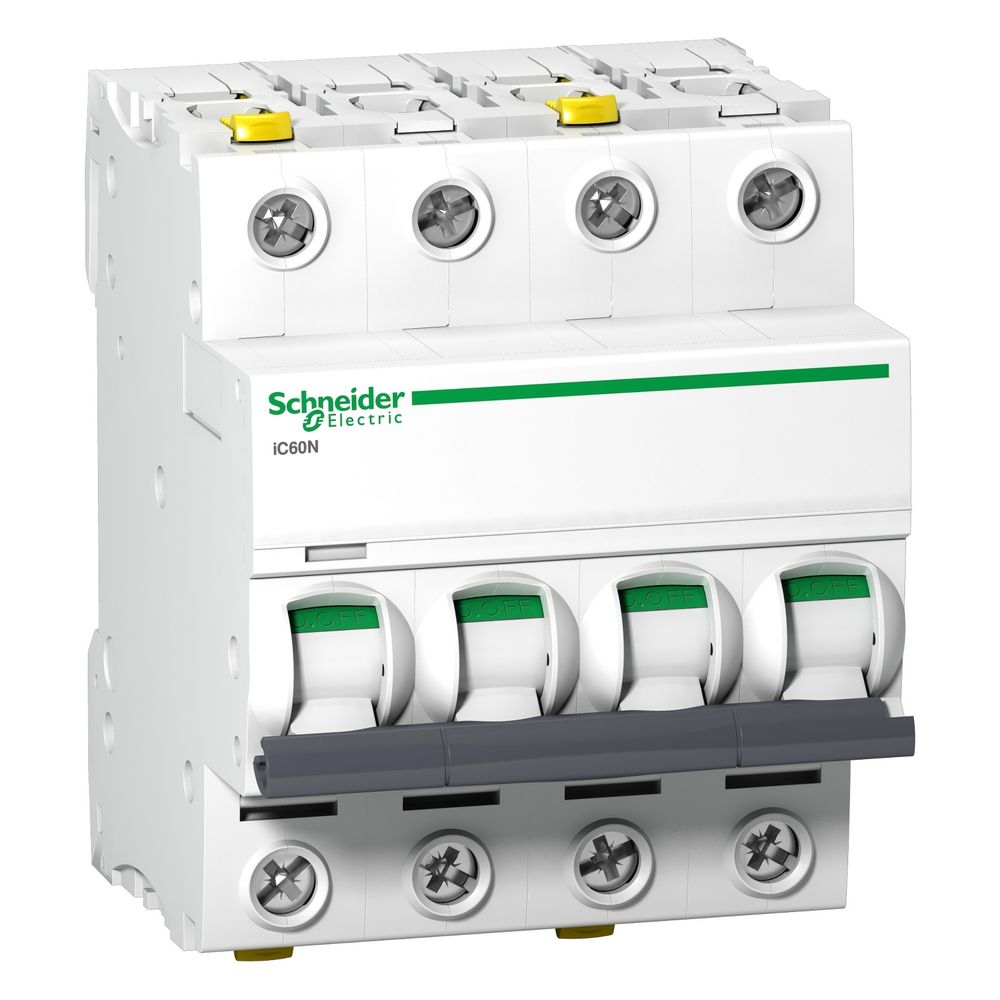

Schneider Electric Leitungsschutzschalter Acti9 iC60N 4P 32A B, 400V, 6kA, Weiß
Der 4-polige Leitungsschutzschalter aus der Baureihe Acti9 dient der zuverlässigen Absicherung von Stromkreisen in elektrischen Verteilungen. Mit einer Auslösecharakteristik B und einem Bemessungsstrom von 32 A bietet das Gerät eine thermomagnetische Auslösetechnologie für hohe Betriebssicherheit. Dank der VisiSafe-Kontaktanzeige und der VisiTrip-Fehlermeldeanzeige ist der Betriebszustand jederzeit direkt am Gerät erkennbar.
Sicherheit und Montage
Die Installation erfolgt werkzeuglos auf einer 35 mm DIN-Schiene, wobei das frontseitige Befestigungselement eine einfache Entnahme einzelner Geräte auch bei installierter Phasenschiene ermöglicht. Die Doppel-Anschlussklemmen an der Ober- und Unterseite erlauben den flexiblen Anschluss von Kabeln oder Stiftkammschienen. Durch die Sprungschaltung wird ein verschleißarmes Schalten der Kontakte sichergestellt, während die Schutzart IP20 einen grundlegenden Berührungsschutz gewährleistet.
Erweiterbarkeit und Normen
Das System ist für den Einsatz in AC- und DC-Netzen ausgelegt und lässt sich bei Bedarf mit Hilfsmodulen wie Arbeitsstrom- oder Unterspannungsauslösern erweitern. Zudem besteht eine Kompatibilität zu den FI-Schutzschaltern der Reihe Acti9 iID sowie dem FI-Block Vigi iC60. Die Einhaltung der Normen IEC/EN 60898-1 und IEC/EN 60947-2 unterstreicht die Eignung für anspruchsvolle elektrische Installationen.
Dieser Leitungsschutzschalter kombiniert eine hohe mechanische Lebensdauer von 20.000 Zyklen mit einer präzisen Fehlererkennung. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bei 400 V und einer Energiebegrenzungsklasse 3 schützt das 4-polige Modul elektrische Anlagen effektiv vor Überlast und Kurzschluss. Die kompakte Bauweise mit 4 Teilungseinheiten und die robuste Auslegung für Umgebungstemperaturen von -35 bis 70 °C machen ihn zur idealen Wahl für professionelle Verteilungsanwendungen.
Technische Daten
- Bemessungsstrom: 32 A
- Polzahl: 4
- Auslösecharakteristik: B
- Bemessungsspannung: 400 V AC
- Bemessungsschaltvermögen (EN 60898): 6 kA
- Energiebegrenzungsklasse: 3
- Mechanische Lebensdauer: 20000 Zyklen
- Schutzart: IP20
- Montage: 35 mm DIN-Schiene
- Breite: 72 mm
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 32 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 4 |
| Anzahl der geschützten Pole | 4 |
| Artikelnummer | SE-A9F03432 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Breite | 72 |
| EAN-13 | 3606480440052 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | B |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 4 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | DC AC |
| Polzahl (gesamt) | 4 |
| Produktgewicht | 0,5 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 4 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,8 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
