Beschreibung

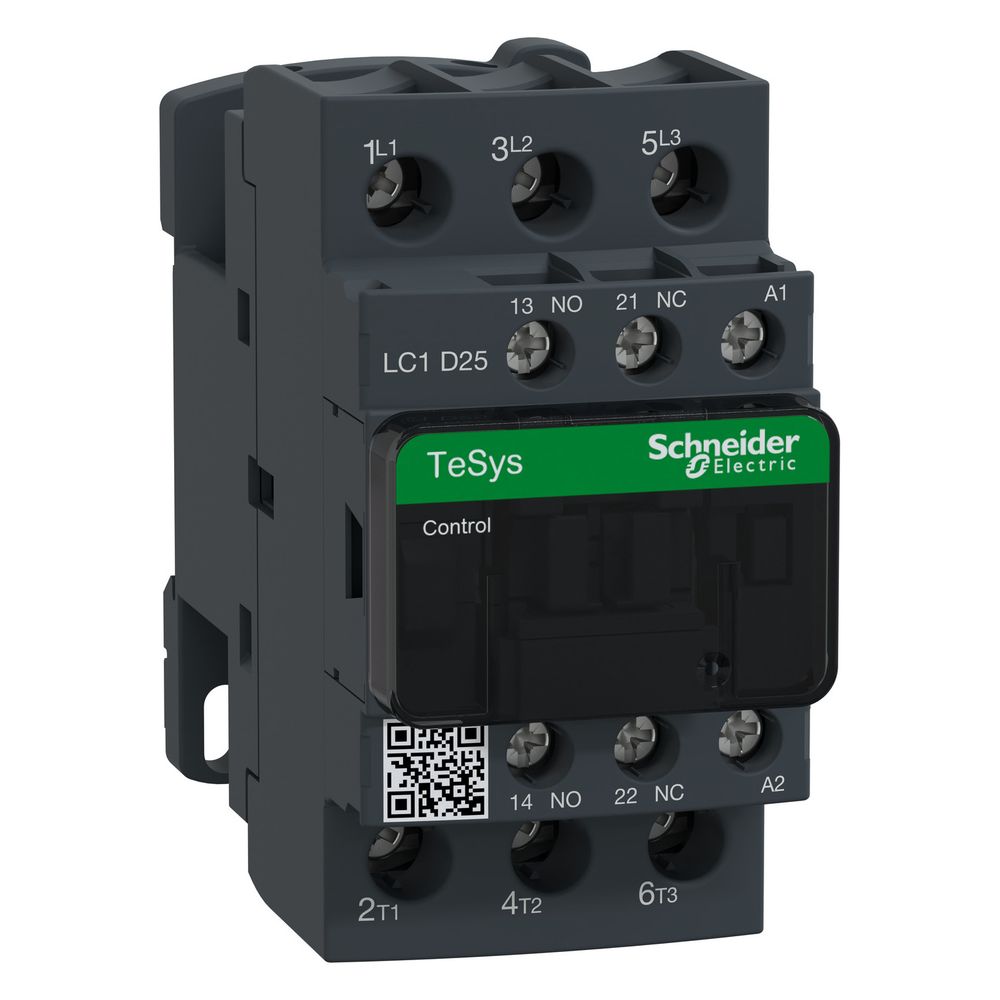

Schneider Electric Schütz TeSys Deca LC1D25B7, 11kW, 24V AC, 3-polig
Das Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Bemessungsbetriebsstrom von 25 A in der Kategorie AC-3 bietet das 3-polige Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 24 V AC.
Leistungsmerkmale und Sicherheit
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 15 Millionen Schaltspielen aus. Zur Integration in Sicherheitsanwendungen verfügt das Modell über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC-Normen. Die Ausstattung umfasst einen Hilfskontakt als Schließer sowie einen als Öffner. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich das Bauteil effizient in Schaltschränken montieren.
Anschluss und Montage
Die Installation erfolgt über Schraubanschlüsse, die eine sichere Verbindung ermöglichen. Das Gerät ist für die Montage auf Platten oder Schienen vorgesehen und bietet durch die Schutzart IP20 an der Vorderseite einen grundlegenden Berührungsschutz. Die Feuerbeständigkeit entspricht den Anforderungen nach UL 94 V1 sowie IEC 60695-2-1.
Das Leistungsschütz überzeugt durch Zuverlässigkeit und Langlebigkeit bei der Steuerung von Motoren. Mit einer Bemessungsbetriebsleistung von 11 kW und einer Steuerspannung von 24 V AC ist es optimal auf moderne Maschinenanforderungen abgestimmt. Die Kombination aus mechanisch gekoppelten Hilfskontakten und einer robusten Bauweise sorgt für einen sicheren Betrieb in verschiedenen industriellen Applikationen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 24 V AC
- Anzahl Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Abmessungen (BxHxT): 45 x 85 x 92 mm
- Gewicht: 0,37 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D25B7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110349658 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,421 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 12 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 5,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,37 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 24 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
