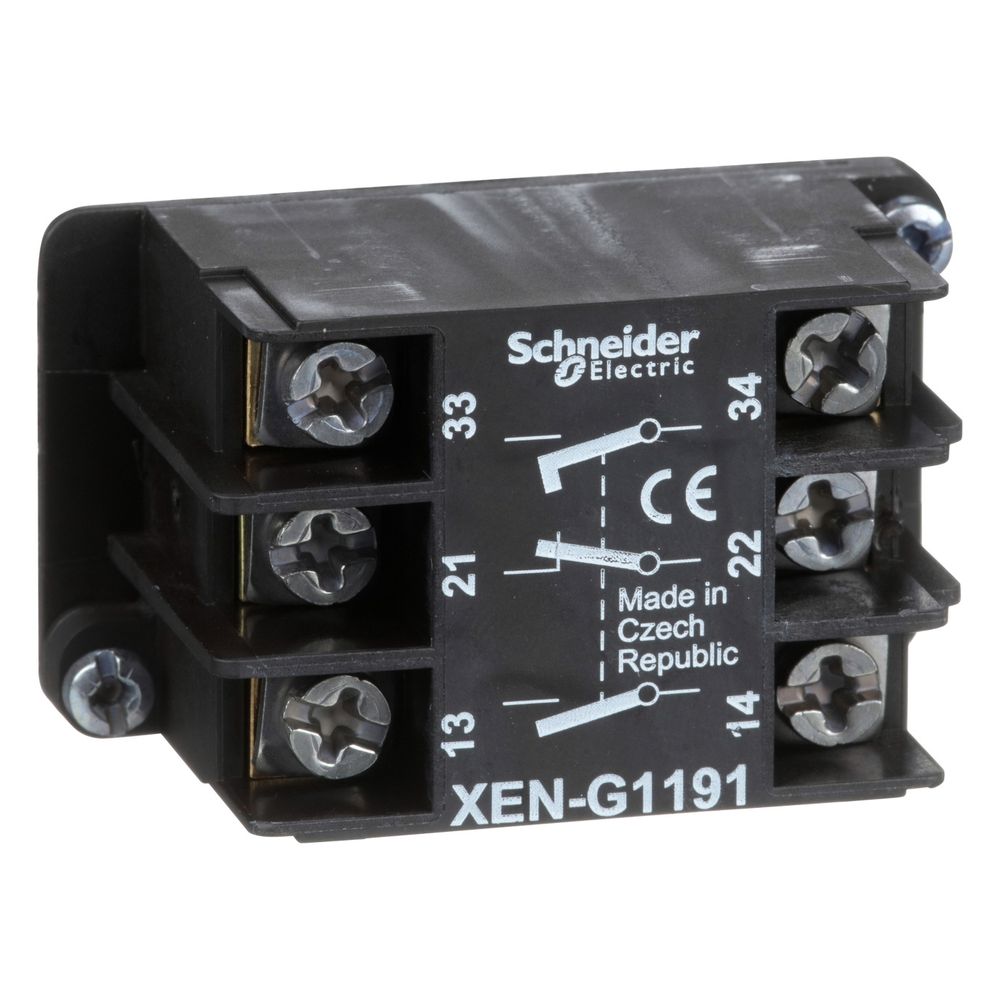

Schneider Electric Kontaktblock Harmony XAC XENG1191, 1Ö+2S, Schraubanschluss, Frontbefestigung

Der Kontaktblock XENG1191 aus der Baureihe Harmony XAC von Schneider Electric dient als Hilfsschalter für Hängetaster der Serie XACA. Das Bauteil ist für die Frontbefestigung konzipiert und ermöglicht eine präzise Steuerung in Anwendungen mit zwei Geschwindigkeiten. Mit einer robusten Ausführung ohne Sprungfunktion unterstützt der Schalter eine gestufte Kontaktbetätigung.

Funktion und Montage

Der Kontaktblock verfügt über eine Konfiguration von einem Öffner und zwei Schließern. Der elektrische Anschluss erfolgt über Schraubklemmen, die für Leiterquerschnitte von 0,5 bis 2,5 mm² ausgelegt sind. Durch das modulare Design lässt sich der Block einfach in bestehende Systeme integrieren, wobei eine klare Beschriftung der Klemmen die Verdrahtung erleichtert. Die Frontmontage ermöglicht eine unkomplizierte Installation und Wartung.

Belastbarkeit und Einsatzbedingungen

Das Bauteil zeichnet sich durch eine hohe mechanische Lebensdauer von 1.000.000 Zyklen aus, was den Wartungsaufwand in industriellen Umgebungen reduziert. Es ist für einen konventionellen thermischen Strom von 10 A ausgelegt und bietet eine Bemessungs-Isolationsspannung von 600 V. Dank der hohen Stoß- und Vibrationsfestigkeit sowie eines breiten Betriebstemperaturbereichs von -25 °C bis 70 °C ist der Hilfsschalter für anspruchsvolle Einsatzbedingungen geeignet.

Technische Daten

• Kontaktkonfiguration: 1 Öffner, 2 Schließer
• Montageart: Frontbefestigung
• Anschlussart: Schraubanschluss
• Bemessungsbetriebsstrom (AC-15, 230 V): 3 A
• Konventioneller thermischer Strom: 10 A
• Bemessungs-Isolationsspannung: 600 V
• Mechanische Lebensdauer: 1.000.000 Zyklen
• Betätigungskraft: 18 N
• Betriebstemperatur: -25 bis 70 °C
• Produktgewicht: 0,04 kg

Der Kontaktblock XENG1191 bietet eine langlebige und wartungsarme Lösung für die Steuerung von Hängetastern. Mit seiner Konfiguration von 1Ö+2S und einer hohen mechanischen Belastbarkeit von 1.000.000 Zyklen stellt er eine zuverlässige Komponente für industrielle Steuerkreise dar. Die einfache Montage mittels Frontbefestigung und der sichere Schraubanschluss ermöglichen eine effiziente Integration in bestehende Maschinenkonzepte bei einer Betriebstemperatur von bis zu 70 °C.
